Das Gerät, dass Sie gerade gekauft haben, wurde auf einwandfreie Qualität getestet und kontrolliert.Wir
danken Ihnen für diese Wahl und Ihr Vertrauen und hoffen, dass es Ihren Erwartungen entspricht.
Ein paar Tips:
Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät installieren.
Schalten Sie vor jeder Arbeit am Gerät den Strom ab und überprüfen Sie die Spannung
der Stromquelle.
Bewahren Sie die Bedienungsanleitung auch nach der Geräteinstallation auf.
Gerätekennwerte:
KAT B oder C : Gerät nach Norm NF Elektrizität, Leistung gemäss den zur Kategorie angegebenen
Kriterien.
IP24
: Gerät mit Spritzwasserschutz.
Klasse II
: Doppelisolation.

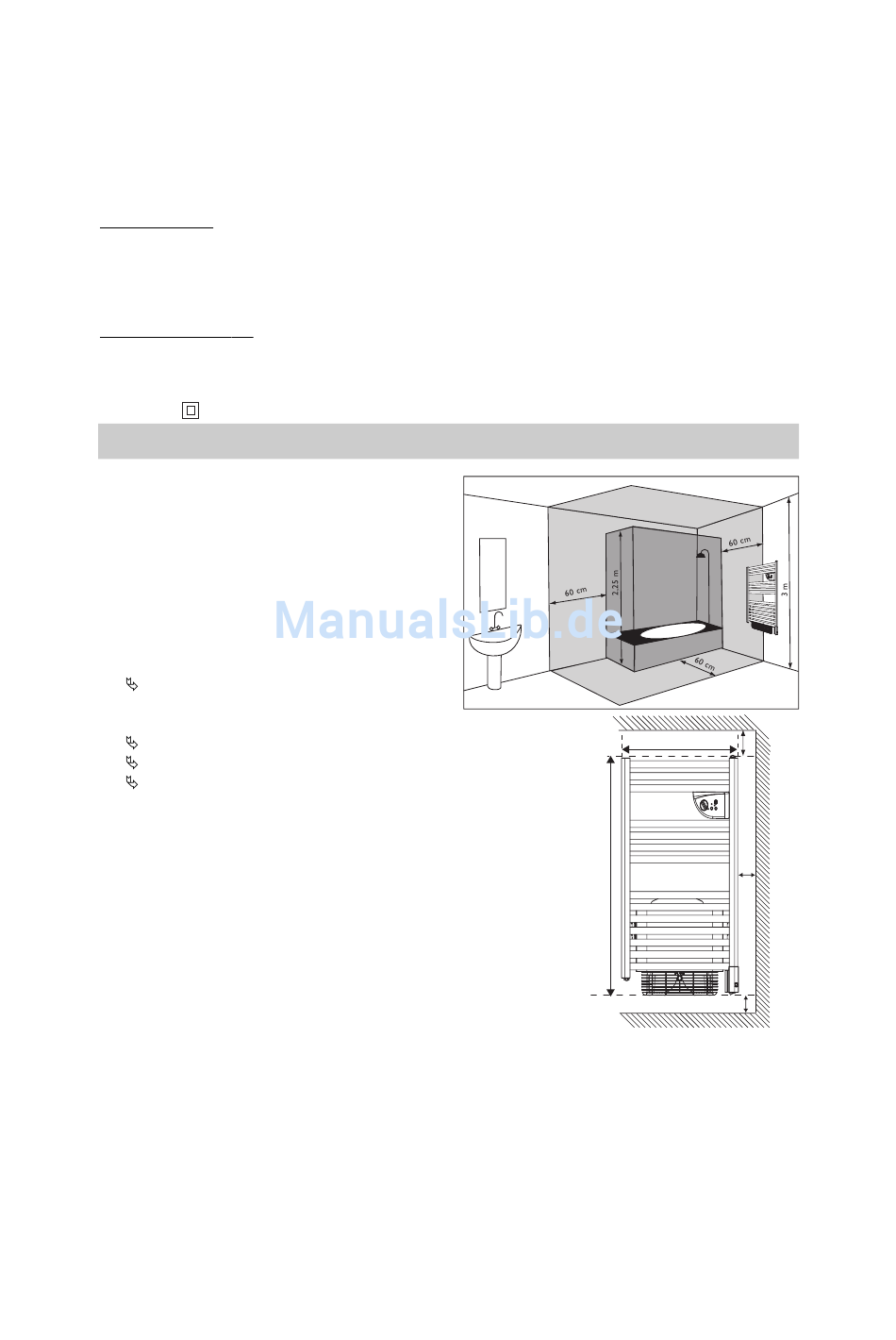

1) Wo soll das Gerät installiert werden ?
- Dieses Gerät ist für eine Wohnrauminstallation bes-
timmt. Für jeglichen sonstigen Standort lassen Sie sich
bitte von Ihrem Händler beraten.
- Die Installation muss nach dem neuesten Stand der
Technik und den im Installationsland geltenden
Normen erfolgen.
- Das Gerät ist unter Beachtung der Mindestabstände in
bezug auf andere Einrichtungen zu montieren.
Unzulässige Installationsorte sind:
Solche mit Durchzug, welcher sich störend
auf die Regelung auswirken (bei Ventilation
mit zentraler Mechanik, usw.).
Unter eine festen Steckdose.
Im Volumen I von Badezimmer.
Im Volumen 2, wenn die Bedienelemente von einer die Dusche
oder Badewanne benutzenden Person bedienbar sind.
2) Wie soll das Gerät installiert werden ?
Die Montageschablone ist auf die Verpackung gedruckt.
1/ Öffnen Sie die Klappen des Kartons und legen Sie den Karton gegen die
Wand, wobei die untere aufgefaltete Klappe auf dem Boden aufliegt.
Zeichnen Sie (ohne zu bohren) durch die Verpackung die 4 Bohrungen an,
die anzulegen sind, und nehmen Sie den Karton wieder von der Wand.
2/ Kennzeichnen Sie die Bohrstellen gründlich mit einem Bleistift (zeich-
nen Sie dafür ein Kreuz zu 5 cm Breite).
3/ Bohren Sie die 4 Löcher.
4/ Die Mäntel mit Unterlegscheiben unter jeder Schraube festschrauben.
Die Blockierschrauben müssen nach oben zugänglich bleiben.
5/ Die Klötze ohne komplettes Festziehen auf die Röhren schrauben. Den guten Sitz prüfen, indem sie mit
dem Gerät in die Mäntel gegeben werden. Sobald die richtige Stellung erreicht ist, werden die
Schrauben der einzelnen Klötze ganz festgezogen.
6/ Das Gerät an der Wand in die Mäntel geben. Jede der Blockierschrauben festziehen. Die Kappen auf
die Enden der Klötze geben.
G
ERÄTEINSTALLATION
Volume
3
Volume
Volume
2
H
1
L
150 mm mini
150 mm mini
200 mm mini
