2. Anschlüsse

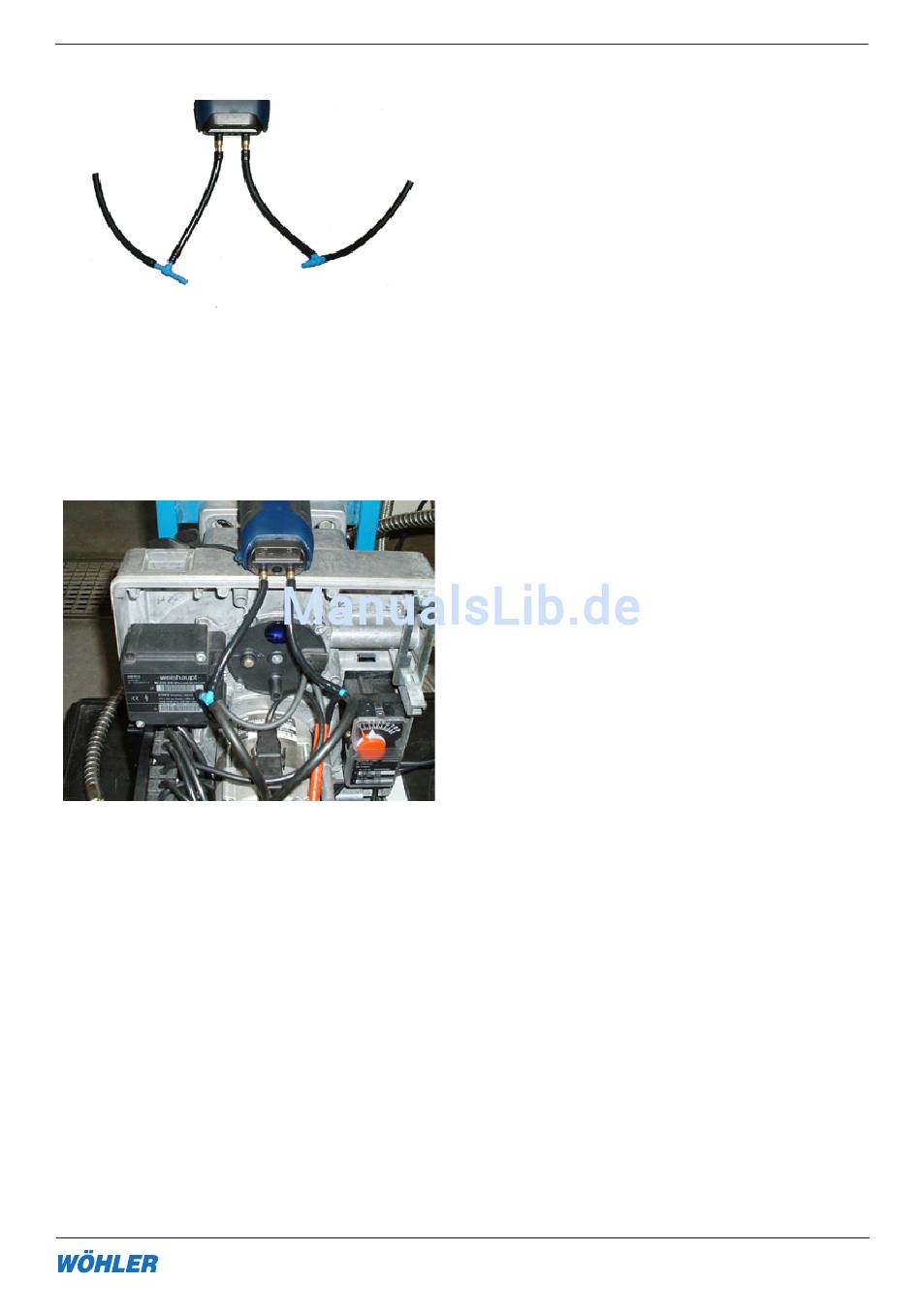

Anschlüsse für die Differenzdruckmessung am Gas-Gebläsebrenner
Abb. 2.3: Anschlüsse für die Diffe-
renzdruckmessung am Gasgebläse-
brenner
Abb. 2.4: Wöhler DC 2000
Gasgebläsebrenner angeschlossen
(für die Differenzdruckmessung
e-mail: info@woehler.de
Benötigt werden:
Messschlauch 3,5 mm Ø und 1,5 m
Länge sowie
2 Stück T-Verbinder 4 mm Ø
(Art. 56126, siehe Zubehör)
- Messschlauch teilen und von beiden
Hälften jeweils einen 10 cm langen
Schlauch abschneiden.
- Die längeren Schlauchstücke jeweils
auf das Mittelstück des T-Verbinders
stecken und die kürzeren Schlauch-
stücke auf das nach außen zeigende
Ende des T-Verbinders.
- Anschlussschläuche am Brenner
entfernen und jeweils den freien An-
schluss des T-Stücks anschließen.
- Anschließend die 10 cm langen
Schläuche am Brenneranschluss
anschließen.
- Nun das Wöhler DC 2000
schalten und den Differenzdruck im
entsprechenden Messmodus ablesen.
an den
PRO
Wöhler Druckcomputer DC 2000
www.woehler.de
PRO
ein-
PRO
