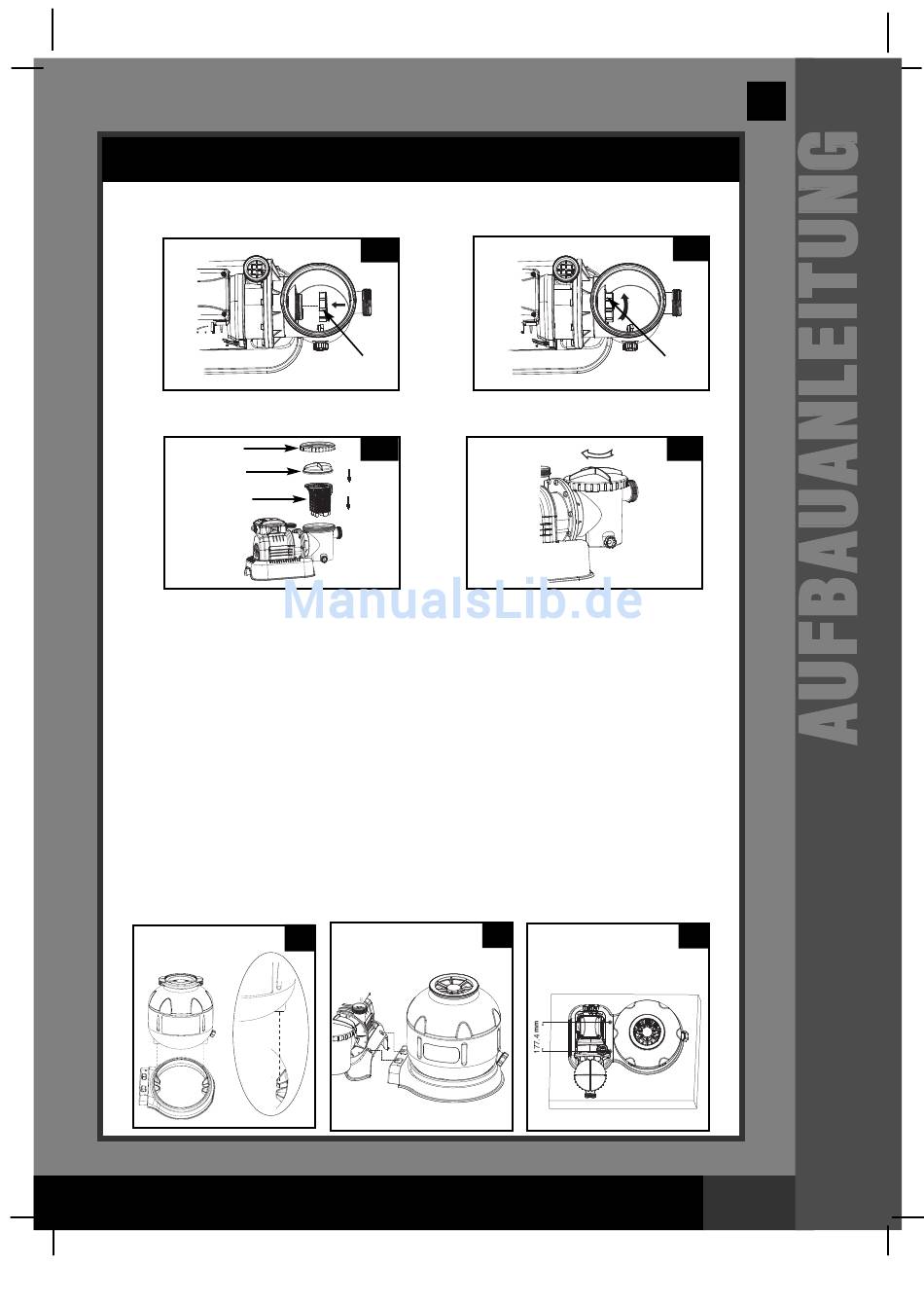

4. Drehen Sie die Filtergehäuse-Schraubmanschette (17) im Uhrzeigersinn auf
den Motor-Wassereinlauf (siehe dazu auch die Zeichnungen 3.1 & 3.2).
5. Geben Sie den Korb (16) und die Blattfang-Abdeckung (14) zurück in das
Vorfiltergehäuse (siehe dazu auch die Zeichnungen 4.1 & 4.2).
14
12
16
Sandbehälter Aufbau:
1.
Platzieren Sie die Basis der Tankauflagerung am gewünschten Standort.
2.
Platzieren Sie den Tank auf der Tankauflagerung (siehe dazu Zeichnung 5.1).
3.
Verbinden Sie den Motor und das Tankhaltergestell miteinander (Bild: 5.2)
Hinweis: Achten Sie darauf, dass der Vorfilteranschluss in Richtung Teich zeigt.
WICHTIG: In einigen Ländern, speziell in der EU muss der Kessel auf dem
Boden oder einer Basis in einer permanenten aufrechten Position
gesichert werden. Informieren Sie sich bei Ihrer lokalen Behörde ob es
dazu spezielle Richtlinien gibt. Wenn ja, dann kann das Produkt mit Hilfe
der beiden Löcher in der Plattform fix im Boden verankert werden
(Bild: 5.3).
Um ein zufälliges Umfallen zu verhindern, kann die Filterpumpe auf einem
Betonsockel oder einer hölzernen Plattform befestigt werden.
•
Die Befestigungslöcher haben einen Durchmesser von 6,4 mm, ihr
Abstand beträgt 177.4 mm.
•
Verwenden Sie zwei Bolzen und Muttern mit einem maximalen
Durchmesser von 6,4 mm.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
