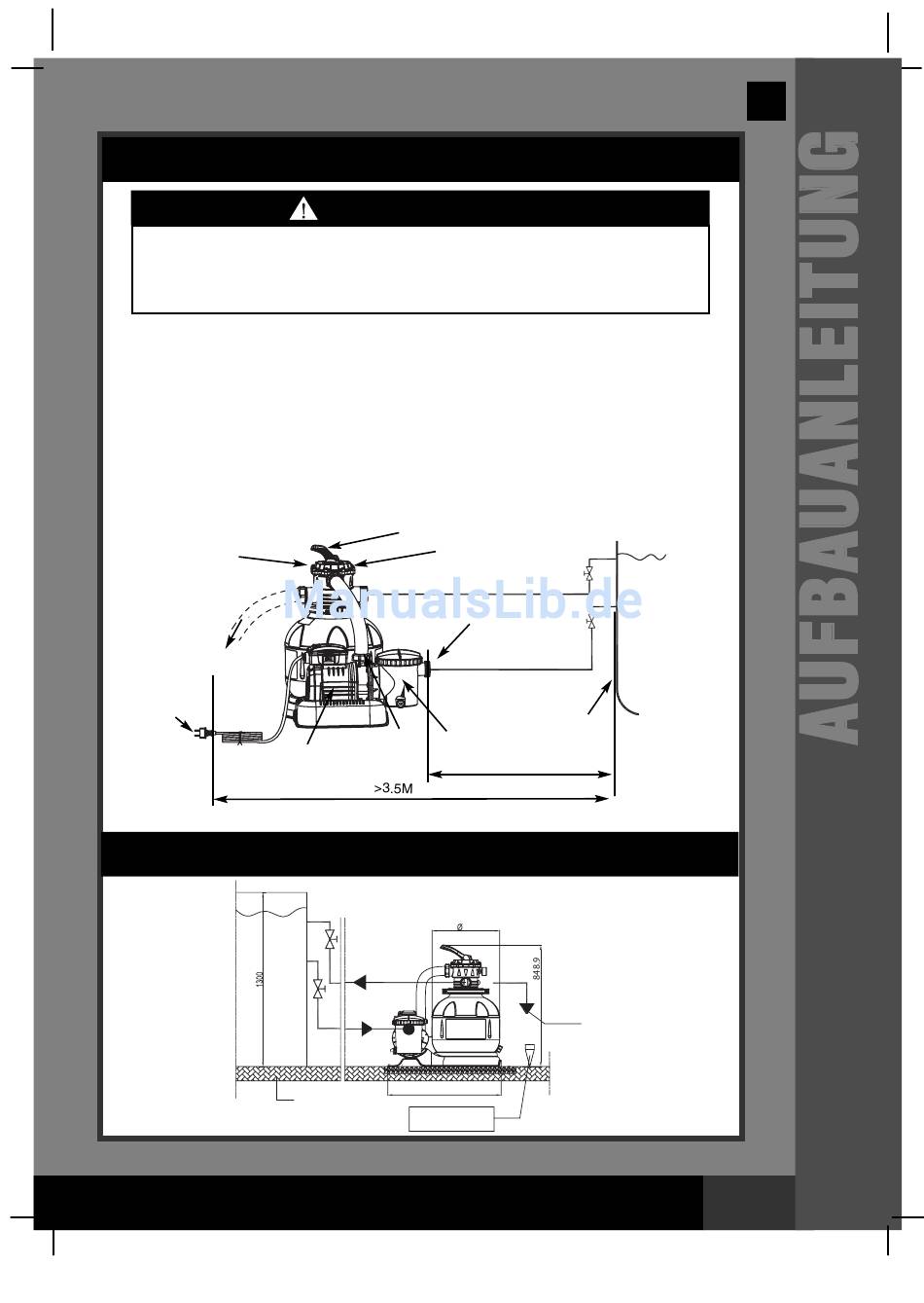

MONTAGE DES VERBINDUNGSSCHLAUCHES
• Installieren Sie dieses Produkt mehr als 2 Meter entfernt vom Teich.
• Geben Sie acht, dass der Netzstecker mehr als 3,5 Meter vom Teich entfernt ist.
• Positionieren Sie dieses Produkt so, dass Kinder die Anlage NICHT als
Einstiegshilfe in den Teich nutzen können.
Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
1. Verbinden Sie ein Schlauchende (12) mit dem Vorfiltereinlauf und das andere chlauches
mit dem unteren Absperrschieber, beim welchem innen im Teich der Siebkorb ange
bracht ist. Versichern Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
2. Verbinden Sie den zweiten Schlauch (12) zwischen dem Wasserabfluss
des 6-Wege-Ventils und dem oberen Absperrschieber mit der Einlaufdüse. Versichern
Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
3. Die dritte Schlauchverbindungsöffnung (Abwasserabfluss) auf dem 6-Wege-Ventil sollte
mithilfe eines Schlauches oder eines Rohres (nicht mitgeliefert) zu einem geeigneten
Abwasserbecken geleitet werden. Entfernen Sie die Abflussabdeckung bevor Sie den
Abwasserschlauch bzw. das Abwasserrohr anbringen.
4. Die Filteranlage ist nun bereit um den Teich zu filtern.
WASSEREINLAUF
ABLASSEN
STROMZULEITUNG
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(128GS) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 10/20/2011
WARNUNG
6-WEGE-VENTIL
L-FORM
DICHTUNG
WASSEREINLAUF
MOTOR-
VORFILTER
MOTOR
WASSER
ABFLUSS
EINBAUBEISPIEL
solider Kies
oder Schotter
691.7
Boden
Steckdose auf
Fehlerstromschutzschalter
<30mA (Anlageseite)
WASSERSPIEGEL
AUSKLEIDUNG
AUßENWAND
>2M
(ABILDUNG NICHT MAßSTABGERECHT)
459
Abflussrohr oder
Entwässerungsgraben
459
128
Deutsch
GS
Seite 12
