Traxxas Rustler Bedienungsanleitung Seite 14

Technische Merkmale des Velineon
3500:
Typ: Bürstenlos ohne Sensoren
Drehzahl / Spannung: 3.500
Magnettyp: Neodym-Magnete bei
extrem hohen Temperaturen gesintert
Anschlussart: 3,5 mm Stecker
Kabelgröße: 2,05 mm (12 Gauge)
Maximale Drehzahl: 50.000
Durchmesser: 36 mm (1,42") (Größe
540)
Länge: 55 mm (2,165")
Gewicht: 262g (9,24oz)
Elektronischer Geschwindigkeitsregler/
Motor - Elektrisches Diagramm
BATTERIE
+ Positiv
- Negativ
14 • TR A X X AS
TRAXXAS TQ FUNKSYSTEM UND VELINEON ANTRIEBSSYSTEM
i
Ihr Modell beinhaltet den neuesten Traxxas TQi 2,4 GHz-Sender mit
Traxxas Link™ Modellspeicher. Der Sender nutzt zwei Kanäle zur
Steuerung von Beschleunigung und Lenkung. Der Empfänger im
Inneren des Modells verfügt über 5 Ausgangskanäle. Ihr Modell ist
mit einem Servo und einem elektronischen Geschwindigkeitsregler
ausgestattet.
SENDER UND EMPFÄNGER
Einstellungstaste Gashebel -
Nullpunkteinstellung
Rot/Grün Status-LED
mehr Informationen auf
Seite 29
Menütaste
Trimmen
der Lenkung
Multifunktions-
schalter
Gashebel
Link-
Taste
Hauptschalter Batteriefach
** Zusätzlicher Sensoranschluss zur Verwendung mit der Telemetrie-Erweiterungsmodul
(mehr Informationen auf Traxxas.com und in den mitgelieferten Materialien)

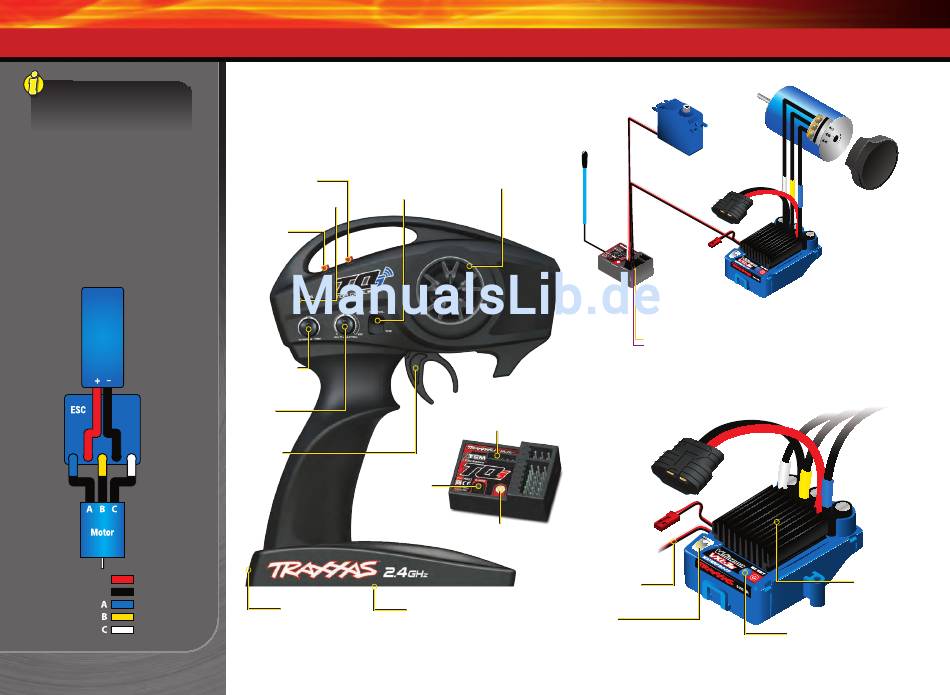

MODELL - ELEKTRISCHES DIAGRAMM
Lenkrad
Antenne
ELEKTRONISCHER GESCHWINDIGKEITSREGLER
VXL-3s
Sensor Erweiterungs-
Traxxas
Port**
Hochstromanschluss
zur Batterie
Lüfteranschluss
(für optionale
Verwendung)
LED
Empfängerkabel
(RX Kabel)
LED
Kanal 1
Lenk-Servo
Traxxas Hochstromanschluss
(Male) zur Batterie
Lüfteranschluss
(für optionale Verwendung)
V/T - Spannungs-/
Temperatursensor-Port †
Kanal 2
RPM - Drehzahlsensor-Port
†
Elektronischer Geschwindigkeitsregler
BATT/
CH5 - Batterie/Channel 5*
CH4 - Kanal 4*
CH3 - Kanal 3*
CH2 - Geschwindigkeitsregler
CH1 - Lenk-Servo
CH1 - Kanal 1*
†
* Nicht verwendet Zusätzlicher Sensoranschluss zur Verwendung mit der Standard-Sensoren (Spannungs-/Temperatursensor
und Drehzahlsensor (mehr Informationen auf Traxxas.com und in den mitgelieferten Materialien)
Taste EZ-Set
(Ein/Aus-Schalter)
Bürstenlosen Motor
(Korrekter Motoranschluss
siehe Seitenleiste)
Motorabdeckung
zum Motor
Kühlblech
