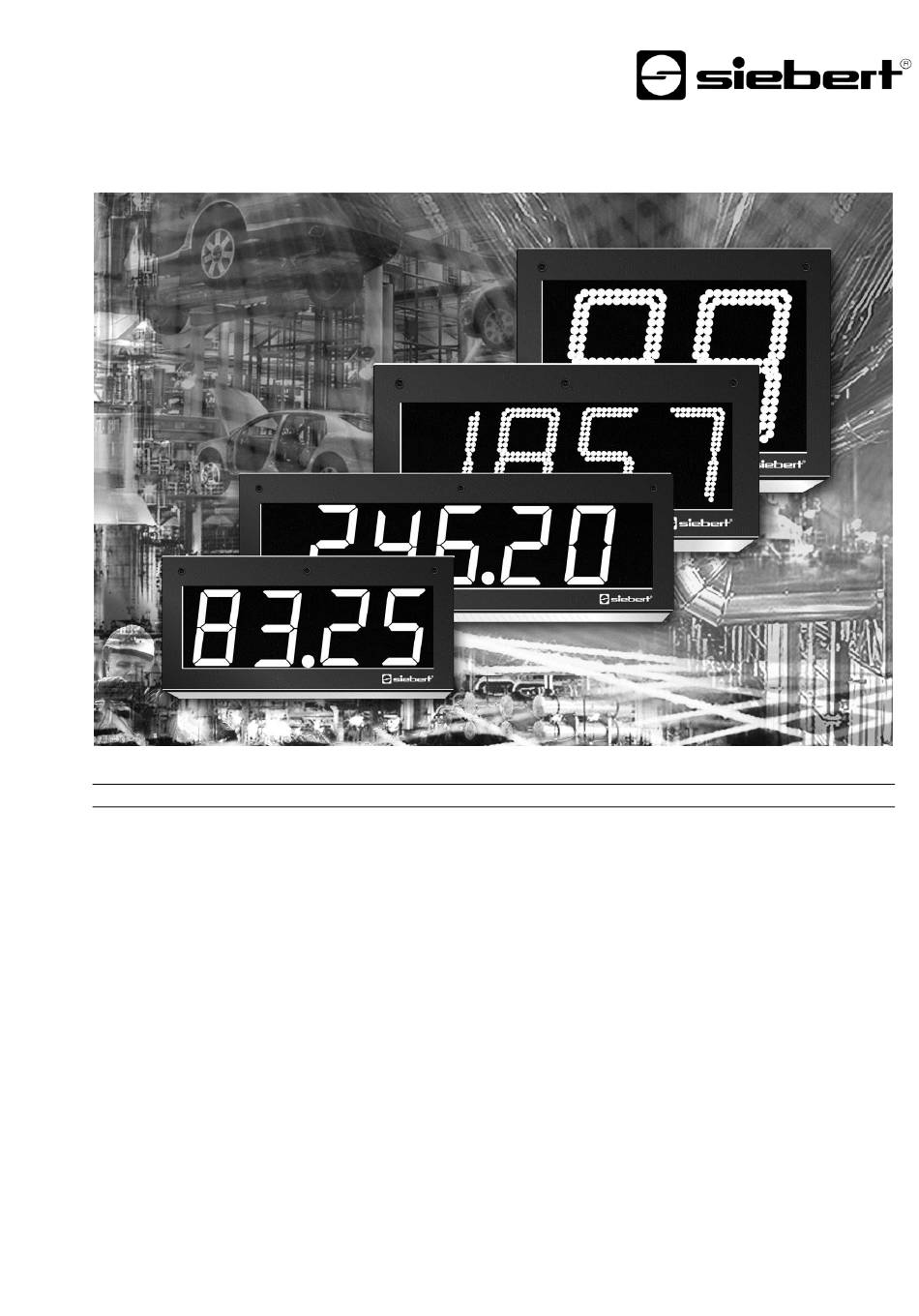

- Seite 1 Pos : 2 /Siebert/Bedienungs anl eitungen/Serie S302/SX302/Ti tels eiten/S302 AN A @ 0 \mod_1323421804937_6.doc x @ 3946 @ @ 1 Bedienungsanleitung Serie S302 Numerische Grossanzeigen mit analoger Schnittstelle Pos : 3 /Siebert/Seitenumbruc h @ 0\mod_1314194553878_0.doc x @ 148 @ @ 1...
-
Seite 2: Kontakt
Pos : 4 /Siebert/Bedienungs anl eitungen/Gerätebesc hr eibung Gross anz eigen all e Serien/Kontakt @ 1 \mod_1339668951540_6.doc x @ 4322 @ 1 @ 1 Kontakt www.siebert-group.com DEUTSCHLAND Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Postfach 11 30, D-66565 Eppelborn Telefon +49 (0)6806 980-0, Fax +49 (0)6806 980-999 Email info.de@siebert-group.com... -
Seite 3: Rechtlicher Hinweis
Pos : 6 /Siebert/Bedienungs anl eitungen/Gerätebesc hr eibung Gross anz eigen all e S erien/R ec htlic her Hi nweis @ 1\mod_1339668878995_6.doc x @ 4316 @ 1 @ 1 Rechtlicher Hinweis © Siebert Industrieelektronik GmbH Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. -
Seite 4: Inhaltsverzeichnis
Pos : 8 /Siebert/Bedienungs anl eitungen/M odul Inhalts verzeic hnis @ 1\mod_1352981287156_6.doc x @ 5153 @ @ 1 Inhaltsverzeichnis 1 Kontakt 2 Rechtlicher Hinweis 3 Sicherheitshinweise Wichtige Hinweise .............................. 6 Sicherheit ................................6 Bestimmungsgemässer Gebrauch ........................6 Montage und Installation ............................ 6 Erdung ................................ - Seite 5 Blinken ................................12 Helligkeit ................................12 6 Parametrierung Menü ................................. 13 Menübedienung ..............................13 Menütabelle ..............................13 7 Technische Daten Geräteausführung ............................15 Maximale Leistungsaufnahme .......................... 16 Analoger Signaleingang ........................... 16 Strommessung ..............................16 Spannungsmessung ............................17 Schaltausgang ..............................17 Schraubklemmen..............................
-
Seite 6: Sicherheitshinweise
Pos : 11 /Si ebert/Bedi enungsanlei tungen/Ger ätebesc hrei bung Gr oss anzeigen alle Serien/Sicherheits hinweis e Gr oss anzeigen @ 1\mod_1339668771568_6.doc x @ 4310 @ 12222222 @ 1 Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. -
Seite 7: Erdung
Erdung Die Geräte besitzen ein Metallgehäuse. Sie entsprechen der Schutzklasse I und benötigen einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspannung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1). EMV-Massnahmen Die Geräte entsprechen der EU-Richtlinie 89/336/EWG (EMV-Richtlinie) und sind entsprechend störsicher. -
Seite 8: Gerätebeschreibung
Pos : 13 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/ÜBS Ger ätebesc hrei bung @ 0 \mod_1315481662300_6.doc x @ 1004 @ 1 @ 1 Gerätebeschreibung Pos : 14 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Geltungs ber eich AN A @ 0\mod_1315481831276_6.doc x @ 1024 @ 2 @ 1 Geltungsbereich Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung (x = Kodierung der Geräteausführung;... -
Seite 9: Prinzipschaltbild
Prinzipschaltbild . . . . . Steuerrechner A/D-Wandler Netz- gerät Tx- COM CO2 NO2 CO1 NO1 Ausgang 2 Ausgang 1 Serielle Hilfs- Betriebs- Signaleingänge Funktionseingänge Schnittstelle Schaltausgänge spannung spannung Pos : 17 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Steuerr echner AN A @ 0\mod_1315482116184_6.doc x @ 1108 @ 2 @ 1 Steuerrechner Die folgende Abbildung zeigt den Steuerrechner. -
Seite 10: Serielle Schnittstelle
Pos : 21 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Serielle Sc hnitts tell e AN A @ 0\mod_1315482861223_6.doc x @ 1294 @ 2 @ 1 Serielle Schnittstelle Die Geräte besitzen eine serielle Schnittstelle RS422. Sie befindet sich auf der Schraubklemmenleiste des Steuerrechners und dient zum Auslesen der Anzeigewerte. -
Seite 11: Ansteuerung
Pos : 29 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/ÜBS Ans teuerung @ 0\mod_1315481589472_6.doc x @ 997 @ 1 @ 1 Ansteuerung Pos : 30 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/S302 Eing angssignal ANA @ 0\mod_1315488292324_6.doc x @ 1712 @ 2 @ 1 Eingangssignal Die Geräte sind mit den analogen Signalen 0...20 mA, 4...20 mA, 0...10 V und 2...10 V ansteuerbar. -
Seite 12: Serielle Schnittstelle
Gleiches gilt, wenn im Menüpunkt 1 die Einstellung 2…10 V gewählt ist und das Eingangssignal den Wert von 1,8 V unterschreitet. Pos : 36 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/S302 Seri elle Sc hni ttstelle AN A @ 0\mod_1315482800274_6.doc x @ 1282 @ 2 @ 1 Serielle Schnittstelle Die Geräte besitzen eine serielle Schnittstelle RS422. -
Seite 13: Parametrierung
Pos : 45 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Par ametri erung/ÜBS Par ametrierung @ 0 \mod_1315481752944_6.doc x @ 1018 @ 1 @ 1 Parametrierung Pos : 46 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Par ametri erung/S302 M enü (alle auss er Z LR) @ 0 \mod_1315484655103_6.doc x @ 1461 @ 2 @ 1 Menü... - Seite 14 Schaltpunkt -9999…00000*…99999 Schaltpunkt -9999…00000…99999 Hysterese 1% vom Messbereichsendwert* 2% vom Messbereichsendwert 5% vom Messbereichsendwert 10% vom Messbereichsendwert Dezimalpunkt Kein Dezimalpunkt* Dezimalpunkt Stelle C1 Dezimalpunkt Stelle C2 Dezimalpunkt Stelle C5 ...
-
Seite 15: Technische Daten
Pos : 51 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/Ü BS T echnisc he Daten @ 0\mod_1314712092954_6.doc x @ 352 @ 1 @ 1 Technische Daten Pos : 52 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 Ger äteausführung @ 0\mod_1314709982956_6.doc x @ 335 @ 2 @ 1 Geräteausführung Die Geräteausführung ist in der Typenbezeichnung wie folgt kodiert: –... -
Seite 16: Maximale Leistungsaufnahme
Pos : 53 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 M axi mal e Leis tungsaufnahme @ 0\mod_1314971476367_6.doc x @ 775 @ 2 @ 1 Maximale Leistungsaufnahme Geräte mit einseitiger Anzeige [VA] Geräte mit zweiseitiger Anzeige [VA] 1 Stelle 1 Stelle S302-x1/10/xx-1xx/xx-xx... -
Seite 17: Spannungsmessung
Spannungsmessung ca. 100 kΩ Eingangswiderstand Eingangssignal 0...±10 V, max. ±40 V Pos : 57 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 Sc haltausgang AN A,D VN,ETH,MD B, PFN I O, PFN IRT,SER ,TMR,WT S,YJ,YT,Z LR @ 0\mod_1315485075465_6.doc x @ 1491 @ 2 @ 1 Schaltausgang Maximale Schaltspannung 30 V AC/DC... -
Seite 18: Abmessungen Und Gewichte
Pos : 62 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 Abmess ungen & Gewichte @ 0\mod_1314183097270_6.doc x @ 90 @ 2 @ 1 Abmessungen und Gewichte Geräte mit einseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-1xx/xx-xx und S302-F3/10/4x-1xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. -
Seite 19: Geräte Mit Zweiseitiger Anzeige
Geräte mit zweiseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-2xx/xx-xx und S302-F3/10/4x-2xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. Geräte mit 25 mm Zeichenhöhe (S302-xx/03/xx-2xx/xx-xx) und 57 mm Zeichenhöhe (S302-xx/06/xx-2xx/xx-xx) besitzen 2 statt 4 Ringösen. 1 Stelle a [mm] b [mm] c [mm]...
