2. Collegare il morsetto corrispondente al (–) al conduttore "negativo" (–)
della linea audio, che fa capo al morsetto dell'amplificatore contrassegnato
con "0" o "COM" (fig.2).
3. Collegare il morsetto corrispondente al (+) al conduttore "positivo" (+)
della linea audio.
4. Effettuare le connessioni tenendo in considerazione le seguenti indicazioni
(fig.3, tensione costante).
- la tensione d'ingresso selezionata sul diffusore deve corrispondere con la
tensione selezionata sull'uscita dell'amplificatore.
- la somma delle potenze di utilizzo di tutti i diffusori collegati alla linea audio
non deve superare quella dell'amplificatore.
- per garantire una corretta riproduzione audio effettuare un collegamento
"in fase", che consiste nel fare corrispondere le polarità (+/–) dell'uscita
dell'amplificatore con le polarità +/- dell'ingresso del trasformatore.
AMPLIFICATORE
Pa > Pd x n
Pa = Potenza amplificatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplificatore
Quando due diffusori riproducono le medesime frequenze ma con differenze di
fase, esiste la possibilità che tali frequenze si annullino. Spesso negli impianti
di sonorizzazione i diffusori vengono collocati in posizioni fra loro adiacenti, e
le onde sonore prodotte interagiscono fra loro; se un diffusore viene collegato
12
Va
Vd=Va
+ –
Vd=Va

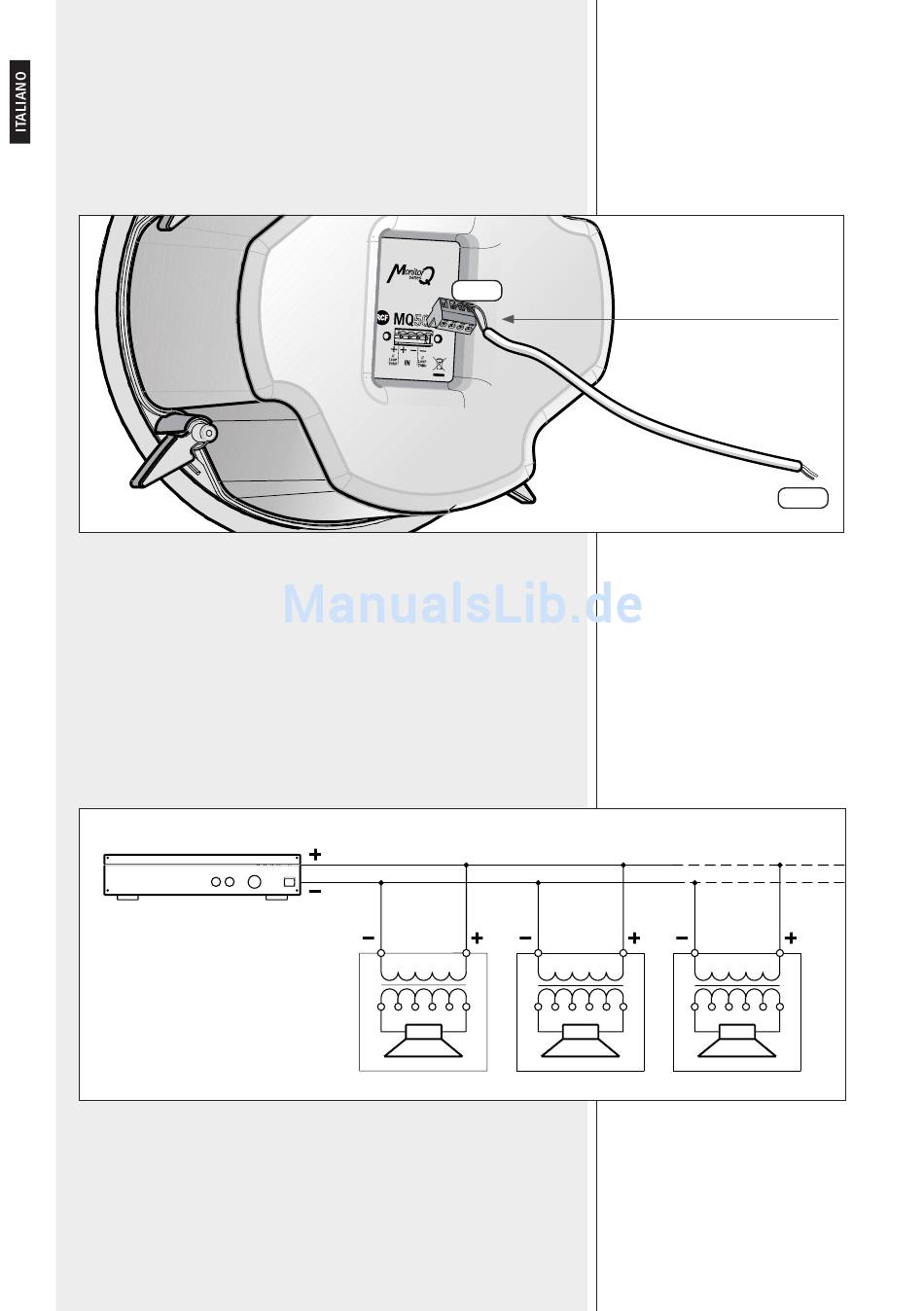

Fig. 2
Collegare il connettore
al diffusore.
+ –
Fig. 3
Vd=Va
