Laufwerk-Verdrahtung; Ccf 23; Drive Mechanism Wiring - Grundig CCF-23 Servicehandbuch

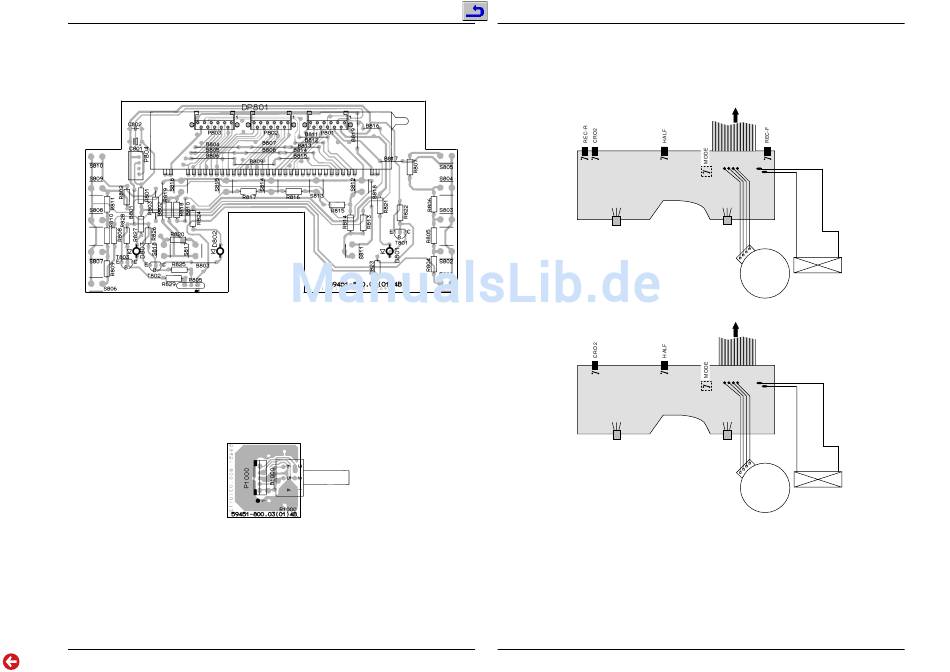

Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs
Display Board
Component side
Level Board
Component side
3 - 15

CCF 23

Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs

Laufwerk-Verdrahtung

Drive Mechanism Wiring

Deck B
CRF 478
EFFECT
Deck A
CRF 477
EFFECT
GRUNDIG Service 3 - 16
P505
L H + –
HALL HALL
EFFECT
IC IC
Motor
P506
L H + –
HALL HALL
EFFECT
IC IC
Motor
L A U F W E R K S C H A LT E R
D R I V E M E C H . S W I T C H E S
REC-F = Aufnahmesperre Normallauf
Rec. lock FWD
REC-R = Aufnahmesperre Reverselauf
Rec. lock REV
HALF = Cassettenerkennung
Cass. "loaded" ident.
MODE = Kopfschlittenschalter
Head carrier switch
CRO2 = Bandsortenkennung
Tape select
CCF 23
MAGNET
SOLENOID
MAGNET
SOLENOID
GRUNDIG Service
