Montageanleitung
4.
Markisenneigung einstellen
Die Markisenneigung (ca. 58 - 608) wird an der Arm-Neigungsverstellung (Bild 5) eingestellt
Beschädigungsgefahr!
Beim Einstellen entsprechenden Arm entlasten!
Arme nur abwechselnd verstellen.
Gehen Sie wie folgt vor:
•
Verpackungsfolie und Haltebänder entfernen
•
Markise ausfahren
•
Gewünschte Armneigung einstellen

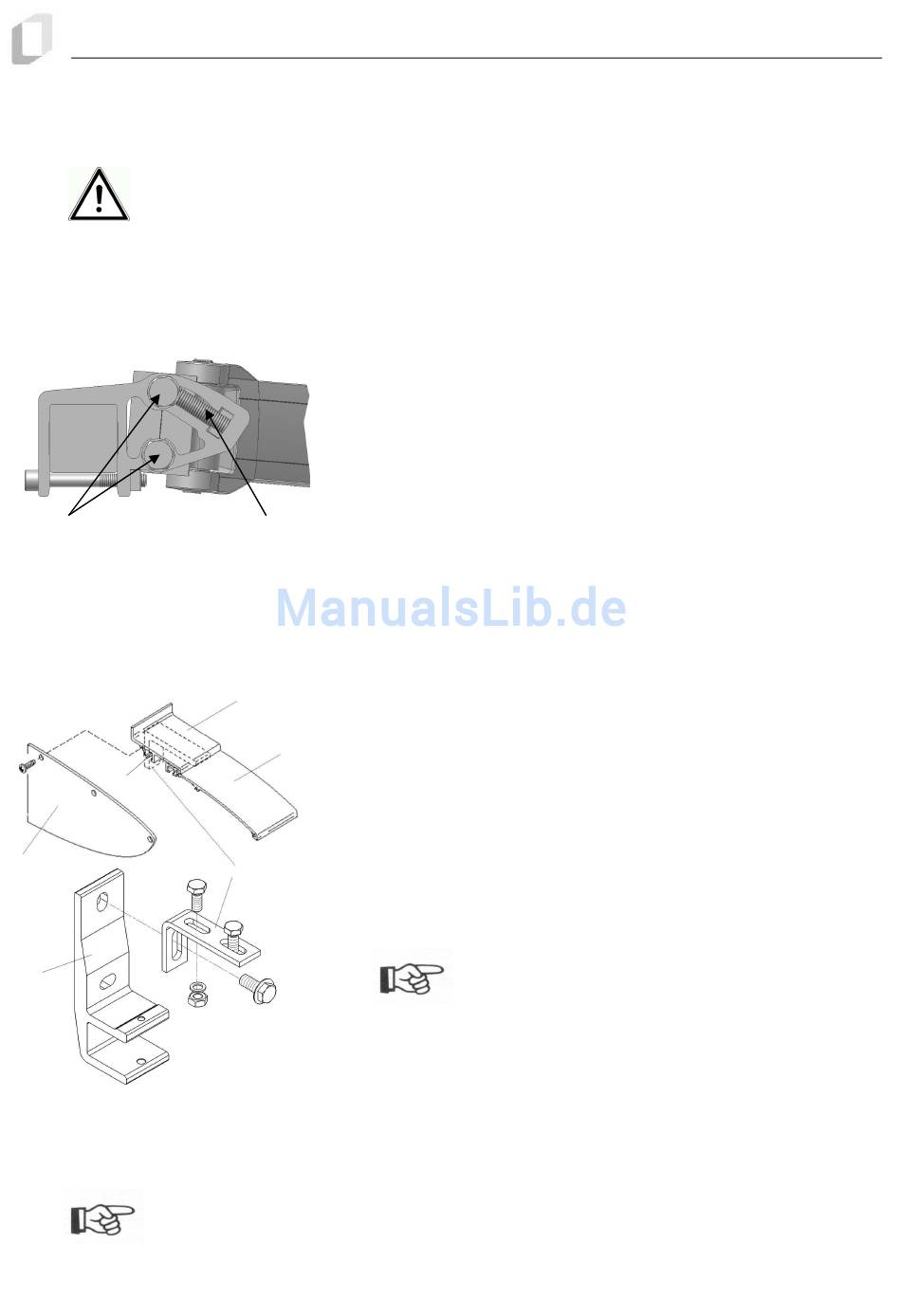

Bild 3
1
Regenschutzdach montieren (Option)
Bild 4
3
6
5
Elektromotor und Automatiksteuerungen anschließen (Option)
Montage und Anschluss der Komponenten ist in den mitgelieferten Dokumenten beschrieben.
Arbeiten an der Elektrik dürfen nur von Elektrofachkräften ausgeführt werden. Die allgemeinen
Regeln der Technik müssen eingehalten werden. Die Montage muss VDE- und EMV- gerecht
erfolgen.
Armstellung senken
•
Sechskantschrauben (Bild 3; Pos.1) (SW 17) lösen (ca. 1/2
Umdrehung)
•
Stellschraube ( Bild 3; Pos.2) herausdrehen bis gewünschte
Armneigung erreicht ist
•
Sechskantschrauben (Bild 3; Pos.1) wieder festziehen
Armstellung erhöhen
•
Sechskantschrauben (Bild 3; Pos.1) (SW 17) lösen (ca. 1/2
2
Umdrehung)
•
Stellschraube ( Bild 3; Pos.2) hineindrehen bis gewünschte
Armneigung erreicht ist
•
Sechskantschrauben (Bild 3; Pos.1) wieder festziehen
Gehen sie wie folgt vor:
1
•
•
2
•
•
•
•
4
•
•
Profile (Bild 4, Pos.1 und 2) ineinander verkrallen
In die Führungsnuten (Bild 4,Pos.3) je eine
Sechskantschraube M 10x25 (SW 17) einführen
Regendach Zusatzwinkel (Bild4, Pos.4) mit der Konsole (Bild
4, Pos.5) verschrauben.
Regendach (Bild 4, Pos.1 und 2) auf Zusatzwinkel (Bild 4,
Pos.4) setzen.
Regendach mittig ausrichten und festschrauben
Seitendeckel (Bild 4, Pos.6) mit Blechschrauben befestigen.
Markise einhängen
Weitere Montageschritte siehe Seite 4 ab 3. Markise
einhängen.
Bei den Konsolenanzahlen 2, 4 und 6 wird ein
weiterer Zusatzwinkel (Pos. 4) werksseitig mit-
geliefert, der ohne Konsole direkt an der Wand
befestigt werden kann.
6
