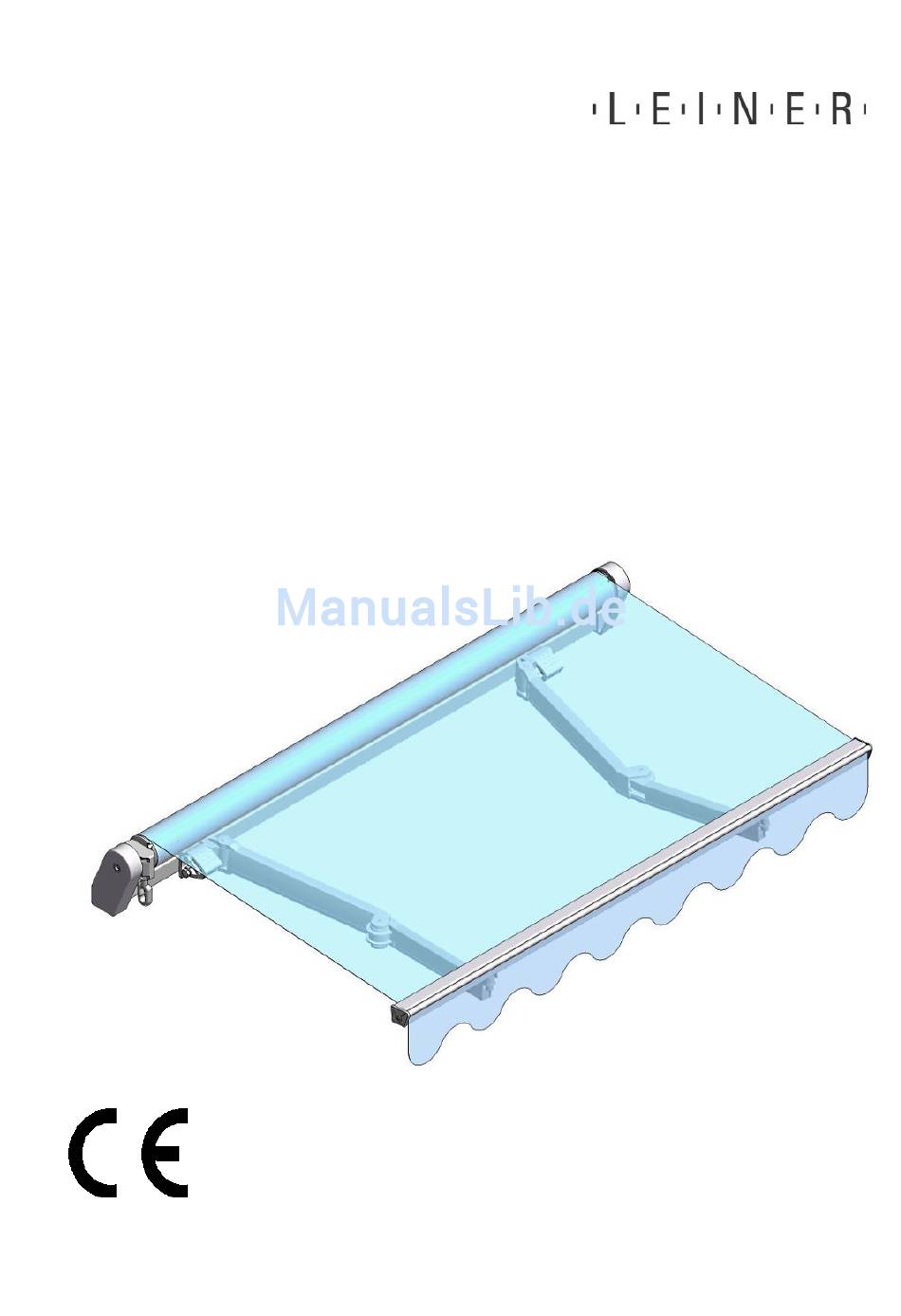

- Seite 1 Montageanleitung für den Monteur LEINER CAPRI Leiner GmbH Augsburger Straße 5 86497 Horgau 0 82 94/2 92 – 0 0 82 94/2 92 – 39 Leiner GmbH www.leiner.de EN13651 06/2016 Version 4.9 Art.-Nr.: S14001 Dokumentation: Leiner GmbH...
- Seite 2 Montageanleitung Einführung Einleitung Um die Qualitätsprodukte der Firma Leiner ordnungsgemäß montieren zu können, müssen die Anweisungen in der Montaganleitung befolgt werden. Bei Nichtbeachtung der Montage- bzw. Bedienungsanleitung ist die Firma Leiner von der Haftungspflicht entbunden. Die Markise erfüllt die Anforderungen der CE – Konformität:...
- Seite 3 Seitenlager L Anschlagwinkel Seitenlager Dach R Tragrohr Seitenlager R Seitendeckel R Deckel verst. Dach L Seitendeckel L Deckel verst. Dach R Ausfallprofil CAPRI Schiebling Dachklemmung Dachhalter CAPRI Lagerklotz Getriebe Armhalter Lager Getriebe Tuchwelle Ø78 mm Senkschraube M6x30 Nutrohrkappe mit Rundzapfen...
-
Seite 4: Montage
Armbefestigungspunkte bei allen Untergründen gleich Unter Beachtung der Armbefestigungspunkte, kann die Lage der Konsolen vom Idealpunkt geringfügig verschoben werden. Der Abstand wird von außen, inklusiv Seitenlager, bis zur Konsolenmitte gemessen, die Maße sind in cm angegeben. Tabellen Einzelanlage CAPRI ohne Vario Volant:... - Seite 5 Montageanleitung Tabellen Kuppelanlage CAPRI ohne Vario Volant:...
- Seite 6 Montageanleitung Tabellen Einzelanlage CAPRI mit Vario Volant:...
- Seite 7 Die Lastkonsolen müssen immer rechts und links vom Gelenkarm gesetzt werden, wobei die innere Konsole (Konsole Mitte 3/4) möglichst nahe am Arm sitzen sollte. Die Firma Leiner unterscheidet daher zwischen 3 Konsolentypen: Typ A (Standardkonsole, Breite 60 mm) Positionen der Konsolen wie in den Tabellen angegeben...
- Seite 8 Montageanleitung Konsole auf Montagefläche befestigen Beschädigungsgefahr Die Konsolen müssen mit der gesamten Fläche auf tragfähigem Untergrund aufliegen, ausgeschäumter Untergrund ist ungeeignet. Gehen sie wie folgt vor: Bild 2 Befestigungsbohrungen für die erste Konsole anzeichnen. Je nach Befestigungssystem Dübel setzen.
-
Seite 9: Markisenneigung Einstellen
Montageanleitung Markisenneigung einstellen 4.1. Markisen ohne VV bis incl. 300 cm Ausfall: Die Markisenneigung (bis ca. 60) wird an der Arm-Neigungsverstellung (Bild 5) eingestellt Beschädigungsgefahr! Beim Einstellen entsprechenden Arm entlasten! Alle Arme gleichzeitig verstellen. Gehen Sie wie folgt vor: Verpackungsfolie und Haltebänder entfernen ... - Seite 10 Montageanleitung Regenschutzdach feststehend montieren (Option) Bild 4 Gehen sie wie folgt vor: Profile (Bild 4, Pos.1 und 2) ineinander verkrallen In die Führungsnuten (Bild 4,Pos.3) je eine Sechskantschraube M 10x25 (SW 17) einführen Regendach Zusatzwinkel (Bild4, Pos.4) mit der Konsole (Bild 4, Pos.5) verschrauben.
- Seite 11 Montageanleitung 7. Gekuppelte Gelenkarmmarkisen montieren (Option) Gekuppelte Anlagen bestehen aus einzelnen Markisen, diese werden mit Verbindungsgelenken miteinander gekuppelt. Verletzungsgefahr! Die Gelenkarme stehen unter Feder-Spannung und fahren die Markise schlagartig aus. Verpackungsfolie und Haltebänder erst nach dem Kuppeln aller Markisen lösen! Führen Sie die einzelnen Montageschritte (1 bis 7) wie folgt aus: 7.1.
- Seite 12 Montageanleitung Zweites Regenschutzdach gegen erstes Regenschutzdach schieben und ausrichten. Der Verbindungsstift (Pos. 4) muss in die gegenüberliegende Profilgasse des Regenschutzdaches zur Hälfte eingreifen. Verbinder (Pos. 5) in die Führungsnut des Regenschutzdaches einschieben, mittig ausrichten und festschrauben. Seitendeckel (Pos. 6) mit Blechschrauben befestigen. 7.4.
- Seite 13 Montageanleitung 7.6. Markisenneigung einstellen (bei Arm-Neigungsverstellung) siehe 4. 7.7. Schlitzabdeckrollo montieren Bild 9 Bild 9a Tuchleitbügel Federwelle Stellring Schlitzabdeck-Träger Das Schlitzabdeckrollo deckt den Schlitz zwischen zwei Markisen ab. Das Schlitzabdeckrollo ist unter den Markisentüchern angebracht. Gehen Sie wie folgt vor: ...
- Seite 14 Montageanleitung 9. Vario-Volant montieren (Option) Der Volant ist werksseitig eingebaut. Bild 11 Pos. Bauteil Vario-Volant-Profil (Aluminium) Seitenlagerdeckel links/rechts Schraube DIN 7991 – M 6x16 Schraube DIN 7982 – 3,5x19 Schneckenradgetriebe Tuchwellenendkappe vierkant Tuchwelle Abschlusskappe Fallrohr Lagerscheibe Tuchwellenendkappe rund Tuch Volant Entnahme des Volants am Vario Volant Profil: 2 Schrauben (Bild 11, Pos.
