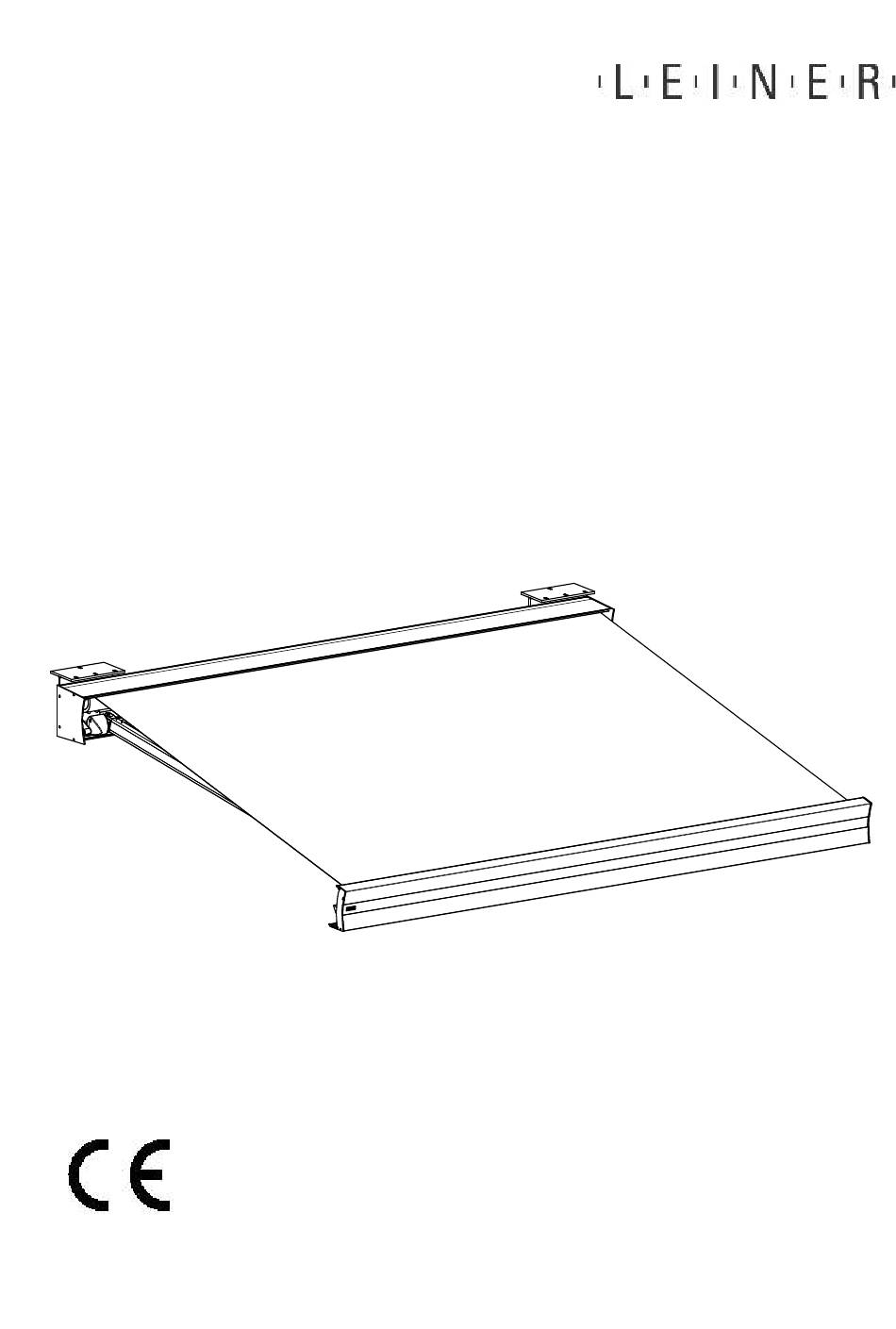

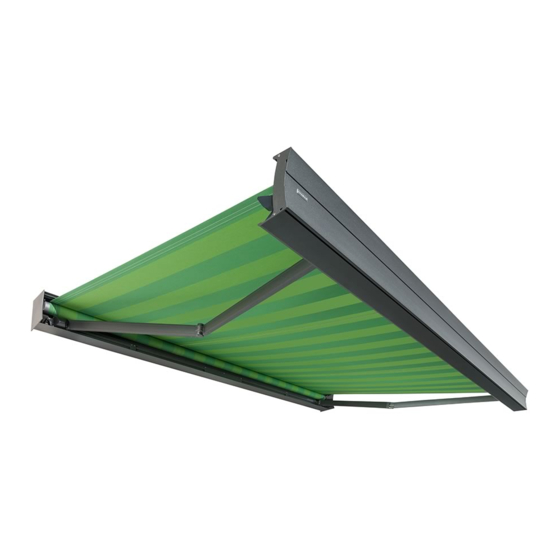

- Seite 1 Montageanleitung für den Monteur LEINER VITA Leiner GmbH Augsburger Straße 5 86497 Horgau 0 82 94/2 92 - 0 0 82 94/2 92 - 39 Leiner GmbH www.leiner.de EN13651 04/2016 Version 1.1 Art.-Nr.: S19628 Dokumentation: Leiner GmbH...
- Seite 2 Montageanleitung Einführung Einleitung Um die Qualitätsprodukte der Firma Leiner ordnungsgemäß montieren zu können, müssen die Anweisungen in der Montageanleitung befolgt werden. Bei Nichtbeachtung der Montage- bzw. Bedienungsanleitung ist die Firma Leiner von der Haftungspflicht entbunden. Die Markise erfüllt die Anforderungen der CE-Konformität:...
- Seite 3 Montageanleitung Übersicht der Grundversion 13 14 15 10 11 12 18 19 21 25 Pos. Bauteil Pos. Bauteil Deckenkonsole Tuchwellen-Endkappe Einlauf Wandkonsole Klemmteil Kippgelenk links Rückwandprofil Kippgelenk rechts Kippgelenkabdeckung links Dachprofil mit Dichtprofil Kippgelenkabdeckung rechts Bodenprofil Arm links Seitendeckel Arm rechts Bodenhalter groß...
- Seite 4 Laut DIN EN 13561 können sich die Art und Anzahl der Konsolen je nach Untergrund verändern. In den folgenden Tabellen ist die Anzahl und Montageposition der Konsolen nur für Beton als Untergrund angegeben. Nähere Angaben finden Sie in der Konsolenübersicht (www.leiner.de). Bei anderen Untergründen (doppelte Konsolenanzahl) gehen Sie wie folgt vor: •...
- Seite 5 Montageanleitung Montagepositionen - VITA Einzelanlage: Breite d. Anz. d. Mitte d. Konsolen Mitte d. Armbefest. Markise Konsolen Ausfall der Markise 200 cm 261-349 350-449 450-499 Mitte 500-549 Mitte 550-624 Mitte 625-649 Mitte Mitte Ausfall der Markise 250 cm 297-349 350-449...
- Seite 6 Montageanleitung Konsolen auf Montagefläche befestigen Die Konsolen können an der Wand oder an der Decke befestigt werden. Beschädigungsgefahr! Die Konsolen müssen mit der gesamten Fläche auf tragfähigem Untergrund aufliegen, ausgeschäumter Untergrund ist ungeeignet. alle Maße in mm Gehen Sie wie folgt vor: •...
-
Seite 7: Markisenneigung Einstellen
Montageanleitung Markise einhängen Markise muss noch eingefahren sein!! Klemmteile (Pos.3) und Innensechskantschrauben (SW5) griffbereit halten! Das Klemmteil (Pos.3) muss mit der eckigen Kontur (A) bündig an der Konsole (Pos.2) anliegen. Gehen Sie wie folgt vor: • Rückwandprofil der Markise (Pos.4) in die obere Nut der Konsolen (Pos.2) einhängen. - Seite 8 Die Gelenkarme stehen unter Federspannung. Die Markisen fahren sonst schlagartig aus. Führen Sie die einzelnen Montageschritte (1 bis 6) wie folgt aus: Position der Konsolen festlegen siehe “Montage von Einzelanlagen”, Punkt 1 Montagepositionen - VITA gekoppelte Anlage 2-teilig Breite d. Anz. d. Mitte der Konsolen...
- Seite 9 Montageanleitung Montagepositionen - VITA gekoppelte Anlage 2-teilig Breite d. Anz. d. Mitte der Konsolen Mitte der Armbefestigung Markise Konsolen 7/11 8/10 Ausfall der Markise 300 cm 797-800 801-850 Mitte 851-950 951-1050 Mitte 1051-1200 Mitte 1201-1250 Mitte 1251-1300 Mitte Ausfall der Markise 350 cm...
- Seite 10 Montageanleitung Markisen ausrichten Gehen Sie wie folgt vor: • Einzelne Kassetten in Konsolen einhängen und sofort mit Klemmteil und Schrauben sichern. Kassetten mit 4 Verbindungsstiften verbinden; 2 Stifte im Rückwand-, je 1 Stift im Dach- und Bodenprofil. Die Verbindungsstifte sind bereits werkseitig in den entsprechenden Profilgassen der Profile vormontiert. •...
- Seite 11 Montageanleitung Markisenneigung einstellen siehe “Montage von Einzelanlagen”, Punkt 4 Schlitzabdecker anbringen Gehen Sie wie folgt vor: • Anlage ca. 50 cm ausfahren. • Den rechten Konsolenhalter (1) demontieren. • Federwelle (3) zwischen Koppelkonsolen (2) einführen (Rundzapfen links!) • Die 2 Halter (4) auf Federwelle (3) stecken (Rundzapfen links!) und mit Senkschrauben M4x18 an Koppelkonsolen (2) schrauben.
- Seite 12 Montageanleitung Elektromotor und Automatiksteuerungen anschließen Montage und Anschluss der Komponenten ist in den mitgelieferten Dokumenten beschrieben. Arbeiten an der Elektrik dürfen nur von Elektrofachkräften ausgeführt werden. Die allgemeinen Regeln der T echnik müssen eingehalten werden. Die Montage muss VDE- und EMV-gerecht erfolgen. Demontage Die Demontage erfolgt genau entgegengesetzt der Montage.
