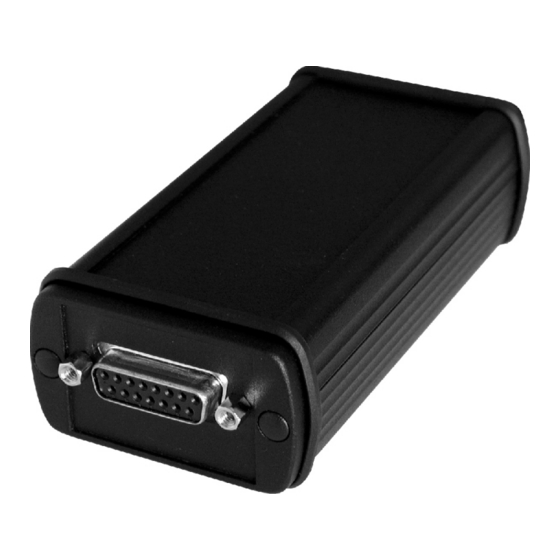

DCP-12
VISCA
kompatibles Motorzoom Steuerinterface
TM
! Alle standard Motorzoom Objektive anschließbar
! Steuerung über RS232
! SONY VISCA
kompatibel
TM
! Relais Schaltausgang
! Hochauflösender 12 Bit A/D Wandler für Preset
! Kalibrierung und Skalierung vollautomatisch
! Bis zu sieben DCP-12 an einer RS232
! Automatischer Motorstop bei Blockierung
! Keine Software, keine Jumper, plug & play
Gebrauchsanleitung
GNT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sony VISCA TM DCP-12

  • Seite 1 DCP-12 VISCA kompatibles Motorzoom Steuerinterface ! Alle standard Motorzoom Objektive anschließbar ! Steuerung über RS232 ! SONY VISCA kompatibel ! Relais Schaltausgang ! Hochauflösender 12 Bit A/D Wandler für Preset ! Kalibrierung und Skalierung vollautomatisch ! Bis zu sieben DCP-12 an einer RS232 ! Automatischer Motorstop bei Blockierung ! Keine Software, keine Jumper, plug &...
  • Seite 3: Inhaltsverzeichnis

    System ..............................8 a) Befehle.............................. 9 b) Abfragen............................9 c) Fehlermeldungen ..........................9 d) Antworttelegramme ........................... 9 e) VISCA Management........................10 SONY VISCA OEM Videokameras ....................10 Updates..............................10 Technische Daten ..........................10 Relaiskontakt............................10 A/D Wandler Eingänge........................11 Motorzoom Objektiv ..........................11 Fehlerbehebung ............................
  • Seite 4: Anschlüsse

    Gebrauchsanleitung DCP-12 Anschlüsse VISCA VISCA Stromversorgung Motorzoom VISCA In VISCA Out (RS232) (RS232) 8 7 6 8 7 6 Motorzoom: Pin Funktion Iris Motor Close VISCA In: VISCA Out: Iris Motor Open Pin Funktion Pin Funktion Focus Motor Far DTR (Out) DTR (Out) Focus Motor Near DSR (In)
  • Seite 5: Sicherheitshinweise

    Das Gerät entspricht der europäischen Sicherheitsvorschrift EN 60950 bzw. der schweizerischen Richtlinie SELV . Bei bestimmungsgemäßem Gebrauch können keine Gefährdungen von Personen oder Sachen auftreten. Bitte beachten Sie auch die Sicherheitshinweise! Lieferumfang DCP-12 VISCA Interface TM 1 VISCA ist ein eingetragenes Warenzeichen der SONY Corporation. www.gnt.biz Februar 2008...
  • Seite 6: Warum Visca Schnittstelle

    Hersteller von ISDN Bildübertragungslösungen bereits das VISCA Protokoll zur Fernsteuerung von Systemvideokameras mit Schwenkneigekopf und Zoom Objektiv (z.B. SONY EVI-D31, EVI-G21, EVI-371 etc.). Im Bereich der Videokonferenztechnik ist dieses Protokoll ebenfalls häufig zu finden. Konventionelle Komponenten, wie Motorzoom Objektive und reine Schwenkneigeköpfe besitzen jedoch Produktmerkmale, die mit den genannten SONY VISCA Systemvideokameras nicht zu erreichen sind.
  • Seite 7: Anschluß Motorzoom Objektiv

    DCP-12 Gebrauchsanleitung Anschluß Motorzoom Objektiv Es können standard Motorzoom Objektive angeschlossen und über die VISCA Befehle gesteuert werden. Zur absoluten und relativen Positionierung müssen Preset Potentiometer am Objektiv vorhanden sein. Die Preset Potentiometer sind jedoch für einfache START/STOP Befehle nicht notwendig. Das Motorzoom Objektiv muß...
  • Seite 8: Anschluß Der Preset Potentiometer

    Gebrauchsanleitung DCP-12 Anschluß der Preset Potentiometer Beim Anschluß der Preset Potentiometer sind einige wichtige Punkt zu beachten: 1.) Die Spannung am Preset Potentiometer darf nicht größer als +5V sein. Nach Möglichkeit sind frei beschaltbare Preset Potentiometer zu verwenden, die an dem Endpunkten mit GND und +5V vom DCP-12 Interface verbunden werden. 2.) Das DCP-12 Interface muß...
  • Seite 9: Anschluß An Den Visca Controler (Z.b. Pc)

    Stecker Stecker Stecker Pin Funktion Pin Funktion Pin Funktion Pin Funktion DTR (Out) DSR (In) Belegung der Kabel Hinweis: In der Software des VISCA Controllers ist die Systemvideokamera SONY EVI-D30/31 auszuwählen. Das DCP-12 Interface emuliert diesen Kameratyp. www.gnt.biz Februar 2008...
  • Seite 10: Anschluß Von Geräten An Die Relaiskontakte

    Gebrauchsanleitung DCP-12 Anschluß von Geräten an die Relaiskontakte Mit dem integrierten Relais kann z.B. eine Videokamera oder eine Beleuchtungsquelle ein- und ausgeschaltet werden. Die Ansteuerung erfolgt wie die des Motorzoom Objektives über die RS232. Das Relais wird mit dem „Cam_Power On/Off“ Kommando des VISCA Protokolls geschaltet.
  • Seite 11: A) Befehle

    DCP-12 Gebrauchsanleitung a) Befehle Command Set Command VISCA Packet Comments CAM_Zoom Stop 8x 01 04 07 00 FF Tele (Standard) 8x 01 04 07 02 FF Wide (Standard) 8x 01 04 07 03 FF Tele (Variable) 8x 01 04 07 2Z FF Z : 2 (low speed) to 7 (high speed) Wide (Variable) 8x 01 04 07 3Z FF...
  • Seite 12: E) Visca Management

    Wenn der VISCA Controler diesen Befehl empfängt, muß das VISCA Netzwerk mit dem Befehl AddressSet neu initialisiert werden. (Ein VISCA Gerät wurde entfernt oder hinzugefügt) X = 9 to F (VISCA address + 8) SONY VISCA OEM Videokameras SONY EVI-371 SONY EVI-D31...
  • Seite 13: A/D Wandler Eingänge

    DCP-12 Gebrauchsanleitung A/D Wandler Eingänge Auflösung 12 Bit ± 1 LSB Meßfehler Eingangsspannung 0,3 - 5V Eingangswiderstand < 1M typischer Linearitätsfehler (bei 5K Preset Poti) < 0,5% Motorzoom Objektiv max. Motorstrom (pro Motor) 1000mA max. Motorstrom (alle Motoren) 1500mA Spannung 7 - 16VDC Anschluß...
