HPE Synergy 660 Gen9 Compute Module Benutzerhandbuch Seite 30

Prozedur
1. Schalten Sie das Rechnermodul aus.
2. Bauen Sie das Rechnermodul aus.
3. Legen Sie das Rechnermodul auf eine flache, ebene Arbeitsfläche.
4. Entfernen Sie die Zugangsabdeckung.
5. Suchen Sie nach dem richtigen Mezzanine-Anschluss. Die Position des Anschlusses ist unter
„Systemplatinen-Komponenten" beschrieben.
6. Entfernen Sie die Schutzkappe des Mezzanine-Anschlusses (sofern vorhanden).

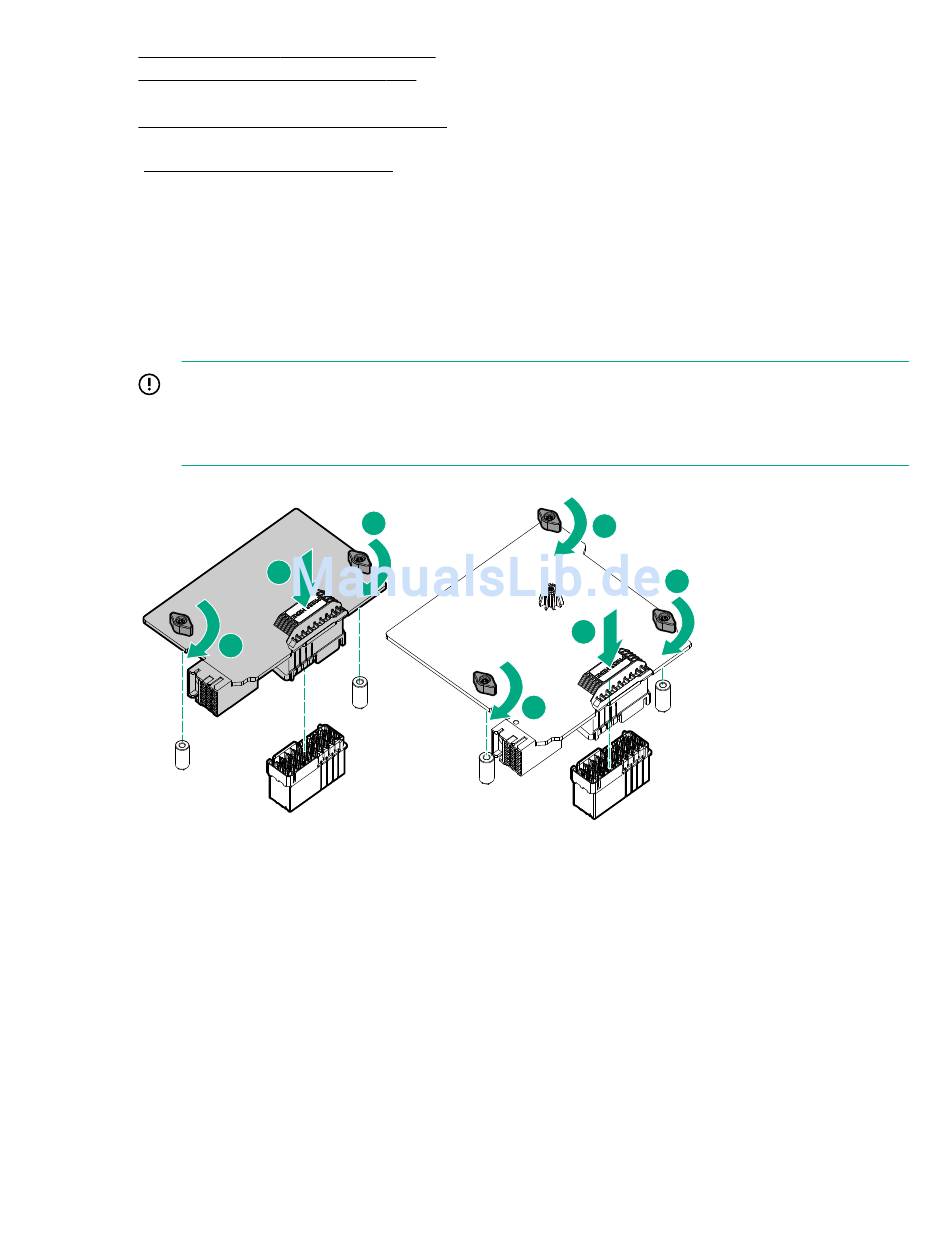

7. Bauen Sie die Mezzanine Card ein. Drücken Sie fest auf das Etikett PRESS HERE (Hier drücken)
über dem Mezzanine-Anschluss, um die Karte einzusetzen.
über dem Mezzanine-Anschluss, um die Karte einzusetzen.Bauen Sie die Mezzanine Card ein.
Drücken Sie fest auf das Etikett
Beim Installieren eines NVIDIA Tesla M6 GPU FIO Adapter für HPE Synergy 660 Gen9 Compute-
Modul ist eine zusätzliche Halterung erforderlich.
WICHTIG:
Wenn ein NVIDIA Tesla M6 GPU FIO Adapter für HPE Synergy 660 Gen9 Compute-Modul in
Mezzanine-Anschluss 1 eingebaut wird, ist der Mezzanine-Anschluss 2 nicht für weitere
Mezzanine Cards verfügbar.
Type C
8. Wenn Sie einen HPE Smart Array P542D Controller mit NVMe-fähiger Backplane und SAS-
Festplatten einbauen, müssen Sie Mezzanine Card und NVMe-fähige Backplane mit einem Kabel
verbinden.
Wenn Sie einen HPE Smart Array P542D Controller mit NVMe-fähiger Backplane und SAS-
Festplatten einbauen, müssen Sie Mezzanine Card und NVMe-fähige Backplane mit einem Kabel
verbinden.
30 Installation der Hardwareoptionen
2
1
2
2
Type D
1
2
2
