Position
S8
S9
S10
S11
S12
* Sie können auf das redundante ROM zugreifen, indem Sie S1, S5 und S6 auf ON einstellen.
** Wenn sich Position 6 des Systemwartungsschalters in der Position ON befindet, ist das System bereit,
alle Konfigurationseinstellungen auf deren Werkseinstellungen zurückzusetzen.
Wenn Position 6 des Systemwartungsschalters in die Position ON gebracht wird und sicheres Starten
(Secure Boot) aktiviert ist, können einige Konfigurationseinstellungen nicht wiederhergestellt werden.
Weitere Informationen finden Sie unter „Secure Boot-Konfiguration".
WICHTIG:
Stellen Sie vor dem Wechsel in den Legacy-BIOS-Startmodus über den Schalter S7 sicher, dass
der HPE Dynamic Smart Array B140i Controller deaktiviert ist. Verwenden Sie den B140i-Controller
nicht, wenn sich der Rechnermodul im Legacy-BIOS-Startmodus befindet.

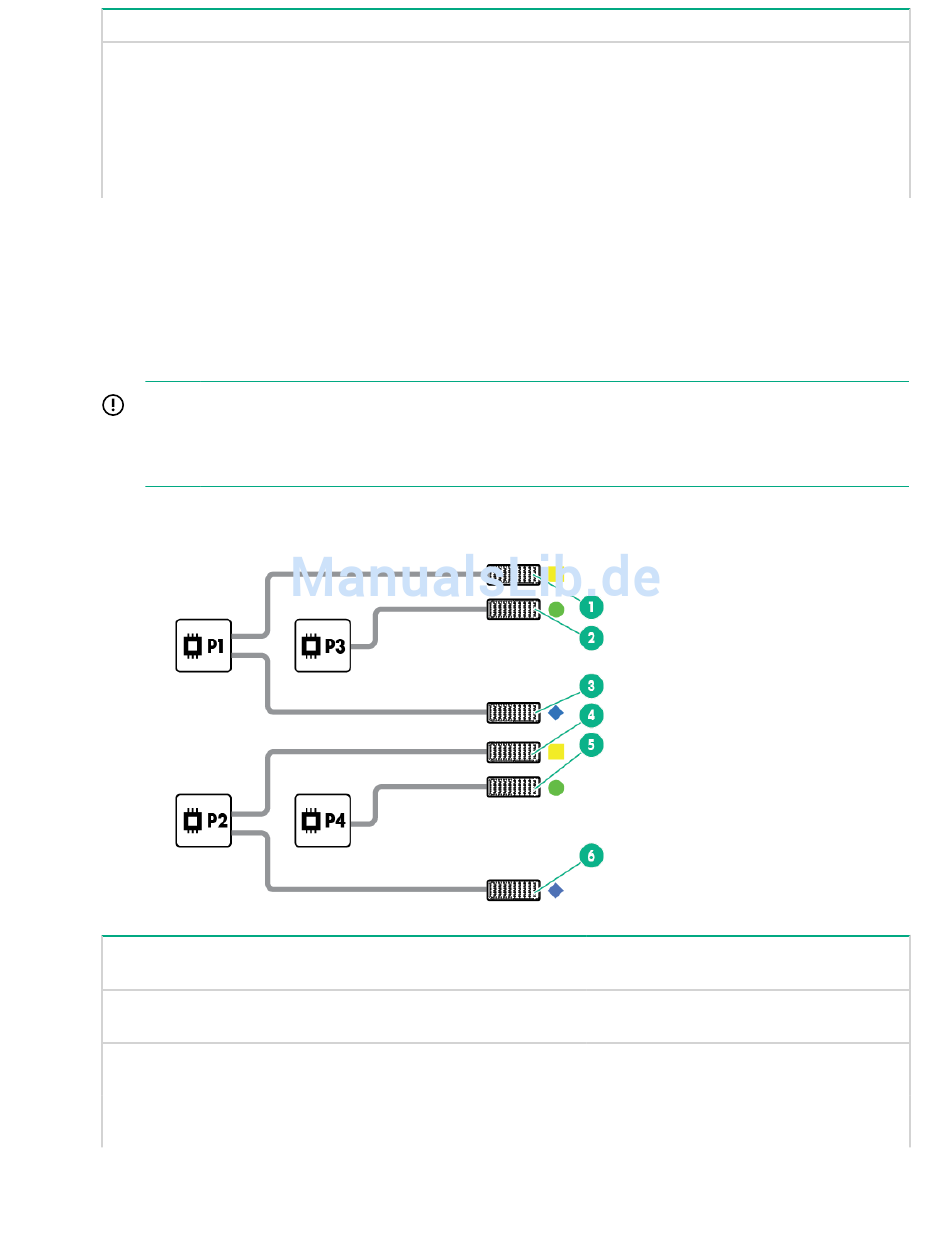

Definitionen der Mezzanine-Anschlüsse
Element
1
2
3
14 Definitionen der Mezzanine-Anschlüsse
Standardeinstellung
—
—
—
—
—
Anschlussidentifi Unterstützte
zierung Kartentypen
Mezzanine- Typ C und Typ D
Anschluss 1 (M1)
Mezzanine- Typ C und Typ D
Anschluss 2 (M2)*
Mezzanine- Nur Typ C
Anschluss 3 (M3)
Funktion
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Fabric Unterstützte ICM-
Einschübe
1 ICM 1 und 4
2 ICM 2 und 5
3 ICM 3 und 6
Fortsetzung der Tabelle
