Schritt 4
KA13 ctr
(4)

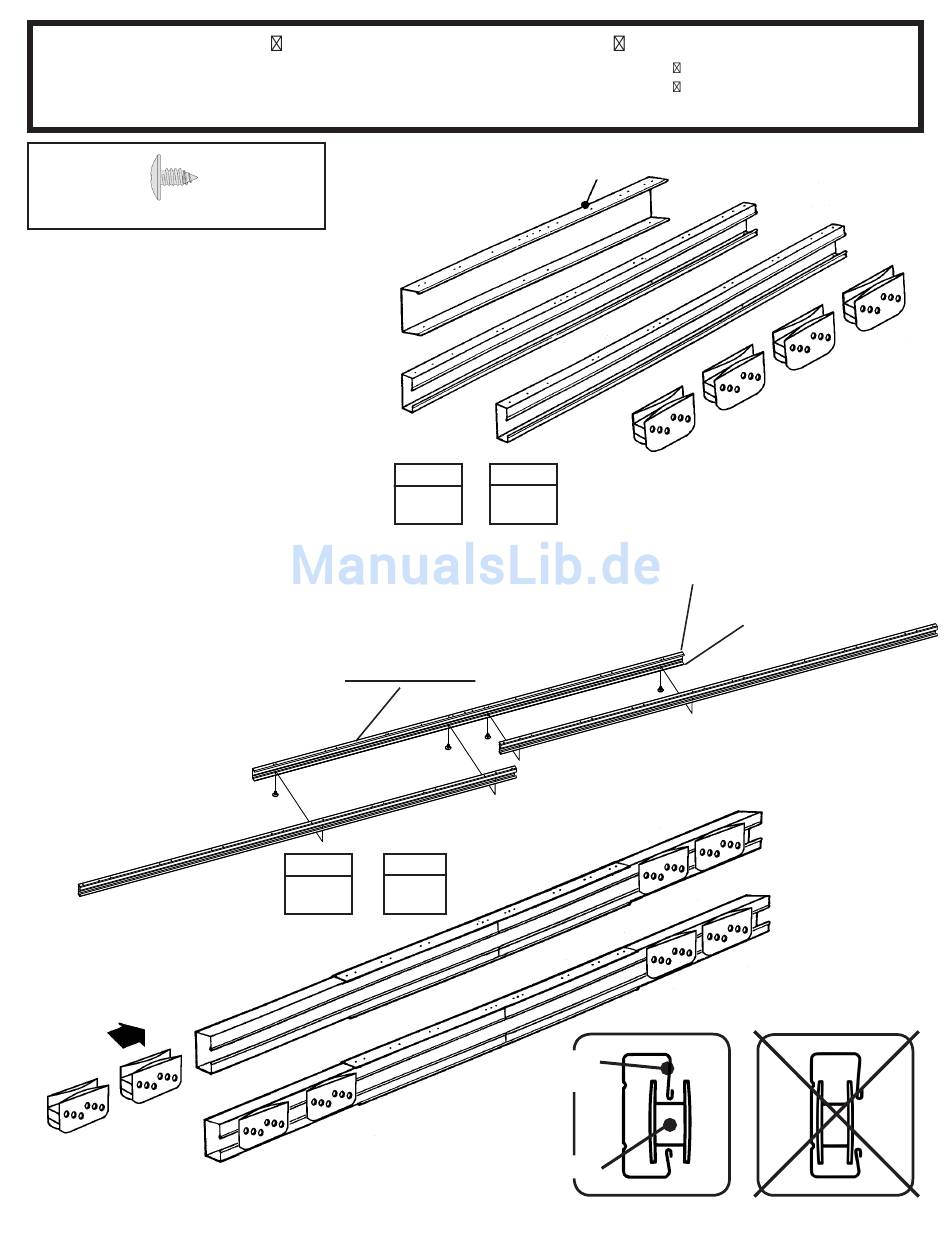

Die Türlaufschienengruppe trägt
die Schiebetüren und verstärkt die
Vorderwand. Sie besteht aus drei
Teilen.
1
Positionieren Sie die Enden der
Türlaufschienenteile in der Tür-
schienenlasche nebeneinander,
wie gezeigt.
2
Schrauben Sie 4 selbstschn.
Schrauben nur von unten ein.
Hinweis: Die Bohrungen in der
Oberseite der Türlaufschienen-
gruppe sind zur späteren Befesti-
gung des Giebels an die Oberseite
der Voderwand vorgesehen.
3
Führen Sie die Türgleiter wie
gezeigt vom Ende der Türlauf-
schienengruppe ein.
4
Legen Sie die vormontierten Teile
zur Seite. Sie benötigen Sie später.
9378
240,3 cm (94 5/8")
66769
Hierzu benötigen Sie folgende Teile
Vormontage der
Türlaufschiene
6617
9378
SCHRITT
1
6617
Lackierte Teil
SCHRITT
SCHRITT
4
3
240,3 cm (94 5/8")
HINWEIS:
Türlaufschienenlasche (lackiertes Teil)
9378
SCHRITT
2
langer
Schenkel oben
KORREKT
Langer
Schenkel oben
Türgleiter
13
6617 Türschienenlasche (1)
9378 Türlaufschiene (2)
66769
kurzer
Schenkel unten
9378
ENDANSICHT
FALSCH
