Schritt 2
KA11 ctr
(2)
Die Teile für den Hauptrahmen
versteifen die Wände. Diese Teile
werden später in der Mitte und an der
Oberkante der Rückwand montiert.

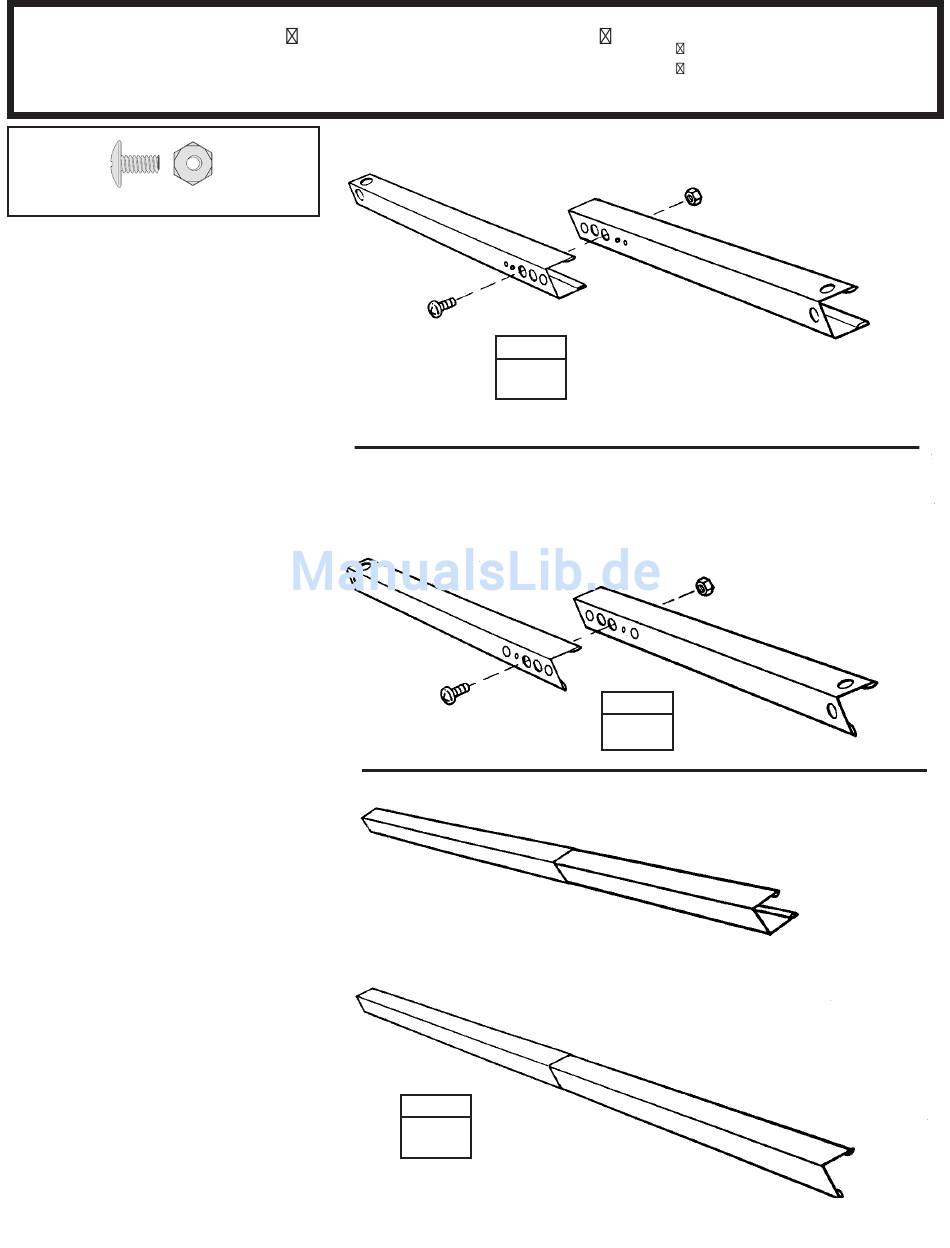

Gehen Sie wie folgt vor:
1
Überlappen Sie die Teile für die
hintere Wandführung wie gezeigt,
und verbinden Sie die zwei Teile
mit einer Schraube in der mittleren
Bohrung (fünf Bohrungen decken
sich).
2
Überlappen Sie die hinteren
Dachrahmen - Teile wie gezeigt und
verbinden Sie sie mit einer Schraube
in der mittleren Bohrung.
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Rahmengruppen
9924
6615
SCHRITT
3
11
SCHRITT
1
SCHRITT
2
6615 hinterer Dachrahmen (2)
9924 Wandführung, hinten (2)
hinterer Wandführung
240,3 cm (94 5/8")
9924
hinterer Dachrahmen
240,3 cm (94 5/8")
6615
hintere Wandführung
240,3 cm (94 5/8")
hinterer Dachrahmen
240,3 cm (94 5/8")
