SPACEMAKER WL86CL Montageanleitung Seite 10

Schritt 1
KA10 ctr
(8)

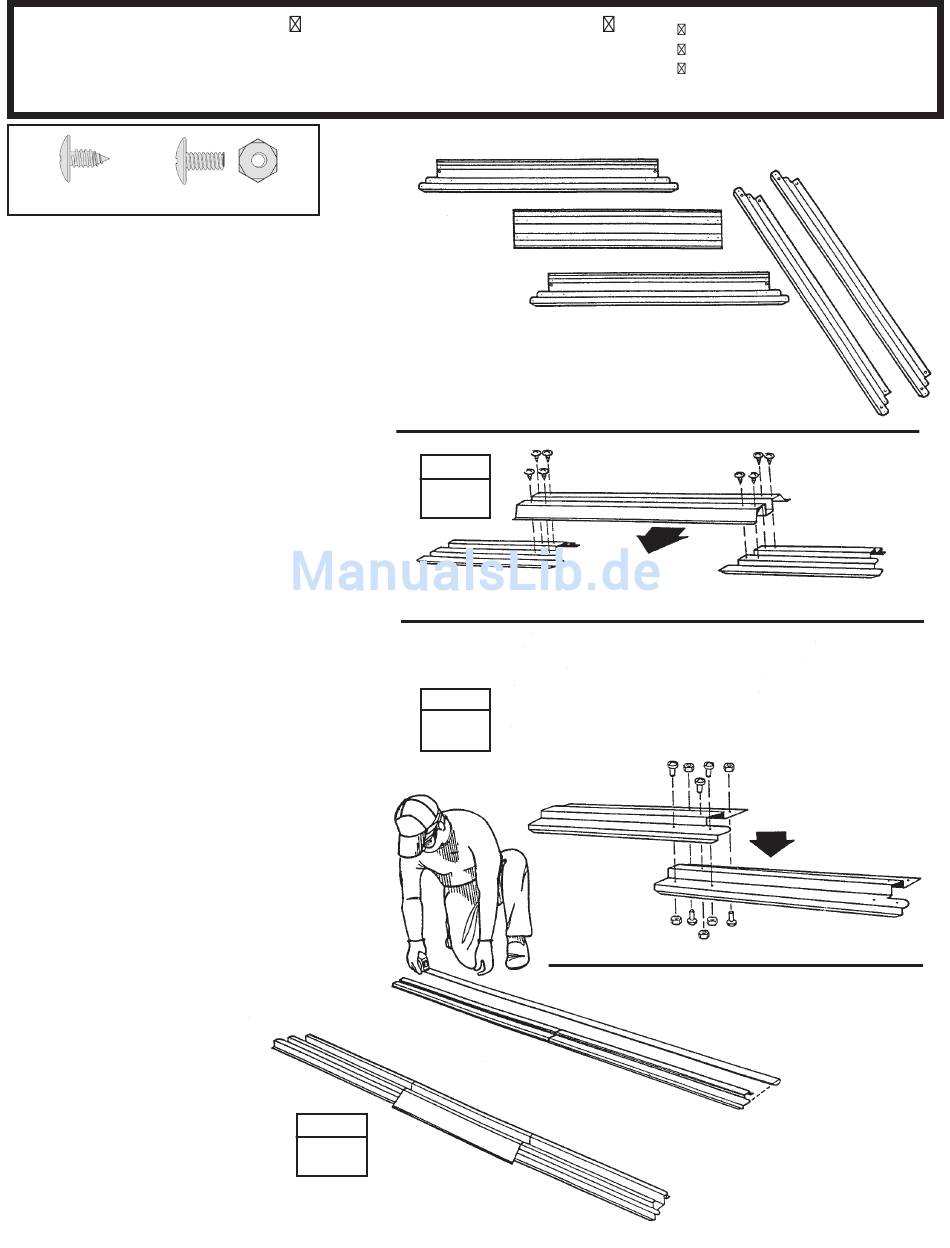

Der vordere Bodenrahmen besteht
aus drei Stücken.
Bodenrahmen besteht aus zwei
Stücken. Die Bohrungen in den
Teilen decken sich, wenn die Teile mit
dem richtigen Überstand aufeinander
gelegt werden. Die Abbildungen
zeigen die richtige Gesamtlänge für
Rückseite und Vorderseite. Gehen
Sie wie folgt vor:
1
L e g e n S i e d i e v o r d e r e n ,
Bodenrahmenteile wie gezeigt
nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen.
Verbinden Sie die Rahmen mit 8
selbstschn. Schrauben.
2
Überlappen Sie die hinteren
Bodenrahmen wie gezeigt.
Bohrungen in den Teilen decken
sich, wenn die Teile mit dem richtigen
Überstand aufeinander gelegt
werden. Die Abbildungen zeigen
die richtige Gesamtlänge für den
hinteren Bodenrahmen. Verbinden
Sie die Rahmen wie gezeigt, indem
Sie 5 Schrauben in den Rahmensatz
einschrauben.
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
(5)
Der hintere
Die
SCHRITT
3
9379
8941
SCHRITT
1
9379
SCHRITT
2
9377
10
8941 Rampe (1)
9379 Bodenrahmen, vorn (2)
9377 Bodenrahmen, hinten (2)
9379
8941
9379
Bodenrahmen,
hinten 243,5 cm
(95 7/8")
hinten 243,5 cm
(95 7/8")
vorn 243,5 cm
(95 7/8")
9377
Bodenrahmen,
vorn 243,5 cm
(95 7/8")
9377
