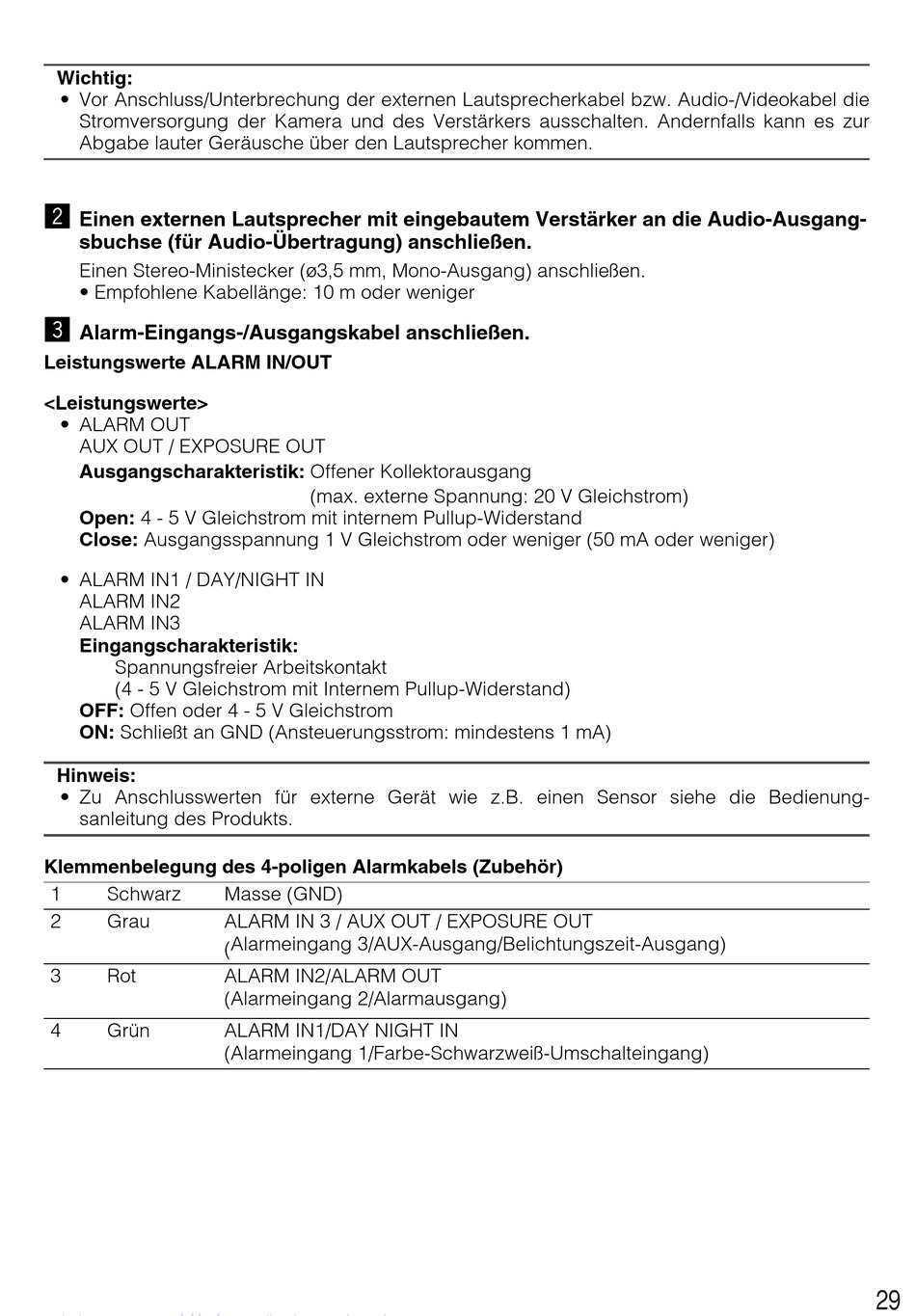

Panasonic WV-NW502SE Installationshandbuch Seite 29

Wichtig:
• Vor Anschluss/Unterbrechung der externen Lautsprecherkabel bzw. Audio-/Videokabel die
Stromversorgung der Kamera und des Verstärkers ausschalten. Andernfalls kann es zur
Abgabe lauter Geräusche über den Lautsprecher kommen.
x
Einen externen Lautsprecher mit eingebautem Verstärker an die Audio-Ausgang-
sbuchse (für Audio-Übertragung) anschließen.
Einen Stereo-Ministecker (ø3,5 mm, Mono-Ausgang) anschließen.
• Empfohlene Kabellänge: 10 m oder weniger
c
Alarm-Eingangs-/Ausgangskabel anschließen.
Leistungswerte ALARM IN/OUT
<Leistungswerte>
• ALARM OUT
AUX OUT / EXPOSURE OUT
Ausgangscharakteristik: Offener Kollektorausgang
Open: 4 - 5 V Gleichstrom mit internem Pullup-Widerstand
Close: Ausgangsspannung 1 V Gleichstrom oder weniger (50 mA oder weniger)
• ALARM IN1 / DAY/NIGHT IN
ALARM IN2
ALARM IN3
Eingangscharakteristik:
Spannungsfreier Arbeitskontakt
(4 - 5 V Gleichstrom mit Internem Pullup-Widerstand)
OFF: Offen oder 4 - 5 V Gleichstrom
ON: Schließt an GND (Ansteuerungsstrom: mindestens 1 mA)
Hinweis:
• Zu Anschlusswerten für externe Gerät wie z.B. einen Sensor siehe die Bedienung-
sanleitung des Produkts.
Klemmenbelegung des 4-poligen Alarmkabels (Zubehör)
1 Schwarz
2 Grau
3 Rot
4 Grün
(max. externe Spannung: 20 V Gleichstrom)
Masse (GND)
ALARM IN 3 / AUX OUT / EXPOSURE OUT
( Alarmeingang 3/AUX-Ausgang/Belichtungszeit-Ausgang)
ALARM IN2/ALARM OUT
(Alarmeingang 2/Alarmausgang)
ALARM IN1/DAY NIGHT IN
(Alarmeingang 1/Farbe-Schwarzweiß-Umschalteingang)
29
