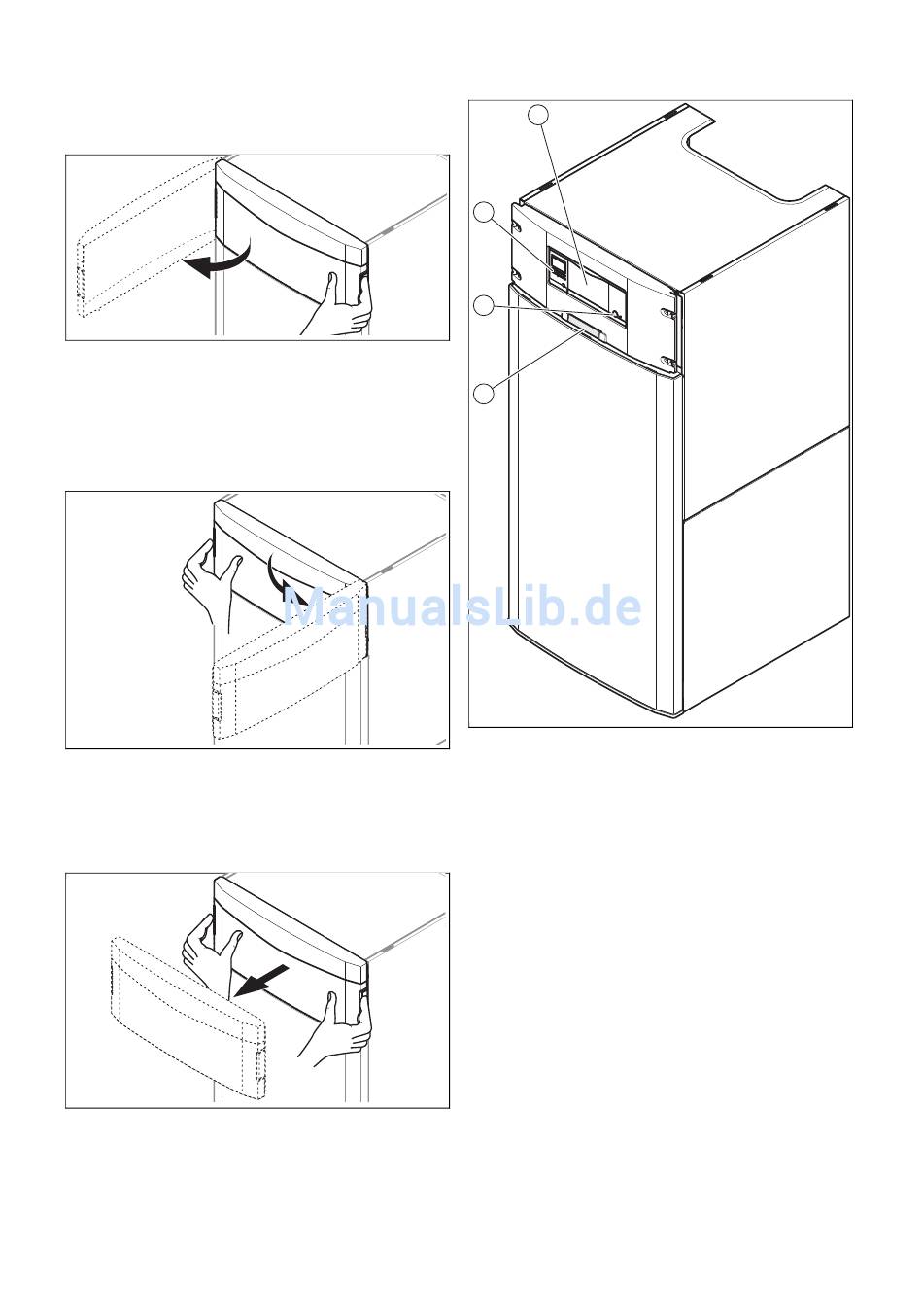

3.3 Frontklappe öffnen
Frontklappe von der rechten Seite
öffnen
1. Öffnen Sie die Frontklappe von der
rechten Seite, indem Sie sie mit der
Hand wie dargestellt zu sich ziehen.
Frontklappe von der linken Seite
öffnen
2. Öffnen Sie die Frontklappe von der lin-
ken Seite, indem Sie sie mit der Hand
wie dargestellt zu sich ziehen.
Frontklappe demontieren
3. Um die Frontklappe zu demontieren,
legen Sie beide Hände wie dargestellt
an und ziehen Sie die Frontklappe zu
sich.
0020181420_01 ecoCOMPACT, auroCOMPACT Betriebsanleitung
Produktbeschreibung 3
3.4 Aufbau des Geräts
4
3
2
1
1 Schild mit Serial-
nummer auf der
Rückseite
2 Ein-/Austaste
3 Bedienelemente
4 Einbaustelle für
optionale Rege-
lung
9
