Montage- und Serviceanleitung
für die Fachkraft

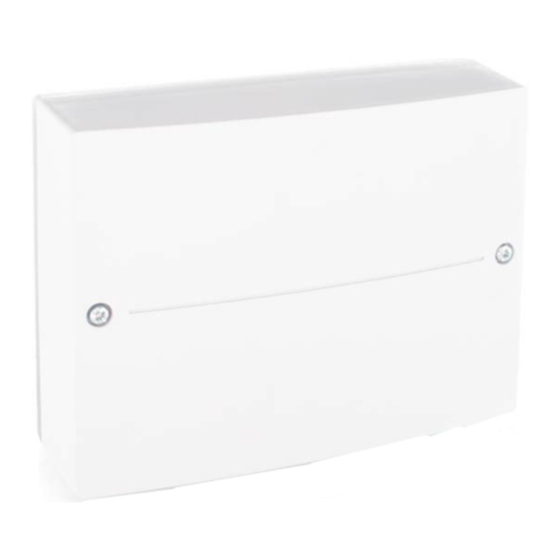

Solarregelungsmodul, Typ SM1
für Vitocell 100-W, Typ CVUC-A
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise
genau, um Gefahren und Schäden für Men-
schen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Personenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach- und Umwelt-
schäden.
Hinweis
Angaben mit dem Wort Hinweis enthalten Zusatzinfor-
mationen.
Montage, Erstinbetriebnahme, Inspektion, Wartung
und Instandsetzung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/Vertragsinstallationsun-
ternehmen) durchgeführt werden.

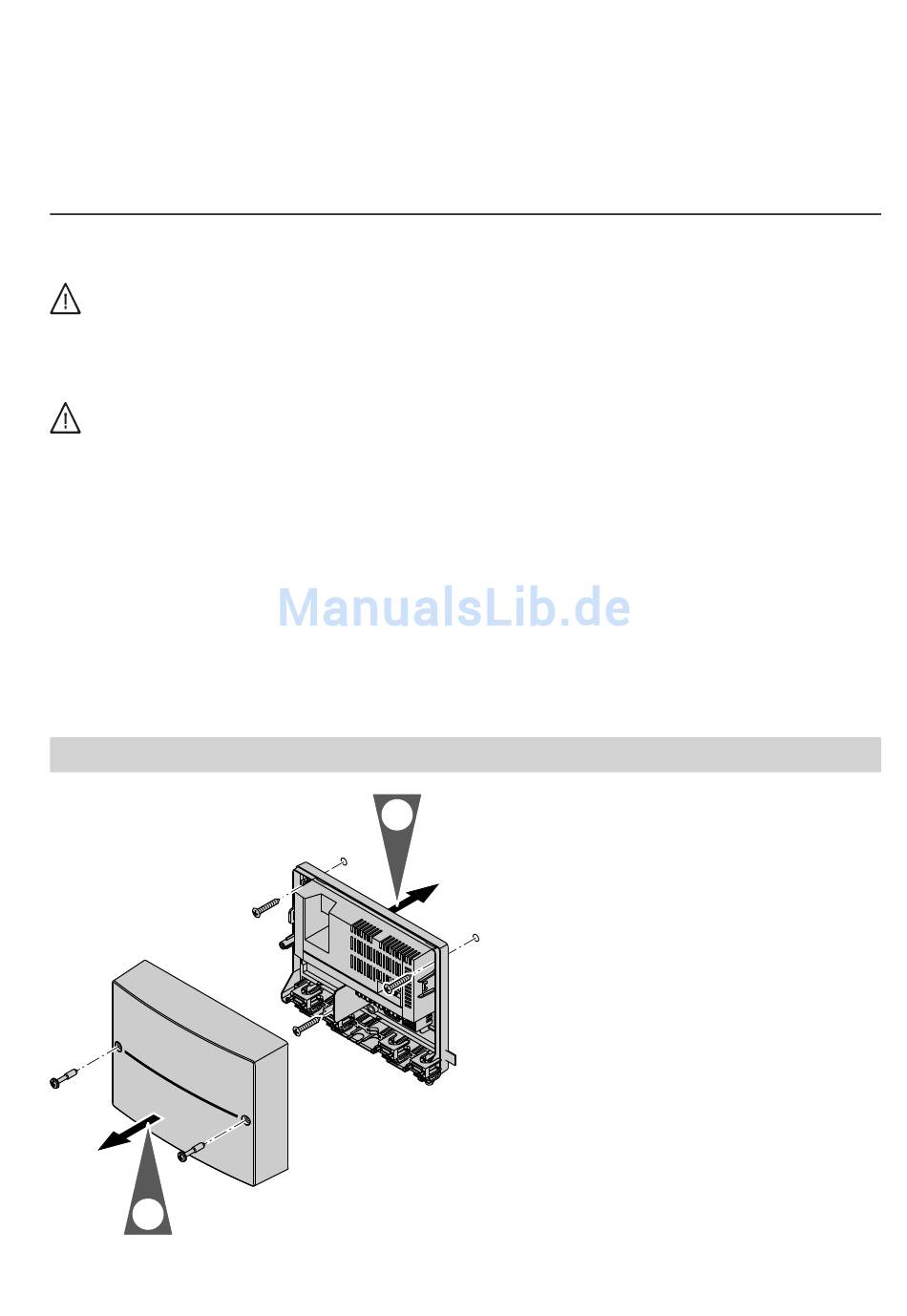

Montage (bei Austausch)
1.
Abb.1
5672 134
3/2015
Bei Arbeiten an Gerät/Heizungsanlage diese span-
nungsfrei schalten (z.B. an der separaten Sicherung
oder einem Hauptschalter) und gegen Wiedereinschal-
ten sichern.
Bei Brennstoff Gas den Gasabsperrhahn schließen
und gegen ungewolltes Öffnen sichern.
Die Instandsetzung von Bauteilen mit sicherheitstech-
nischer Funktion gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich Viessmann Originalteile
oder von Viessmann freigegebene Ersatzteile verwen-
den.
2.
