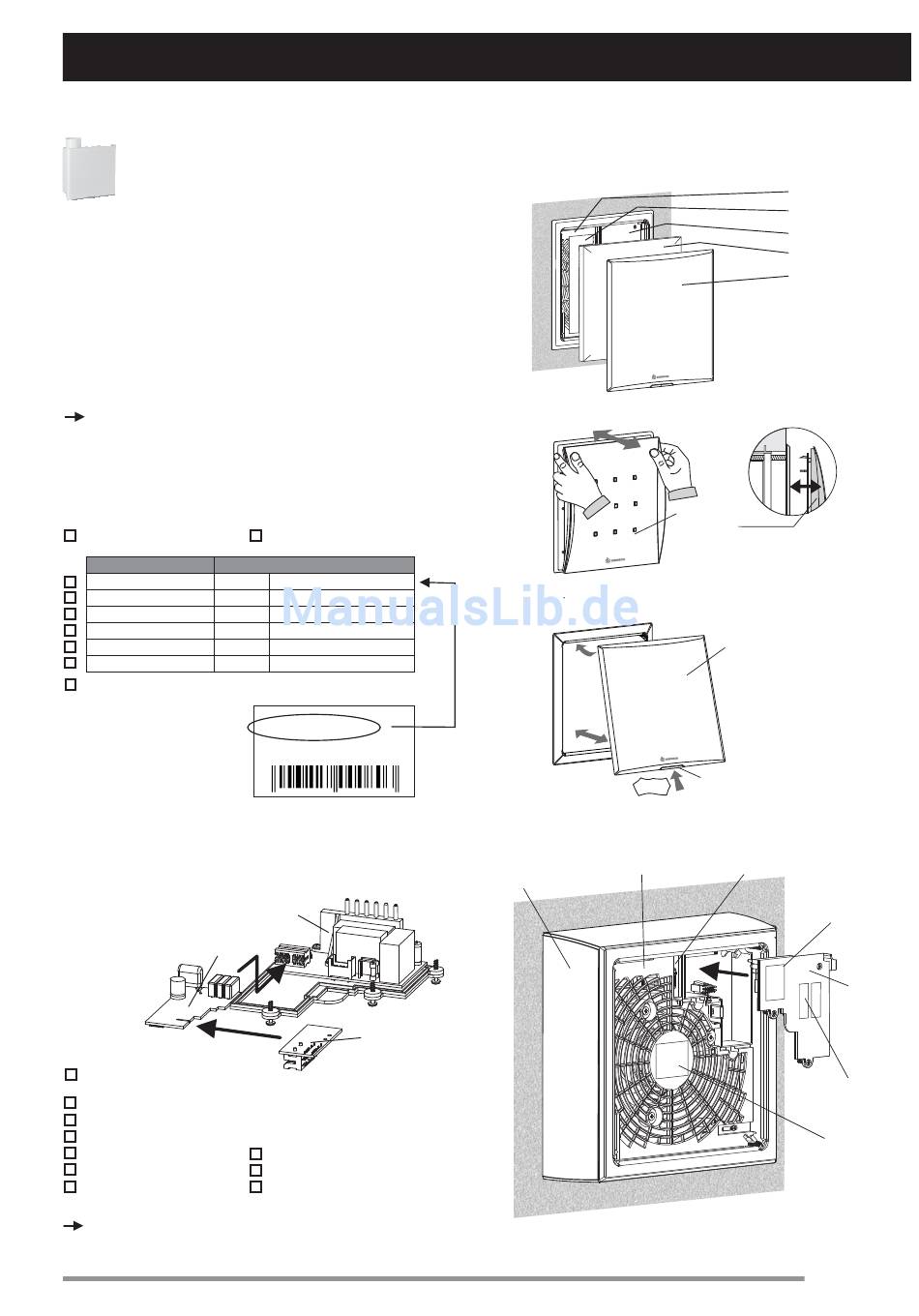

Benutzeranleitung (Allgemeine Beschreibung) -Wohnungslüftung System LIMODOR-
3.) Lüfterserie compact (Ablüfter)
Die Lüfterserie compact besteht aus einem Einbau-
kasten (Unter-/Aufputz), ein- oder mehrstufigen Ge-
bläseeinheiten mit oder ohne Steuermodule, einem
Filter und einer Abdeckplatte.
Die Abluft wird über die seitlichen Schattenfugen an der Ab-
deckplatte angesaugt. Zur Filterpflege kann die Abdeckplatte
ohne Werkzeug abgenommen werden.
Die Regulierplatte (Folie auf der Gebläseeinheit) wird nur bei
der Lüfterserie compact 60 und compact-II (Zweitraumgerät)
verwendet. Sie dient der Volumenstromeinstellung.
Die Förderleistung des Lüftungsgerätes ist wesentlich
vom Verschmutzungsgrad des Filters abhängig. Aus
diesem Grund sollten die Filter von Zeit zu Zeit entstaubt
bzw. gereinigt und ausgetauscht werden.
Pflege- und Wartungsanleitung zur Lüfterserie compact
auf Anfrage oder unter www.limodor.de
Der Einbaukasten kann mit allen
compact ausgestattet werden. Der Gerätevolumenstrom ergibt
sich aus der
Motorausführung/bzw. dem Motortyp.
Unterputzausführung
Lüfterserie
Motorausführung/-typ
compact 60
1-stufig
compact 60-30
2-stufig
compact 60-40
2-stufig
compact 100; II
1-stufig
compact 100-30
2-stufig
compact 100/60/30
3-stufig
X
bitte auswählen
Aufkleber Motorbezeichnung/
Leistungsteil
Die Gebläseeinheiten der Serie compact können
unterschiedliche
Steuermodule
Module sind am Leistungsteil aufgesteckt.
Je nach Ausführung
können die
Funktionen
über DIP-
Nachlaufmodul C-NR
Schalter
(Grundmodul)
verändert
werden.
X
bitte auswählen
Nachlaufmodul C-NR
Nachlaufmodul C-NR/IV
Nachlaufmodul C-NR/TZ
Intervallmodul C-IV
Feuchteregler C-FR2
Fernsteuermodul C-TZ
Montageanleitung der Steuermodule auf Anfrage oder
unter www.limodor.de
Gebläseeinheiten
der Serie
Aufputzausführung
CNA45/20L60
CNA45/20L60-30
CNA45/20L60-40
CNA45/20L100
CNA45/20L100-30
CNA45/20L100-60-30
LIMOT GmbH & Co. KG CE
Type CNA45/20L60
BK 0,47 nF
1600 U/min
11 W
86 mA
230V/50Hz
4
0 4 3 8 2 8
0 0 0 8 0 3
aufnehmen. Die
Leistungsteil der
Gebläseeinheit
Zusatzmodul
Zeitschaltmodul C-LU2/D
Bewegungsmelder C-BM
Lichtsensor C-LS
Unterputzausführung
Montage/Demontage Abdeckplatte compact
Abdeckplatte
compact
Hinweis für Abdeckplatte compact:
Abdeckrahmen gegen die Einbauwand/
-decke drücken und gleichzeitig Abdeck-
platte mit den Händen nach vorne abziehen.
Montage/Demontage Abdeckplatte compact (Premium-Design)
PUSH
Aufkleber Motorbezeichnung/
Leistungsteil
Aufputzausführung
Gebläseeinheit
Aufputzrahmen
Gebläseeinheit
Regulierplatte
Leistungsteil
Filter
Abdeckplatte
compact
(Premium-Design)
Abdeckplatte compact
(Premium-Design)
Drücker
Rastfeder
Aufkleber Motorbe-
zeichnung/
Leistungsteil
Leistungsteil
der Gebläse-
einheit
Aufkleber
Steuermodule
Aufkleber
Zulassung
Seite 3 von 4
