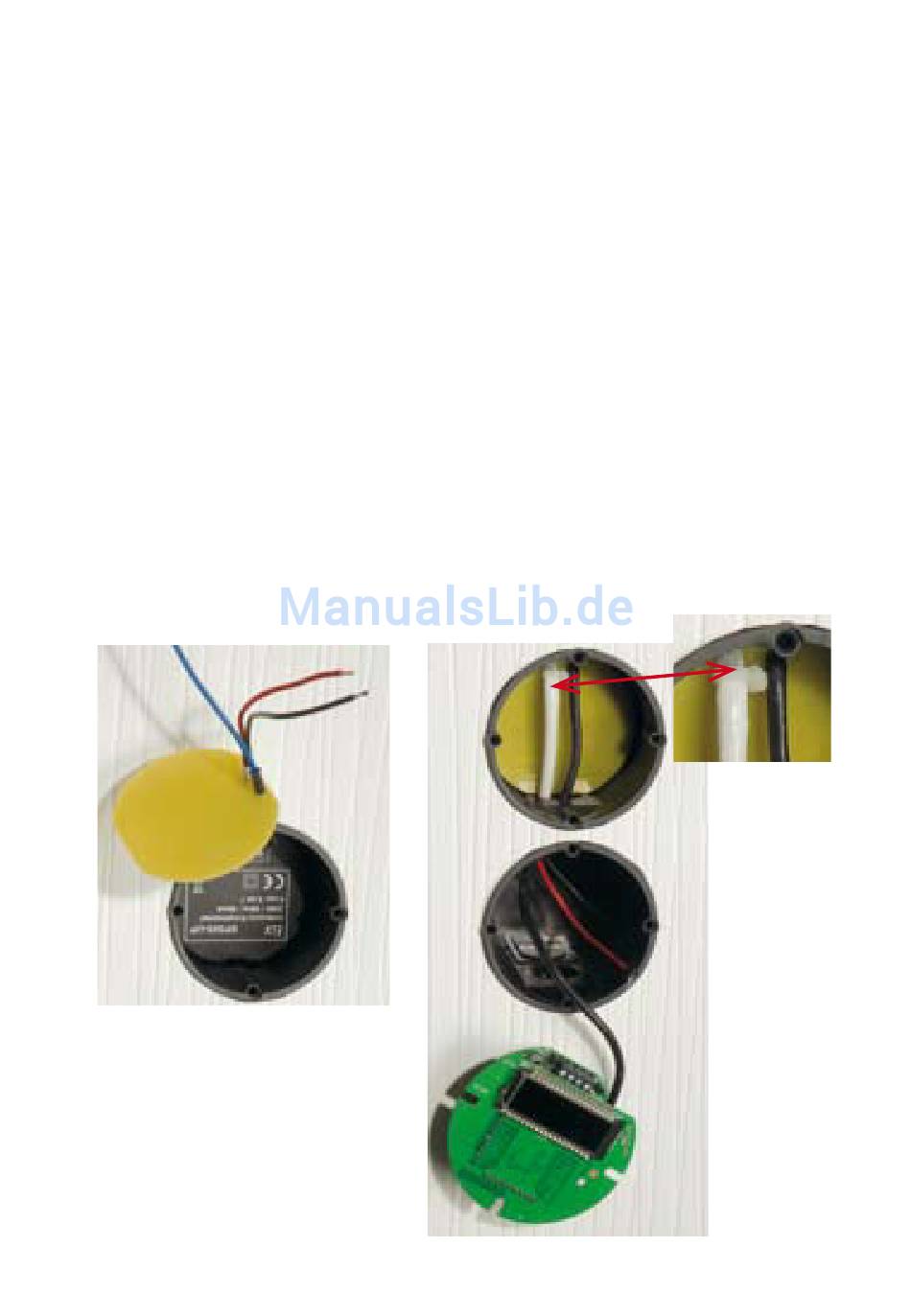

· Schließen Sie die doppelt isolierte Antennenleitung des Radios an die
dafür vorgesehene Klemme des Netzteils an, nachdem Sie die Leitung
in die Schalterdose, in der das Netzteil eingebaut wird (Bild unten rechts)
und durch die dafür vorgesehene Bohrung der Isolierplatte (siehe Bild
unten links) geführt haben.
Wenn das Netzteil und das Radio in derselben Schalterdose unter-
gebracht werden, ist die Leitung gegebenenfalls auf die erforderliche
Länge zu kürzen, während bei einer Unterbringung des Netzteils in einer
benachbarten Dose die volle Länge benötigt wird. Auf jeden Fall muss
die doppelte Isolierung unterhalb der Isolierplatte bestehen bleiben.
· Setzen Sie das Netzteil in die Schalterdose ein und führen Sie auch
die doppelt isolierten 5-V-Leitungen mit dem Isolierschlauch durch die
Öffnung in der Isolierplatte (siehe Bild unten links).
· Kleben Sie nun die Isolierplatte auf das Netzteilgehäuse.
· Die 5-V-Leitung ist nun mit einem kleinen Kabelbinder zu sichern und ca.
2 cm oberhalb des Kabelbinders darf der Isolierschlauch im Bedarfsfall
abgeschnitten werden. Auch diese Leitung kann gegebenenfalls auf die
erforderliche Länge gekürzt bzw. von vornherein angepasst werden. Da
