unterhalb des Radios unterzubringen. In diesem Fall ist natürlich für das
Radio eine tiefe Schalterdose erforderlich.
Für eine allgemein gültige Einbauanleitung gehen wir bei der weiteren
Beschreibung von der Standardkonstellation aus, d. h., der Unterbringung
eines Lautsprechers in der benachbarten Unterputzdose.
Zur Spannungsversorgung ist das SPS05-UP vorgesehen, da hier auch ein
zusätzlicher Neutralleiteranschluss für die Antenne vorhanden ist.
Die Installation und Inbetriebnahme des Gerätes bei Führung von
Netzspannung im Montagegehäuse oder bei Nutzung des
Schaltnetzteils SPS05 UP darf ausschließlich von Fach-
kräften durchgeführt werden, die aufgrund ihrer Ausbildung
dazu befugt sind! Die einschlägigen Sicherheits- und VDE-
Bestimmungen sind unbedingt zu beachten!
Die Netzspannung im betroffenen Stromkreis ist vor Beginn
der Arbeiten abzuschalten und erst zuzuschalten, wenn der
komplette Einbau abgeschlossen ist.

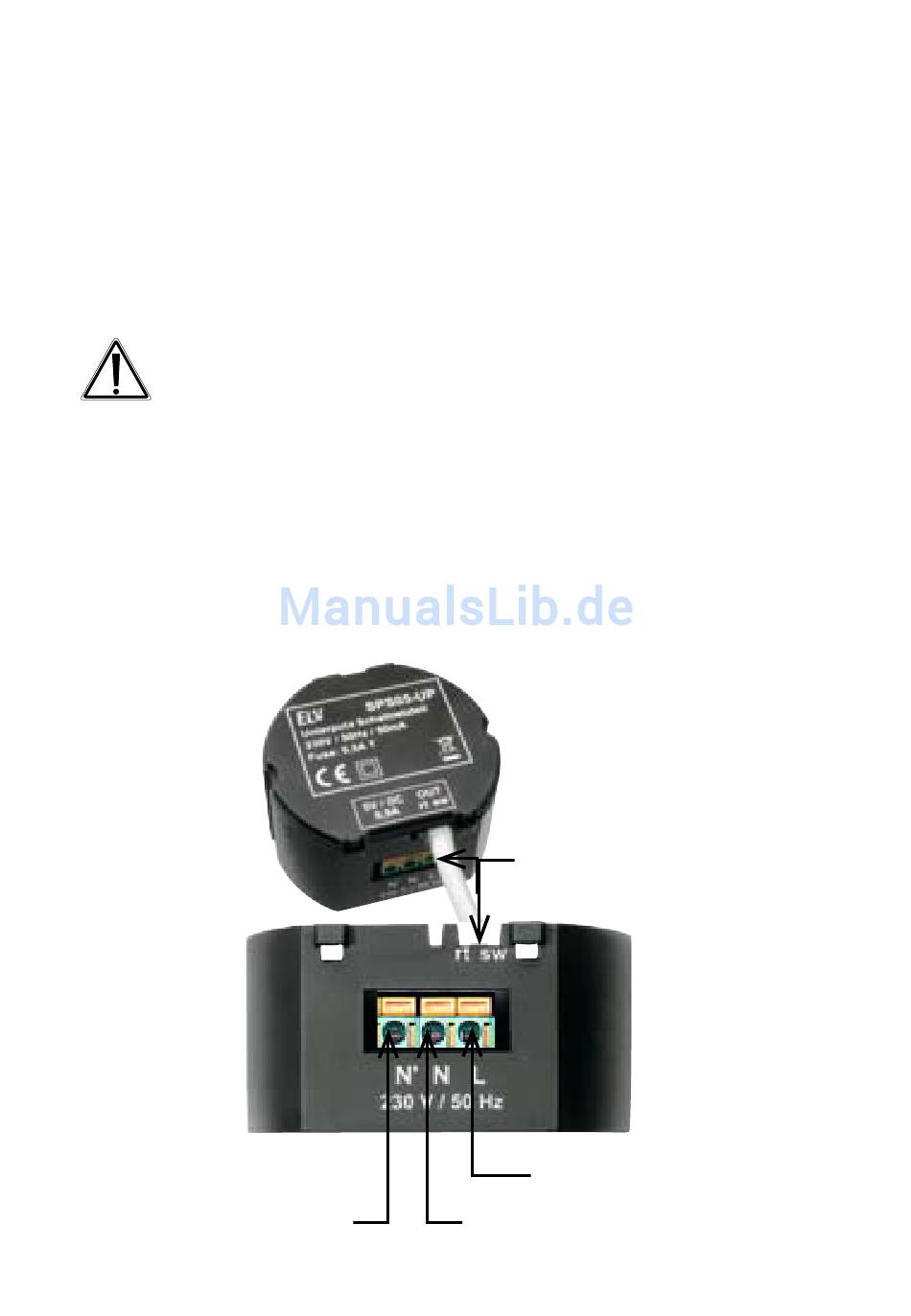

· Schließen Sie die Netzzuleitungen, wie im Bild unten gezeigt, an das
SPS05-UP an.
Antennenanschluss
8
5-V-Ausgang
Schwarz = Minus
Rot = Plus
Netzanschluss L (Phase)
Netzanschluss N (Neutralleiter)
