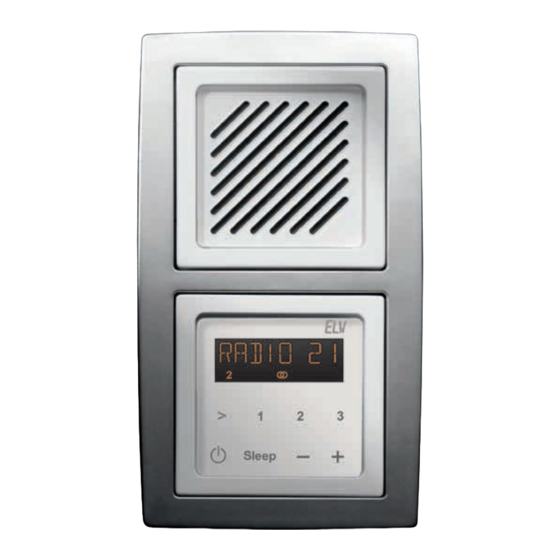

- Seite 1 BEDIENUNGSANLEITUNG Stereo-RDS-Radio für Unterputz-Montage RDS100 UP ELV Elektronik AG • PF 1000 D-26787 Leer • Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Inhalt: Beschreibung/Funktionen............3 Betriebs- und Sicherheitshinweise ..........4 Installation ...................5 3.1. RDS100 UP - Aufbau und Anschlüsse ........5 3.2. Einbau in eine UP-Installationsdose ..........7 Bedienung .................14 4.1. Bedienelemente .................14 4.2. -
Seite 3: Beschreibung/Funktionen
Netzteil sind gemeinsam in einer tiefen Installationsdose installier- bar. Bestimmungsgemäßer Betrieb Das RDS100 UP ist für den Empfang von UKW-Hörfunksendern im Fre- quenzbereich 87,5 bis 108,00 MHz und die Montage in einer Standard- Unterputz-Installationsdose vorgesehen. Eine andere Montageart, z. B. in Möbel, Panels oder Geräte, ist nur zulässig, wenn die elektrischen Teile des Radios von außen nicht berührbar sind. -
Seite 4: Betriebs- Und Sicherheitshinweise
Netzteil gegebenen Sicherheits- und Installationshinweise als Empfangsantenne für das RDS100 UP dienen. Für das gleichzeitige Führen von Netzspannung in einem gemeinsamen Gehäuse sind die in dieser Bedienungsanleitung gegebenen Hinwiese zu beachten, um Schutzabstände und Berührungsschutz zu gewährleisten. Bei nicht bestimmungsgemäßem Betrieb des Gerätes erlöschen Garantie- und Gewährleistungsansprüche, wir übernehmen keine Haftung für auftre-... -
Seite 5: Installation
Bestell.-Nr. 952-15. Beim Einsatz anderer Netzteile oder Lautsprecher sind die Montage- und vor allem die Sicherheitshinweise entsprechend zu beachten. Das RDS100 UP gibt eine NF-Ausgangsleistung von 2 x 1,5 W ab. Dies ist ausreichend für die Beschallung eines oder mehrerer Räume (bei verteilten Lautsprechern). - Seite 6 Sensorplatine Displayplatine Radioplatine – – Lautsprecher Lautsprecher links rechts – Antenne (bereits angeschlossen)
-
Seite 7: Einbau In Eine Up-Installationsdose
3.2. Einbau in eine UP-Installationsdose Zum Lieferumfang des Radios gehört ein Satz von je drei Frontplatten- und Lautsprecherabdeckungen in den Farben Weiß, Schwarz und Silber, die je nach verwendetem Schalterprogramm zu nutzen sind. · Kleben Sie mit Hilfe des doppelseitigen Klebebands die gewünschte Frontplatte auf die Sensorplatine, wie im folgenden Bild gezeigt. - Seite 8 unterhalb des Radios unterzubringen. In diesem Fall ist natürlich für das Radio eine tiefe Schalterdose erforderlich. Für eine allgemein gültige Einbauanleitung gehen wir bei der weiteren Beschreibung von der Standardkonstellation aus, d. h., der Unterbringung eines Lautsprechers in der benachbarten Unterputzdose. Zur Spannungsversorgung ist das SPS05-UP vorgesehen, da hier auch ein zusätzlicher Neutralleiteranschluss für die Antenne vorhanden ist.
- Seite 9 · Schließen Sie die doppelt isolierte Antennenleitung des Radios an die dafür vorgesehene Klemme des Netzteils an, nachdem Sie die Leitung in die Schalterdose, in der das Netzteil eingebaut wird (Bild unten rechts) und durch die dafür vorgesehene Bohrung der Isolierplatte (siehe Bild unten links) geführt haben.
- Seite 10 die erforderliche Länge von der individuellen Einbausituation abhängt, kann keine allgemein gültige Vorgabe gemacht werden. · Nun ist der Lautsprecher auf den mitgelieferten Montagerahmen aufzu- kleben und die Lautsprecherleitungen sind auf der Seite, die später in Richtung Radiomodul zeigt, durch die Aussparung des Montagerahmens zu führen: ·...
- Seite 11 · Schließen Sie nun die Versorgungsspannungsleitungen (polrichtig, sie- he Seite 6 und 8) und die Lautsprecherleitungen (siehe Seite 6) an die entsprechenden Klemmen des Radiomoduls an. Wenn nur ein Lautsprecher angeschlossen wird, ist vorzugsweise der rechte Kanal zu verwenden und das Radio für Mono-Betrieb zu konfi- gurieren.
- Seite 12 · Zur Anpassung an das vorhandene Schalterprogramm bieten die meisten Schalterhersteller Adapterrahmen an, deren Innenabmessungen immer 50 x 50 mm betragen. Die zum Lieferumfang des Radios gehörenden Frontplatten haben Außenabmessungen von 50 x 50 mm und passen somit in diese Adapterrahmen. ·...
- Seite 13 · Kleben Sie die mit doppelseitiger Klebefolie versehene Lautsprecher- abdeckung in den Adapterrahmen des Lautsprechers ein: · Damit ist die Montage abgeschlossen. Nach Zuschalten der Netzspan- nung kann das Radio in Betrieb genommen werden.
-
Seite 14: Bedienung
4. Bedienung 4.1. Bedienelemente Die Bedienung des RDS100 UP erfolgt am Gerät mit Hilfe von insgesamt 8 kontaktlosen Sensorflächen (ff. „Tasten”), die bei Annäherung mit dem Finger die gewünschte Funktion ausführen. Alternativ zur Bedienung am Gerät besteht auch die Möglichkeit, sämt- liche Funktionen mit Hilfe einer Funk-Fernbedienung im FS20-System zu bedienen. -
Seite 16: Inbetriebnahme, Ein- Und Ausschalten
· Schalten Sie das Gerät mit der Stand-by-Taste am Gerät (unten links) oder mit Hilfe einer Fernbedienung (On) ein. Es wird kurz „RDS100 UP” angezeigt und dann der zuletzt gehörte Sender automatisch wieder aufgerufen. Bei der ersten Inbetriebnahme startet automatisch der Sendersuchlauf und stoppt beim ersten Sender mit ausreichender Feldstärke. -
Seite 17: Stationsspeicher Aufrufen
Abgespeicherte Senderfrequenzen bleiben dauerhaft, auch ohne Be- triebsspannung, erhalten. 4.7. Suchlaufempfindlichkeit einstellen Beim RDS100 UP kann die Empfindlichkeit beim Sendersuchlauf in vier Stufen verändert werden, wobei Level 1 die höchste und Level 4 die geringste Empfindlichkeit hat. Bei Level 1 stoppt der Suchlauf somit bereits bei sehr schwach einfallenden Sendern (u. -
Seite 18: Stereo-/Mono-Umschaltung
über die Taste „M/S”. 4.9. Sleep-Timer (automatisches Abschalten) Das RDS100 UP verfügt über einen „Sleep-Timer“, der von 5 bis 60 Minuten im 5-Minuten-Raster gesetzt werden kann. Nach Aktivierung des Sleep- Timers und Ablauf der eingestellten Zeit schaltet sich das Radio ab. - Seite 19 Das folgende Bild zeigt diese für eine Handfernbedienung FS20 S16 im Auslieferungszustand: Das RDS100 UP ordnet sich voll in das FS20-Adresssystem ein. Haus- und Adresscode werden durch die jeweiligen FS20-Sender bzw. -Fernbedie- nungen übertragen. Zur Hauscode- und Adresseinstellung lesen Sie bitte die Bedienungsanleitung des jeweiligen FS20-Senders.
-
Seite 20: Löschen Von Angelernten Fs20-Sendern
· Beim Loslassen der Tasten leuchtet die Kontrollleuchte des Senders kurz auf. · Am RDS100 UP blinkt das Sleep-Symbol. Jetzt startet die Zeitmessung für die einzustellende Laufzeit des Timers. · Nach Ablauf der gewünschten Laufzeit drücken Sie erneut die On- und Off-Taste des FS20-Senders gleichzeitig für 1 bis 3 Sekunden. - Seite 21 · Am RDS100 UP blinkt das Sleep-Symbol. · Drücken Sie jetzt die On-Taste des FS20-Senders für mehr als 0,4 Sekunden, das Sleep-Symbol verlischt. Jetzt ist der FS20-Timer des RDS100 UP wieder aktiviert und kann beim nächsten Einschalten des RDS100 UP gestartet werden.
-
Seite 22: Zusätzliche Hinweise - Bitte Beachten
5. Zusätzliche Hinweise - bitte beachten! Reichweite und Störungen, Repeater · Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. ·... -
Seite 23: Technische Daten
7. Technische Daten Empfangsbereich: ............87,5–108,0 MHz Abstimmung: ..automatischer Suchlauf (Empfindlichkeit einstellbar) Anzeige: ..........hinterleuchtetes Display mit RDS RDS: ....... Anzeige des Sendernamens im Klartext (8 Zeichen) Bedienung am Gerät: ..8 kapazitive Sensorflächen (Touch-Control) Fernbedienung: 16-Tasten-FS20-Funk-Fernbedienung, beliebige andere Fernbedienungen und Sender des FS20-Systems Stationsspeicher: ........... -
Seite 24: Anhang: Tastenfunktionen
8. Anhang: Tastenfunktionen...
