· Zur Anpassung an das vorhandene Schalterprogramm bieten die meisten
Schalterhersteller Adapterrahmen an, deren Innenabmessungen immer
50 x 50 mm betragen. Die zum Lieferumfang des Radios gehörenden
Frontplatten haben Außenabmessungen von 50 x 50 mm und passen
somit in diese Adapterrahmen.

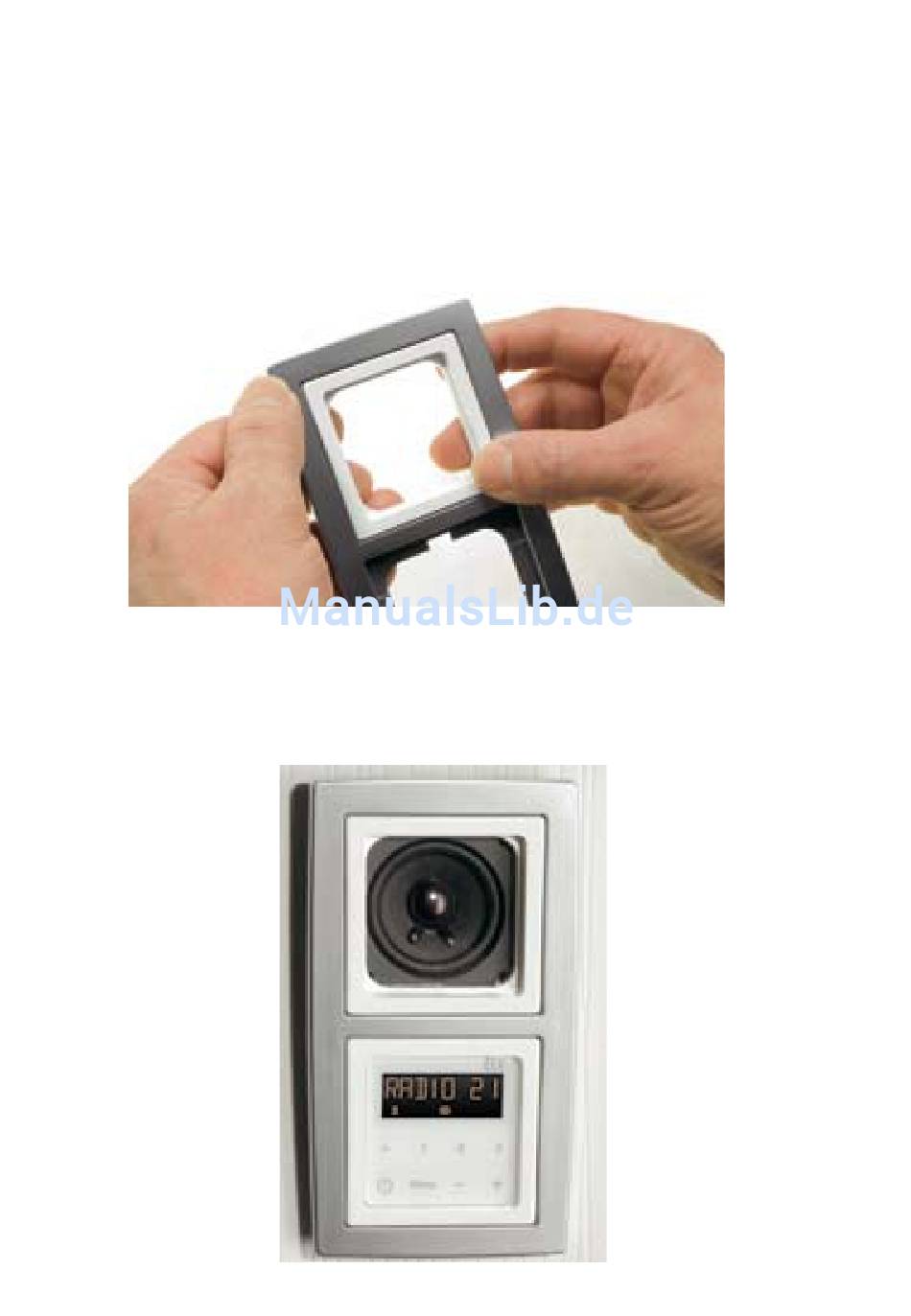

· Kleben Sie den Adapterrahmen des Lautsprechers direkt in den Abdeck-
rahmen des verwendeten Schalterprogramms:
· Legen Sie dann die Sensorplatine mit der aufgeklebten Frontplatte in
den zweiten Adapterrahmen und diese Kombination wiederum in den
Abdeckrahmen des Schalterprogramms ein.
· Setzen Sie dann diese Kombination so auf das Radiomodul auf, dass
die acht Steckkontakte in die zugehörigen Buchsenleisten fassen:
12
