elv RDS100 UP Bedienungsanleitung Seite 10

die erforderliche Länge von der individuellen Einbausituation abhängt,
kann keine allgemein gültige Vorgabe gemacht werden.

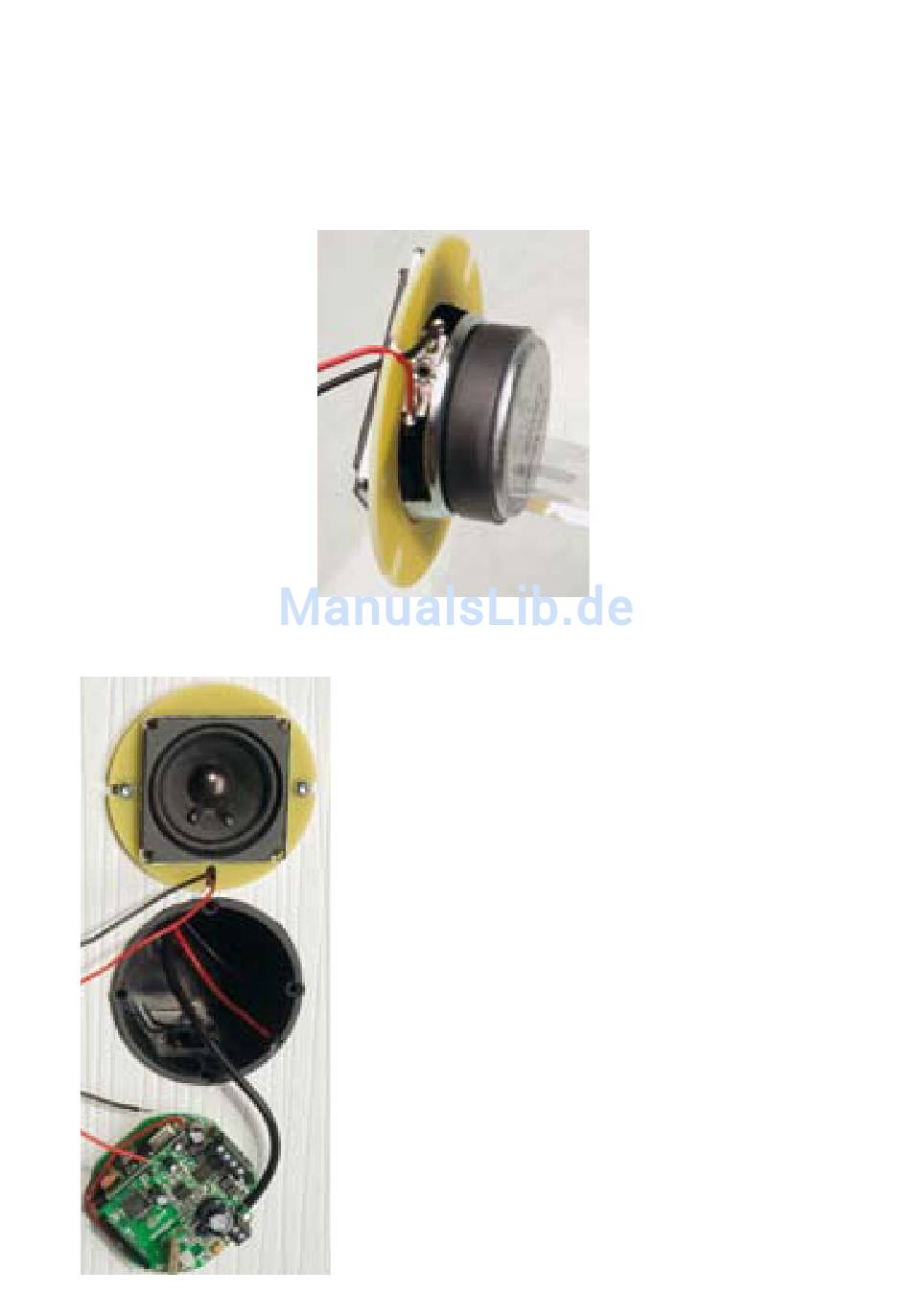

· Nun ist der Lautsprecher auf den mitgelieferten Montagerahmen aufzu-
kleben und die Lautsprecherleitungen sind auf der Seite, die später in
Richtung Radiomodul zeigt, durch die Aussparung des Montagerahmens
zu führen:
· Montieren Sie den so vorbereiteten Lautsprecher auf die Schalterdose,
wobei die Kabeldurchführung Richtung Radiomodul auszurichten ist:
10
Bitte beachten:
Die Montage des Lautsprechers ist grundsätz-
lich auch vom verwendeten Schalterprogramm
abhängig. Die beste Montagemöglichkeit
sollte vor dem Aufkleben des Lautsprechers
geprüft werden. Bei einigen Schalterprogram-
men ist innerhalb des Abdeckrahmens nicht
genügend Platz vorhanden, um den oberhalb
des Montagerahmens befindlichen Teil des
Lautsprechers unterzubringen. In diesen Fällen
wird der Lautsprecher an die Unterseite des
Montagerahmens geklebt (der Lautsprecher
verschwindet dann letztendlich etwas weiter
in die Unterputzdose). Wenn der Lautsprecher
unterhalb des Montagerahmens montiert wird,
ist zu bedenken, dass in den Eckbereichen des
Lautsprechers ggf. der Putz entfernt werden
muss. Der Montagerahmen muss im Ergeb-
nis plan auf der Wand aufliegen.
