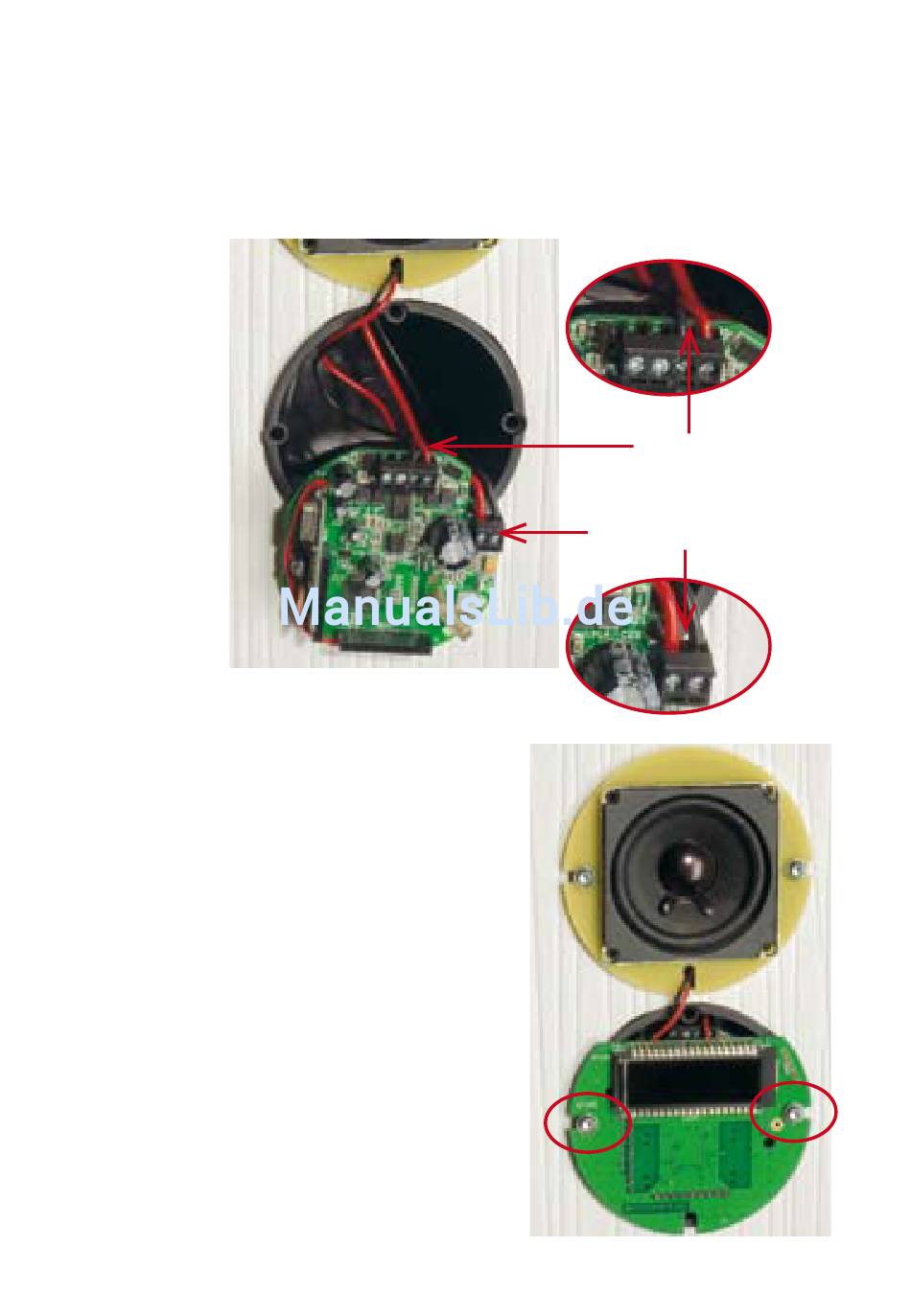

· Schließen Sie nun die Versorgungsspannungsleitungen (polrichtig, sie-
he Seite 6 und 8) und die Lautsprecherleitungen (siehe Seite 6) an die
entsprechenden Klemmen des Radiomoduls an.
Wenn nur ein Lautsprecher angeschlossen wird, ist vorzugsweise der
rechte Kanal zu verwenden und das Radio für Mono-Betrieb zu konfi-
gurieren.
· Stecken Sie nun die Displayplatine auf
die Radioplatine, legen Sie das Modul
in die Schalterdose ein und verschrau-
ben Sie es, wie im Bild rechts gezeigt,
mittels zweier Schrauben für Kunststoff
mit der Schalterdose.
Lautsprecher
Spannungsversorgung
