3.2. Einbau in eine UP-Installationsdose
Zum Lieferumfang des Radios gehört ein Satz von je drei Frontplatten- und
Lautsprecherabdeckungen in den Farben Weiß, Schwarz und Silber, die
je nach verwendetem Schalterprogramm zu nutzen sind.

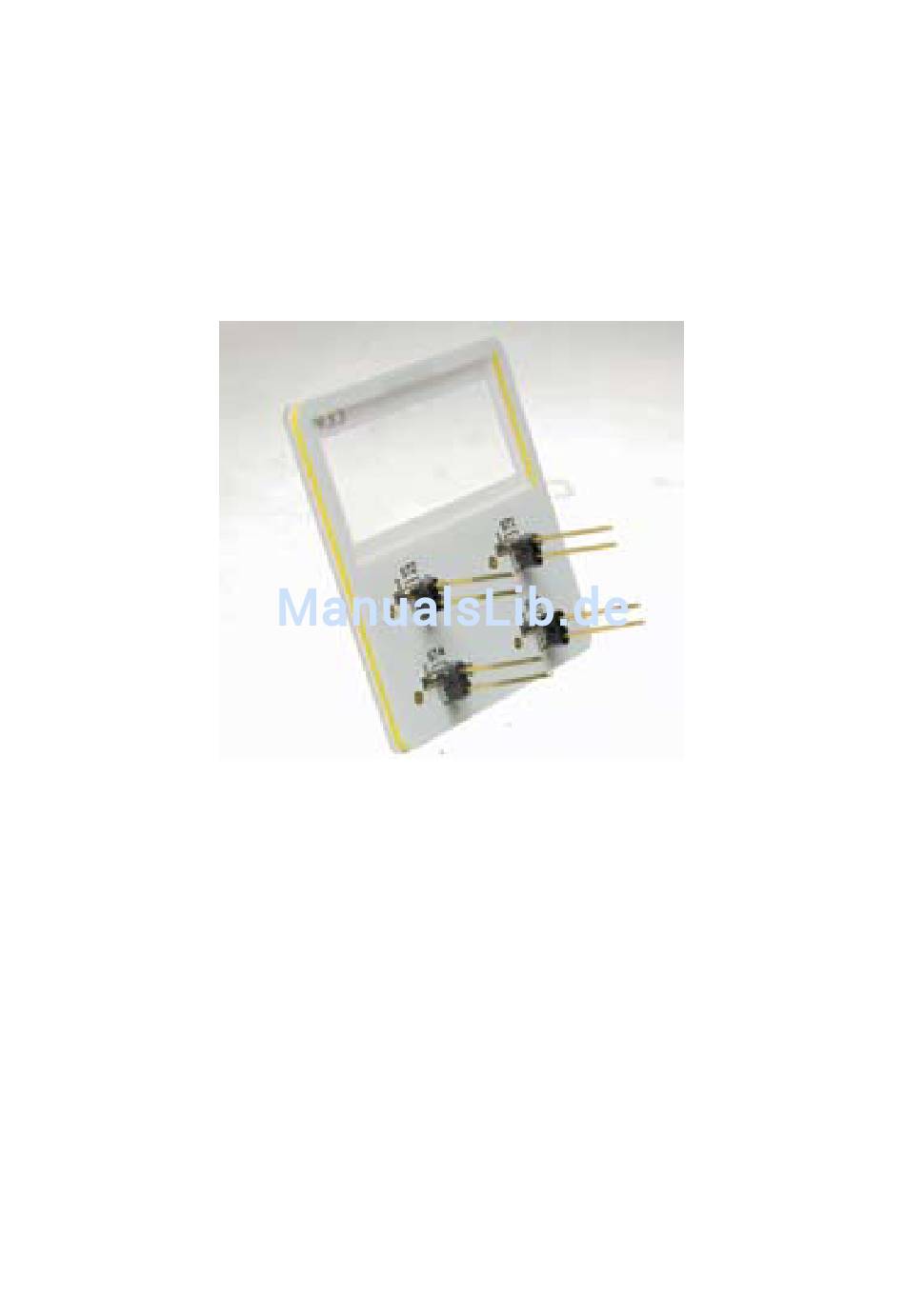

· Kleben Sie mit Hilfe des doppelseitigen Klebebands die gewünschte
Frontplatte auf die Sensorplatine, wie im folgenden Bild gezeigt.
Bitte beachten:
Beim Aufkleben ist auf eine gerade Ausrichtung zu achten und das
Display muss sich mittig im entsprechenden Fenster der Frontplatte
befinden. Um eine optimale Ausrichtung sicherzustellen, empfiehlt es
sich daher, die Displayplatine als Ausrichtungshilfe zu nutzen, indem
man vor dem Aufkleben beide Platinen zusammensteckt.
Für den Einbau in UP-Schalterdosen bestehen unterschiedliche Mög-
lichkeiten. In der Standard-Konstellation sind 2 nebeneinander oder 2
übereinander angeordnete Schalterdosen erforderlich. Üblicherweise wird
in der einen Dose das Radio und in der anderen Dose das Netzteil sowie
der Lautsprecher untergebracht. Dabei ist zu bedenken, dass eine tiefe
Dose erforderlich ist, wenn das Netzteil und der Lautsprecher in derselben
Schalterdose untergebracht werden sollen.
Für den Einbau des Radios reicht dann eine flache Schalterdose.
Wenn externe Lautsprecher, wie z. B. Decken-Einbaulautsprecher, an-
geschlossen werden sollen, besteht auch die Möglichkeit, das Netzteil
