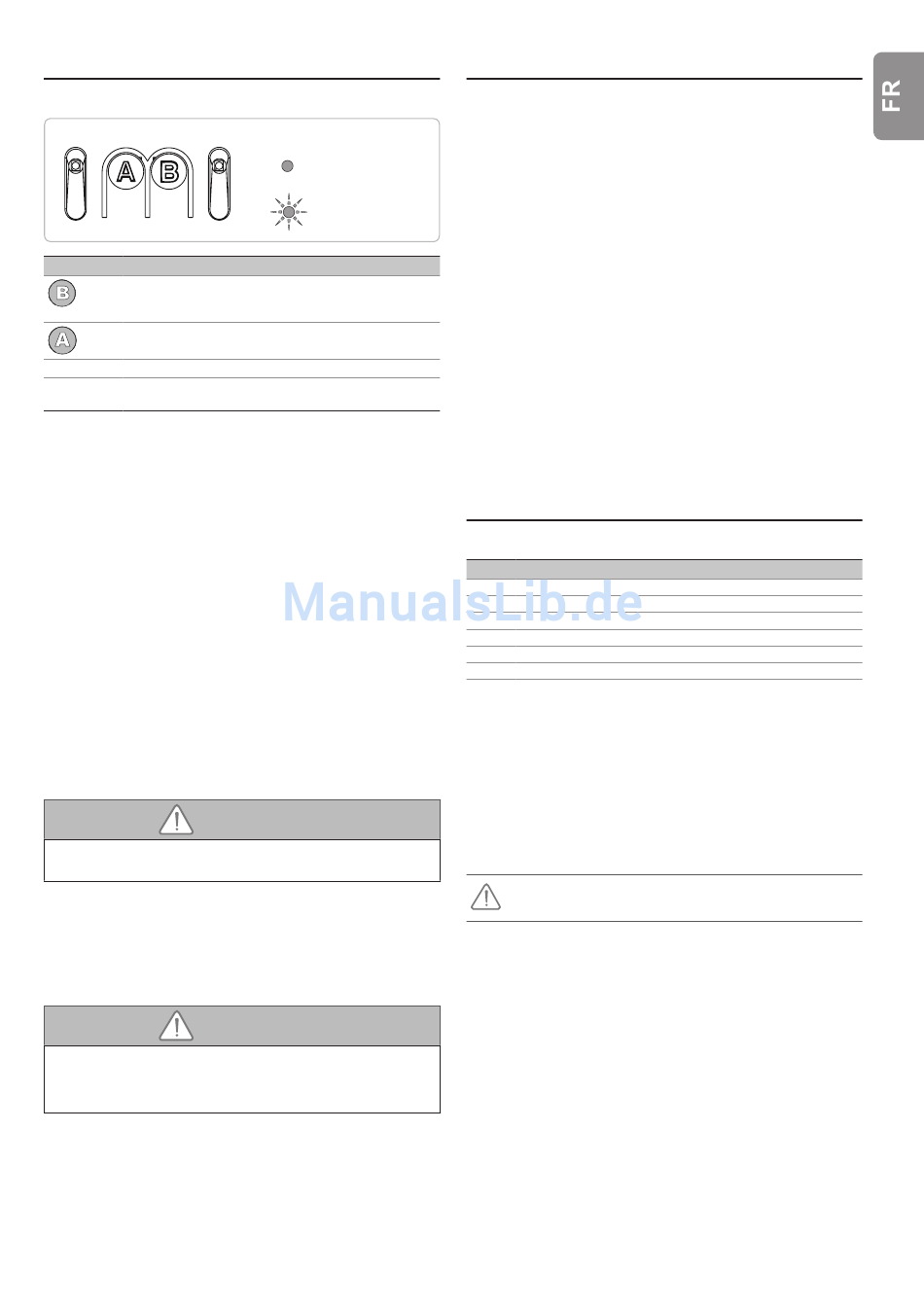

4 - PROGRAMMATION

4.1 Description des touches de programmation

Touches Fonction
- Déclenchement de l'auto-apprentissage
- Mémorisation/suppression des télécommandes
- Modification de la valeur d'un paramètre
- Utilisation du mode marche forcée
- Sélection d'un paramètre
Voyant A - Voyant paramètre sélectionné
Voyant B
- Voyant valeur de paramètre
- Voyant signalisation de défaut

4.2 Auto-apprentissage - Fig. 15

[1]. Commander le moteur avec la touche "A" pour que la navette de
transmission vienne s'embrayer sur le chariot et amener la porte en
position fermée :
- Maintenir l'appui sur la touche "A" pour provoquer le déplacement de
la navette.
- Relâcher la touche pour arrêter le déplacement.
- Maintenir à nouveau l'appui sur la touche "A" pour provoquer le
déplacement dans le sens opposé.
Relâcher la touche "A" avant tout forçage du moteur sur la porte.
[2]. Ajuster la position fermée à l'aide de la touche "A".
Relâcher la touche "A" avant tout forçage du moteur sur la porte.
[3]. Appuyer sur "B" pour lancer le cycle d'auto-apprentissage.
La porte effectue un cycle Ouverture Fermeture complet.
- Si l'auto-apprentissage est correct, le voyant B s'éteint.
- Si le cycle d'auto-apprentissage ne s'est pas déroulé correctement, le
voyant B reste clignotant (2 clignotements).
Durant l'auto-apprentissage :
- Si la porte est en mouvement, l'appui sur n'importe quelle touche stoppe
le mouvement et interrompt l'auto-apprentissage.
Il est possible d'accéder au mode auto-apprentissage à tout moment y compris
lorsque le cycle d'auto-apprentissage a déjà été effectué.
Nota : Les télécommandes livrées dans le kit sont déjà mémorisées.
AVERTISSEMENT
A la fin de l'installation, vérifier impérativement que la détection
d'obstacle est conforme à l'annexe A de la norme EN 12 453.
4.3 Verrouillage de l'accès aux paramètres (touche A)
- Fig. 16
Appuyer sur la touche A par impulsions successives jusqu'à ce que le
voyant A clignote 4 fois.
Appuyer une fois sur le bouton B :
- Le menu des paramètres (touche A) est verrouillé.
AVERTISSEMENT
A la fin de l'installation, le menu des paramètres doit impérativement
être verrouillé afin d'assurer la sécurité des utilisateurs.
Le non respect de cette consigne pourrait gravement blesser des
personnes, par exemple écrasées par la porte.
A ce niveau de l'installation, la motorisation Dexxo Compact
RTS est prête à fonctionner.
