Montageanleitung
DE
AC/DC-Netzteile
1-phasig
Power Supply
DN301x

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic ecomat200 DN301x

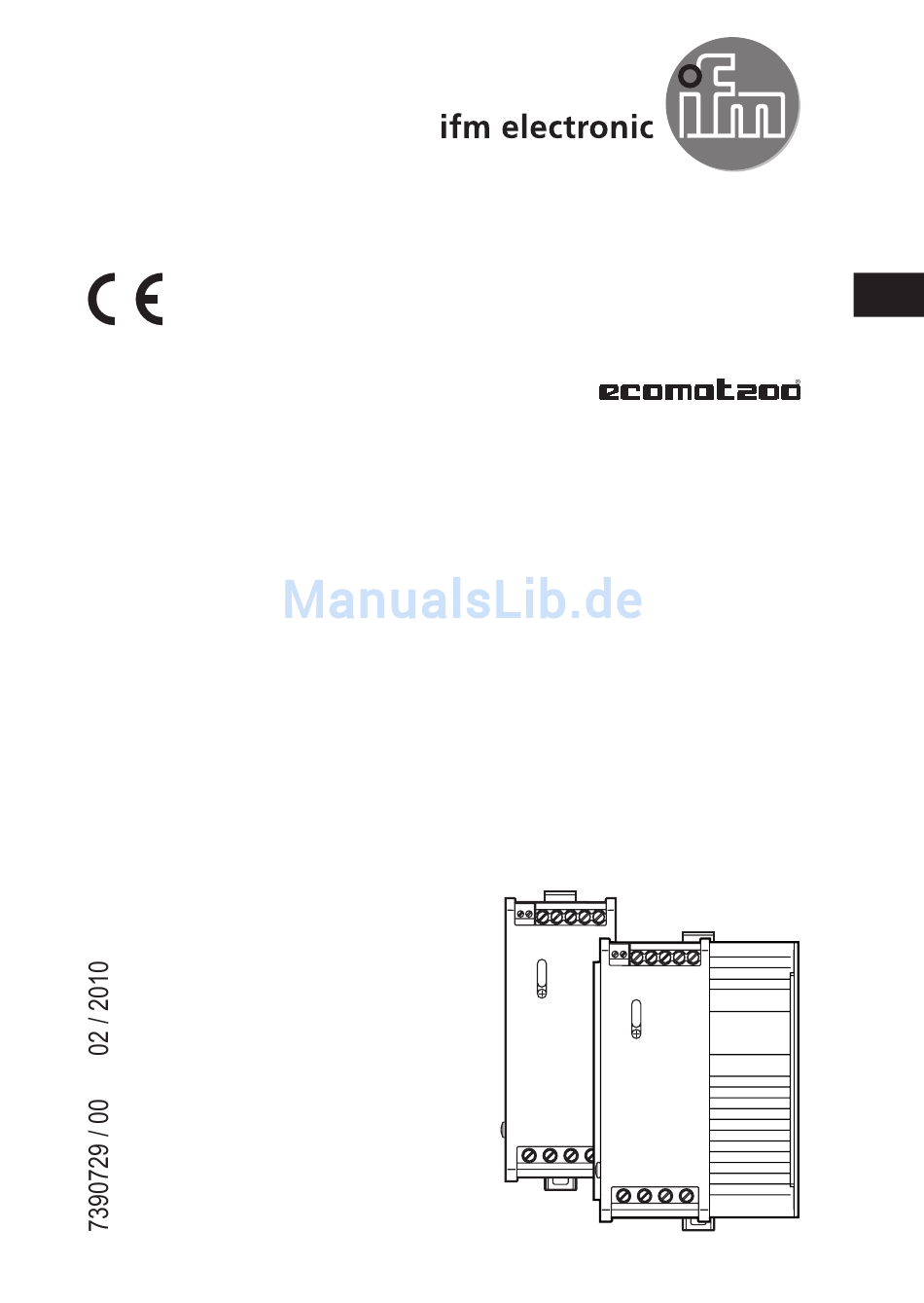

  • Seite 1 Montageanleitung AC/DC-Netzteile 1-phasig Power Supply DN301x...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Hinweise zu diesem Dokument ���������������������������������������������������������������������3 1�2 Verwendete Symbole �������������������������������������������������������������������������������������3 1�3 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Allgemein �������������������������������������������������������������������������������������������������������4 2�2 Montage und Anschluss ��������������������������������������������������������������������������������4 2�3 Eingriffe in das Gerät �������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Einbaulage des Gerätes ��������������������������������������������������������������������������������5 4�2 Gerät auf Tragschiene setzen �����������������������������������������������������������������������6 4�3 Gerät demontieren �����������������������������������������������������������������������������������������6...
  • Seite 3: Vorbemerkung

    Vorbemerkung Hinweise zu diesem Dokument Dieses Dokument gilt für Geräte des Typs "Power Supply" (Art�-Nr�: DN301x)� Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Elektrofachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, mög- liche Gefährdungen zu erkennen und zu vermeiden, die der Einsatz des Gerätes verursachen kann�...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Allgemein ► Angaben dieser Anleitung befolgen� ► Warnhinweise auf dem Gerät beachten� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung kön- nen die Sicherheit von Menschen und Anlagen beeinträchtigen� Montage und Anschluss Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist�...
  • Seite 5: Montage

    WARNUNG Das Gerät nicht in Applikationen einsetzen, in denen eine Fehlfunktion des Gerätes personengefährdende Auswirkungen hat� Montage Einbaulage des Gerätes DC Ausgangsspannung oben AC Eingangsspannung unten Konvektionskühlung A: Freiräume zur Konvektionskühlung ► Tragschiene zur Aufnahme des Gerätes horizontal montieren� ► Freiräume zur Konvektionskühlung einhalten (→ Datenblatt).
  • Seite 6: 4�2 Gerät Auf Tragschiene Setzen

    Gerät auf Tragschiene setzen � � 1� Gerät anwinkeln und auf die Oberkante der Tragschiene setzen� 2� Gerät nach unten schwenken und mit einem Druck verriegeln� > Gerät rastet hörbar ein� Gerät demontieren � � � � 1� Verriegelungsbügel nach unten drücken oder alternativ mit einem Schrauben- dreher nach unten ziehen�...
  • Seite 7: Elektrischer Anschluss

    Elektrischer Anschluss WARNUNG Berührgefährliche Spannungen� Bei Berührung elektrischer Schlag möglich� ► Anlage vor der Arbeit am Gerät spannungsfrei schalten� ► Anlage gegen versehentliches Wiedereinschalten sichern� ► Anschlussleitungen gemäß Anschlussleistung und Umgebungsbedingung wählen� ► Bei flexiblen Anschlussleitungen Aderendhülsen verwenden� ► Erdungsklemme PE mit Schutzleiter belegen� ►...
  • Seite 8: 5�2�1 Schaltverhalten

    5.2.1 Schaltverhalten DC ok Ausgang Betriebsart DC Ausgangsspannung Relais angezogen Normalbetrieb 24���28 V (Schließer geschlossen) Überlast < 20 V Kurzschluss < 3 V Relais abgefallen Überspannung (extern) > 32 V (Schließer geöffnet) AC Eingangsspannung fehlt interner Gerätefehler Externe Sicherung ► Leitungen der AC Eingangsspannung mit Leitungsschutzschalter absichern (Sicherungswert → Geräteaufdruck oder Datenblatt).
  • Seite 9: Bedien- Und Anzeigeelemente

    WARNUNG Vorsicht bei der Bedienung im eingeschaltetem Zustand� Aufgrund der Schutzart IP 20 ist der Kontakt mit berührgefährlichen Spannungen möglich� ► Bedienung des Gerätes nur durch eine Elektrofachkraft vornehmen� Bedien- und Anzeigeelemente � � � � � � � � Gerätebreite 50 mm Gerätebreite >...
  • Seite 10: Betrieb

    Betrieb VORSICHT Aufgrund der Eigenerwärmung kann es auf der Geräteoberfläche zu hohen wahrnehmbaren Temperaturen kommen� Verbrennungen sind möglich� ► Gerät im Betrieb und unmittelbar nach dem Ausschalten nicht berühren� Technische Daten Datenblätter Datenblätter sind abrufbar unter: www.ifm.com → Datenblatt-Suche → DN301x Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei und enthält keine vom Anwender zu wartenden Bau- teile�...
