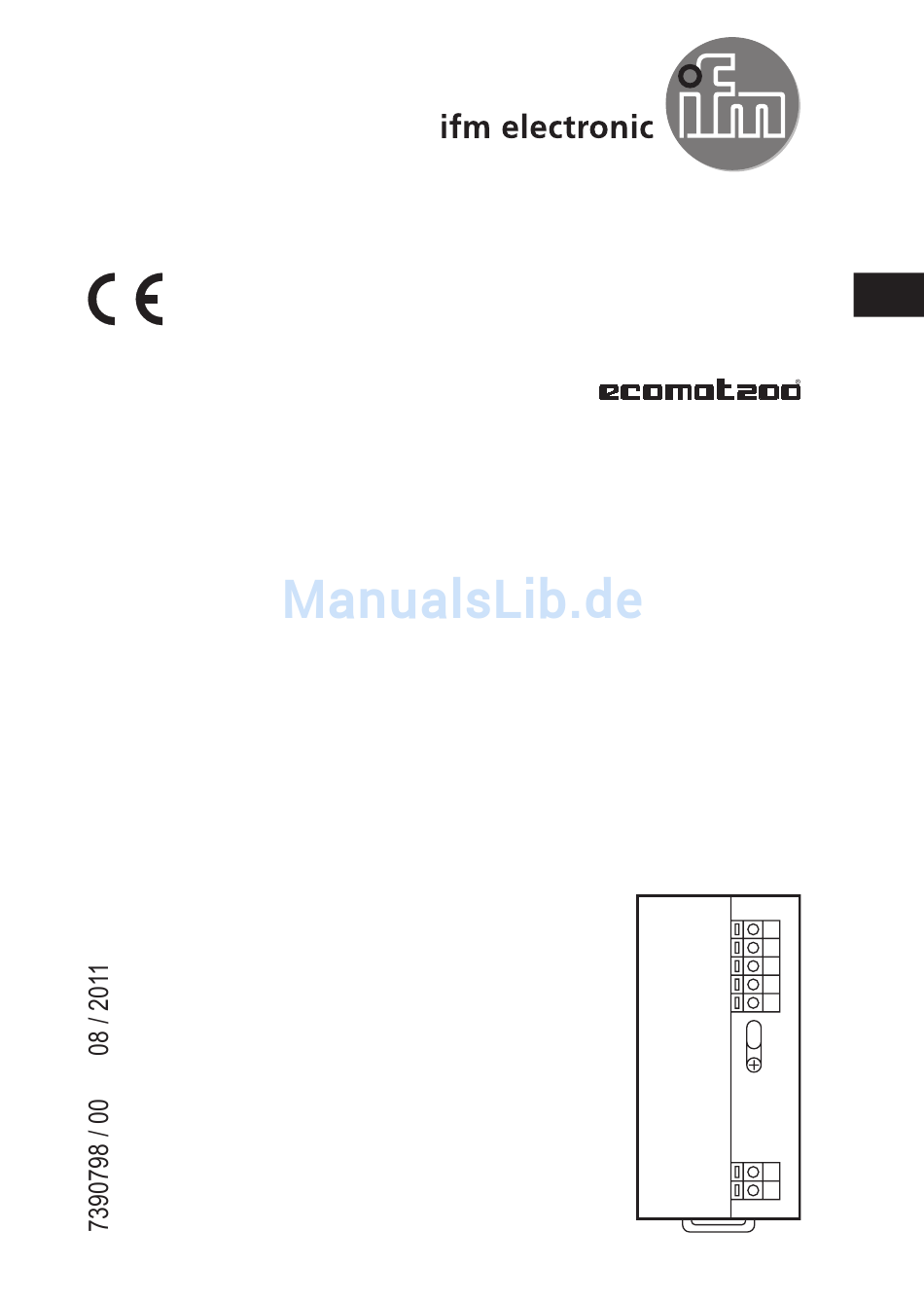

  • Seite 1 Montageanleitung AC/DC-Netzteile 1-phasig Power Supply DN1030 DN1031...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Hinweise zu diesem Dokument ���������������������������������������������������������������������3 1�2 Verwendete Symbole �������������������������������������������������������������������������������������3 1�3 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Allgemein �������������������������������������������������������������������������������������������������������4 2�2 Montage und Anschluss ��������������������������������������������������������������������������������4 2�3 Eingriffe in das Gerät �������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Einbaulage des Gerätes ��������������������������������������������������������������������������������5 4�2 Gerät auf Tragschiene setzen �����������������������������������������������������������������������6 4�3 Gerät demontieren �����������������������������������������������������������������������������������������6...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Hinweise zu diesem Dokument Dieses Dokument gilt für Geräte des Typs "Power Supply" (Art�-Nr�: DN103x)� Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Elektrofachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, mög- liche Gefährdungen zu erkennen und zu vermeiden, die der Einsatz des Gerätes verursachen kann�...
  • Seite 4: Sicherheitshinweise

    2 Sicherheitshinweise 2.1 Allgemein ► Angaben dieser Anleitung befolgen� ► Warnhinweise auf dem Gerät beachten� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung kön- nen die Sicherheit von Menschen und Anlagen beeinträchtigen� 2.2 Montage und Anschluss Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist�...
  • Seite 5: Montage

    4 Montage 4.1 Einbaulage des Gerätes 1: DC Ausgangsspannung oben 2: AC Eingangsspannung unten 3: Konvektionskühlung A: Freiräume zur Konvektionskühlung ► Tragschiene zur Aufnahme des Gerätes horizontal montieren� ► Freiräume zur Konvektionskühlung einhalten (→ Datenblatt).
  • Seite 6: 4�2 Gerät Auf Tragschiene Setzen

    4.2 Gerät auf Tragschiene setzen 1� Gerät anwinkeln und auf die Oberkante der Tragschiene setzen� 2� Gerät nach unten schwenken und mit einem Druck verriegeln� > Gerät rastet hörbar ein� 4.3 Gerät demontieren 1� Verriegelungsbügel mit einem Schraubendreher nach unten ziehen� 2�...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss WARNUNG Berührgefährliche Spannungen� Bei Berührung elektrischer Schlag möglich� ► Anlage vor der Arbeit am Gerät spannungsfrei schalten� ► Anlage gegen versehentliches Wiedereinschalten sichern� ► Anschlussleitungen gemäß Anschlussleistung und Umgebungsbedingung wählen� ► Bei flexiblen Anschlussleitungen Aderendhülsen verwenden� ► Gerät gemäß Anschlussbelegung anschließen� Anschlussbelegung → Geräteaufdruck oder Datenblatt.
  • Seite 8: 5�2 Aderquerschnitte

    5.2 Aderquerschnitte Leitungsart max� Aderquerschnitt massiv 1,5 mm² flexibel 1,5 mm² (mit Aderendhülse) − 5.3 DC ok Ausgang Der DC ok Ausgang ist ein Halbleiterausgang� Er dient zur Anschaltung von Mel- de- oder Steuereinrichtungen� Anschlusswerte DC ok Ausgang → Datenblatt 5.3.1 Schaltverhalten DC ok Ausgang Betriebsart DC Ausgangsspannung durchgeschaltet...
  • Seite 9: 5�4 Externe Sicherung

    5.4 Externe Sicherung ► Leitungen der AC Eingangsspannung mit Leitungsschutzschalter absichern (Sicherungswert → Geräteaufdruck oder Datenblatt). ► Nationale Vorschriften beachten� 5.5 Parallelschaltung DN103x DN103x Prinzipschaltbild Maximal 2 Geräte mit gleicher Artikel-Nr� parallel schalten (z�B� 2 x DN1030 oder 2 x DN1031)� Die DC Ausgangsspannungen der Geräte müssen gleich sein� ►...
  • Seite 10: Bedien- Und Anzeigeelemente

    6 Bedien- und Anzeigeelemente 1: LED DC ok (grün) 2: Potentiometer 24���28 V DC Ausgangsspannung 3: Verriegelungsbügel 6.1 LED-Zustände DC ok (grün) Betriebsart DC Ausgangsspannung Normalbetrieb > 20 V Überlast Kurzschluss Überspannung (extern) < 20 V AC Eingangsspannung fehlt interner Gerätefehler 7 Betrieb VORSICHT Aufgrund der Eigenerwärmung kann es auf der Geräteoberfläche zu hohen...
  • Seite 11: Technische Daten

    8 Technische Daten 8.1 Datenblätter Datenblätter sind abrufbar unter: www.ifm.com → Datenblatt-Suche → DN103x 9 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei und enthält keine vom Anwender zu wartenden Bau- teile� WARNUNG Eingriffe in das Gerät können die Sicherheit von Menschen und Anlagen beeinträchtigen�...
