Bedienungsanleitung
DE
Füllstandsregelungsrelais
DL0203

Werbung

loading

Inhaltszusammenfassung für IFM Electronic Ecomat200 DL0203

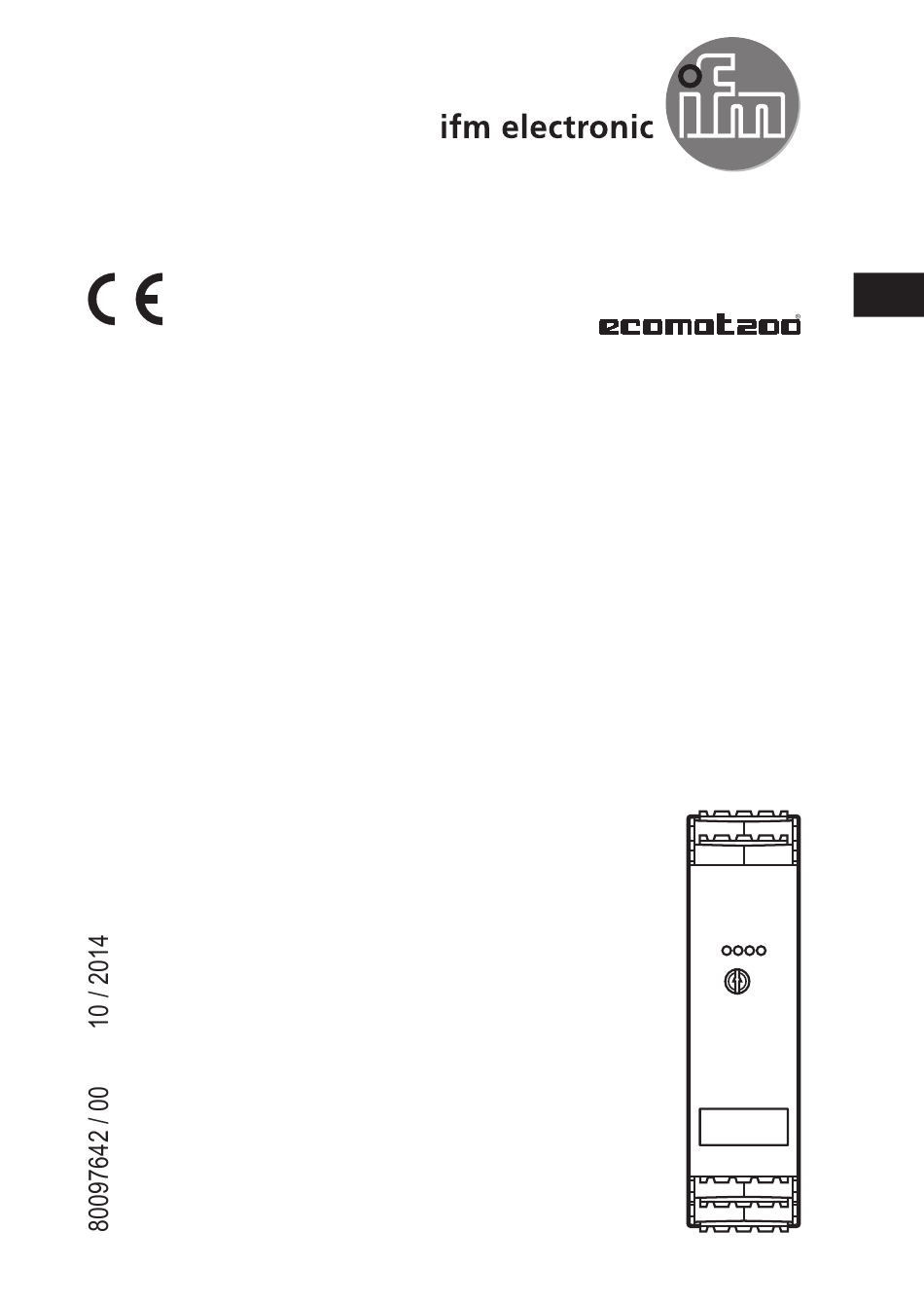

  • Seite 1 Bedienungsanleitung Füllstandsregelungsrelais DL0203...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole und Warnhinweise ������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 2�1 Allgemeines ���������������������������������������������������������������������������������������������������5 2�2 Zielgruppe ������������������������������������������������������������������������������������������������������5 2�3 Elektrischer Anschluss �����������������������������������������������������������������������������������5 2�4 Handhabung ��������������������������������������������������������������������������������������������������6 2�5 Montageort ����������������������������������������������������������������������������������������������������6 2�6 Gehäusetemperatur ���������������������������������������������������������������������������������������6 2�7 Eingriffe in das Gerät �������������������������������������������������������������������������������������6 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������7 3�1 Funktion ���������������������������������������������������������������������������������������������������������8 3�1�1 Schaltdiagramm ������������������������������������������������������������������������������������9 4 Anzeige- und Bedienelemente ���������������������������������������������������������������������������10...
  • Seite 3 6�6 Anschluss des Ventils oder der Pumpe �������������������������������������������������������15 7 Einstellungen �����������������������������������������������������������������������������������������������������16 7�1 Eingangsverzögerung ����������������������������������������������������������������������������������16 8 Maßzeichnung ���������������������������������������������������������������������������������������������������17 9 Technische Daten ����������������������������������������������������������������������������������������������17 9�1 Zulassungen/Normen ����������������������������������������������������������������������������������18 10 Fehlerbehebung�����������������������������������������������������������������������������������������������19 11 Wartung, Instandsetzung, Entsorgung �������������������������������������������������������������19 11�1 Wartung������������������������������������������������������������������������������������������������������19 11�2 Reinigen der Gehäuseoberfläche ��������������������������������������������������������������19 11�3 Instandsetzung �������������������������������������������������������������������������������������������19 11�4 Entsorgung �������������������������������������������������������������������������������������������������19 Das vorliegende Dokument ist die Originalanleitung�...
  • Seite 4 1 Vorbemerkung Dieses Dokument gilt für das Füllstandsregelungsrelais DL0203� Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb, die Installation oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5 2 Sicherheitshinweise 2.1 Allgemeines Befolgen Sie die Angaben der Betriebsanleitung� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Ver- wendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Montage und Anschluss müssen den gültigen nationalen und internationalen Nor- men entsprechen�...
  • Seite 6 2.4 Handhabung Vorsicht bei Bedienung im eingeschalteten Zustand� Sie ist aufgrund der Schutzart IP20 nur durch Fachkräfte zulässig� 2.5 Montageort Das Gerät muss für den bestimmungsgemäßen Betrieb in ein nur mit Werkzeug zu öffnendes Gehäuse oder in einen geschlossenen Schaltschrank (beide Schutz- art IP 54 oder höher) als Umhüllung im Sinne der EN 61010 eingebaut werden�...
  • Seite 7 3 Bestimmungsgemäße Verwendung Das Gerät wird für die Einhaltung eines Mediumfüllstands zwischen 2 Sensoren verwendet� Es steuert den Einlauf in einen Behälter (z�B� Ventil oder Pumpe)� Das Gerät erhält Signale von 2 externen Sensoren und schaltet seine Ausgänge gemäß der einstellbaren Eingangsverzögerung� Die Eingangsverzögerung schützt vor ungewolltem Schalten aufgrund von Wellen auf der Oberfläche eines Mediums�...
  • Seite 8 3.1 Funktion In 1 In 2 Füllstandsregelung 1: Sensor 1 mit Öffnerausgang für Eingang 1 (oberer Füllstand) 2: Sensor 2 mit Schließerausgang für Eingang 2 (unterer Füllstand) 3: Behälter mit Flüssigkeit oder trockenem Schüttgut 4: Ventil oder Pumpe (Einlauf) 5: Relaisausgang 6: Transistorausgang 7: SPS oder Meldeeinrichtung Prozess...
  • Seite 9 3.1.1 Schaltdiagramm Level t [s] Sensor 1 Sensor 2 Power Output = Relais angezogen, d�h� geschaltet (Transistorausgang leitend) 1: Füllstand des Mediums 2: Sensor 1 mit Öffnerausgang für Eingang 1 (oberer Füllstand) 3: Sensor 2 mit Schließerausgang für Eingang 2 (unterer Füllstand) 4: Stromversorgung 5: Ausgang Schaltpunkt Sensor 1 (oberer Füllstand)
  • Seite 10 4 Anzeige- und Bedienelemente Anzeige- und Bedienelemente 1: LEDs 2: Potentiometer 3: Beschriftungsfeld 4.1 LEDs Farbe Status Beschreibung Power grün Spannungsversorgung in Ordnung Input 1 gelb Signal Eingang 1 "High" Output grün Relais angezogen (Transistor leitend) Input 2 gelb Signal Eingang 2 "High" Fehlersignale und -diagnose (→...
  • Seite 11 5 Montage 5.1 Montage des Gerätes ► Das Gerät auf eine 35 mm DIN-Profilschiene montieren� ► Ausreichend Platz zu Boden oder Deckel des Schaltschrankes lassen, um eine Luftzirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden� ► Beim Aneinanderreihen mehrerer Geräte die Eigenerwärmung aller Geräte beachten�...
  • Seite 12 6 Elektrischer Anschluss 6.1 Anschlusszubehör Das Gerät wird inklusive Anschlussstecker geliefert� Informationen zum verfügbaren Zubehör unter: www.ifm.com → Datenblattsuche → Artikelnummer → Zubehör 6.2 Klemmenbelegung Power 01 02 03 04 05 06 07 08 21 22 23 24 1 2 3 4 Sensor supply Input 1...
  • Seite 13 6.3 Spannungsversorgung (Power) ► Spannungsversorgung siehe Typenschild� ► Gerät nur an eine der möglichen Spannungsanschlüsse anschließen, d�h� entweder an Klemmen 21/22 und 23/24 (AC) oder an Klemmen 1/2 und 3/4 (24 V DC)� ► Versorgungs- und Signalleitungen getrennt voneinander verlegen� Abhängig von den Einsatzbedingungen ggf�...
  • Seite 14 6.4 Eingänge 6.4.1 Allgemeines Die Zuordnung der Sensoren zu den Eingängen ist fest vorgegeben� Eingang 1 = Sensor 1 mit Öffnerausgang (oberer Füllstand) Eingang 2 = Sensor 2 mit Schließerausgang (unterer Füllstand) Der Anschluss von mechanischen Schaltkontakten ist nicht empfehlens- wert, da diese zum Prellen neigen und Fehlimpulse erzeugen�...
  • Seite 15 6.5 Ausgänge 6.5.1 Relaisausgang ► Den Wechslerkontakt in Abhängigkeit von dem verwendeten Ventil oder der benutzten Pumpe anschließen (→ 6.6 Anschluss des Ventils oder der Pumpe). ► Um übermäßigem Verschleiß entgegenzuwirken und um die EMV-Normen einzuhalten, die Kontakte beim Schalten induktiver Lasten entstören� WARNUNG Bei AC-Versorgung des Gerätes (Klemmen 21/22 und 23/24) darf zum Schalten einer AC-Spannung über den Relaisausgang ausschließlich der gleiche Außen-...
  • Seite 16 7 Einstellungen ► Das stufenlos einstellbare Potentiometer mit einem passenden Schraubendre- her einstellen� 7.1 Eingangsverzögerung Die Eingangsverzögerung bestimmt die minimale Dauer des auszuwertenden stabilen Eingangssignals� Sie schützt vor ungewolltem Schalten aufgrund von Wellen auf der Oberfläche eines Mediums� Wert 0…10 s...
  • Seite 17 8 Maßzeichnung 25,4 109,1 9 Technische Daten Füllstandsregelungsrelais DL0203 Nennspannung AC 110���240 Nennfrequenz [Hz] 50���60 Spannungstoleranz -20/+10 Leistungsaufnahme Alternativ Nennspannung DC 27 (typ� 24) Spannungstoleranz -20/+10 Leistungsaufnahme Hilfsenergie für Sensorik 18,5...30 DC SELV, ≤ 100 mA Sensortyp PNP (Typ 2 gemäß IEC 61131-2) Eingangsfrequenz [Hz] ≤...
  • Seite 18 Füllstandsregelungsrelais DL0203 Relais Kontaktbelastbarkeit ohmsche Last (240 V AC oder 24 V DC) galvanisch getrennt verstärkte Isolierung nach EN 61010 Überspannungskategorie II, Verschmutzungsgrad 2 bis 240 V AC Nennspan- nung Transistor Schaltspannung 10…30 DC SELV Transistor Strombelastbarkeit [mA] ≤ 100 Schutzart Gehäuse / Klem- IP 20 / IP 20 Umgebungstemperatur...
  • Seite 19 10 Fehlerbehebung Fehler Fehlerbehebung Sensordrahtbruch oder falscher Sensoren und ihre Anschlüs- Sensortyp se prüfen Kurzschluss an Sensorversorgung Kurzschluss beseitigen Kurzschluss an Transistorausgang Kurzschluss beseitigen interner Gerätefehler Service kontaktieren Legende: blinkt beliebig 11 Wartung, Instandsetzung, Entsorgung 11.1 Wartung Das Gerät ist wartungsfrei� 11.2 Reinigen der Gehäuseoberfläche ►...
