Kaba Mauer 82132 Code-Combi B Montageanleitung Seite 5

Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit
•
Beim Vertauschen der Anschl sse können keine Schäden an der Schlosselektronik hervorgerufen werden. Das Schloss
ist in diesem Falle jedoch nicht funktionsbereit und muss entsprechend der Anschlussbeschreibung korrekt
angeschlossen werden.
•
Zum Lösen der Steckerverbindung zwingend den Verrastclip des Steckers gegen das Steckergehäuse dr cken. Den
Stecker beim Herausziehen am Steckergehäuse und nicht am Kabel greifen.

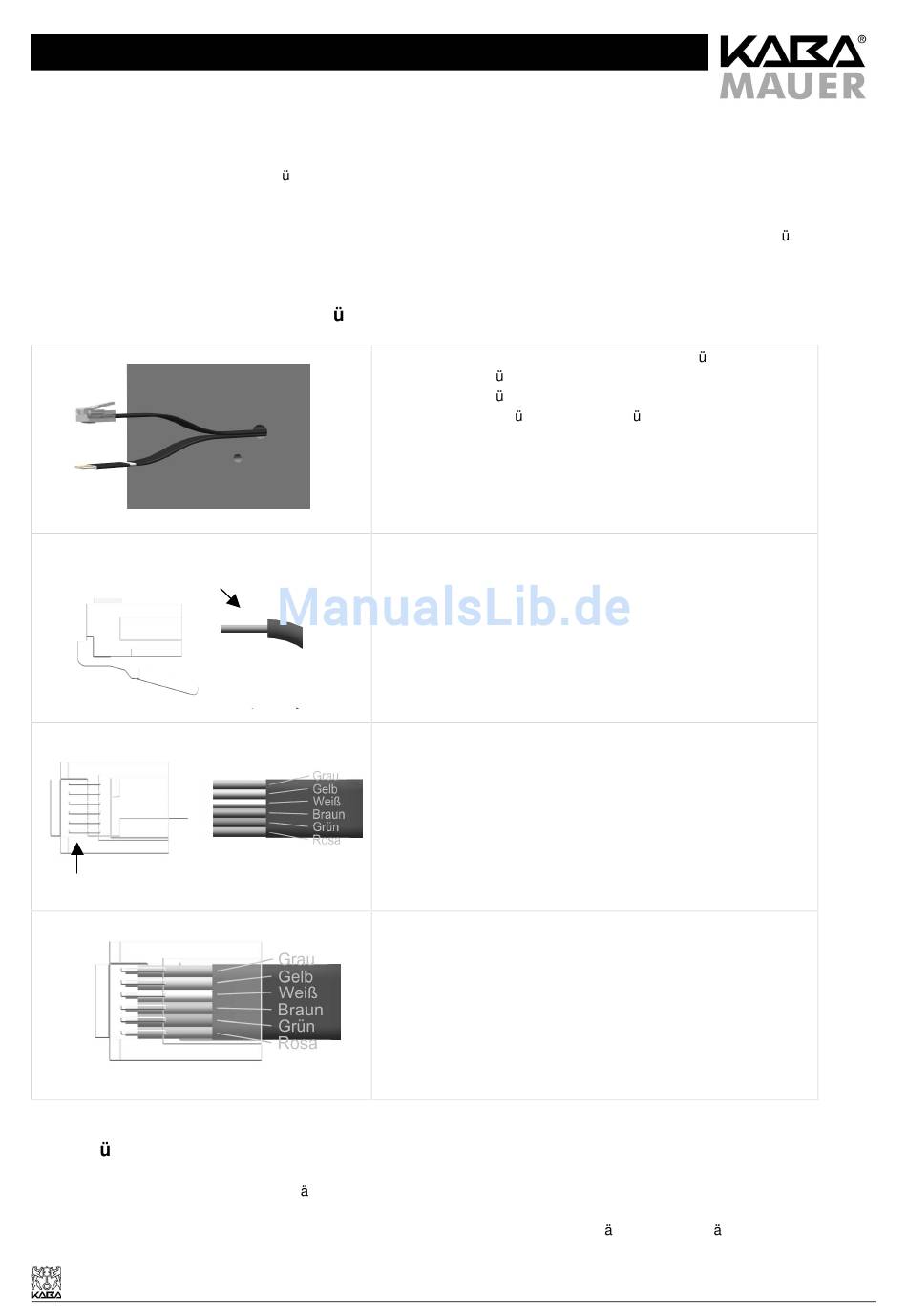

4 Batteriestecker vercrimpen (Ausf hrung Batteriefach integriert im Beschlag)
Stecker Kontaktseite
5 Endpr fung
•
Die Funktion des Schlosses ist gem ß der Bedienungsanleitung zu testen. Die mechanische Öffnung mit dem
Doppelbartschlüssel muss ebenfalls getestet werden.
•
Beim Öffnen des Schlosses ist darauf zu achten, dass sich der Balkengriff leichtg ngig bewegen l sst.
Kaba Mauer GmbH – Frankenstr. 8-12 – D-42579 Heiligenhaus – Tel.: +49/2056/596-0 – Fax: +49/2056/596-139 – www.kaba-mauer.de
Kabel durch das vorgesehene Durchgangsloch f hren:
Seitenansicht: Einsteckposition
rosa Litze
Draufsicht: Einsteckposition
Litzen in die vorgesehenen Nuten bis zum Anschlag einschieben
und nach Crimpzangenanleitung (Herstellerangaben) vercrimpen
Stecker f r Tastatur ist werksseitig vercrimt
Stecker f r Batterie (mit Aufkleber „Bat.") muss nach
dem Durchf hren durch die T r abisoliert und vercrimt
werden
Seite 5
Stand 06.10.2004
