Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit
Technische Daten:
•
Riegelhub 12 mm
•
Riegel berstand im ausgeschlossenen Zustand: ca. 14 mm
•
Die maximal zulässige auf den Riegel entgegen der Schließrichtung wirkende Kraft, die maximale Sperrkraft und die
seitliche Riegelbelastung entspricht 1KN und sollte diese nicht berschreiten. Es wird empfohlen konstruktiv eine
beidseitige Riegelsperrung oder eine Riegelunterst tzung vorzusehen.
•
Das Betätigungsdrehmoment am Schl ssel darf 2,5 Nm nicht berschreiten.
•
Riegelwerksanbindung: Über die zwei stirnseitig vorhandenen M4-Gewinde im Riegelkopf.
•
Optionale Riegelwerksanbindung: Über einen Treibdorn im Riegelkopf.
3 Montage

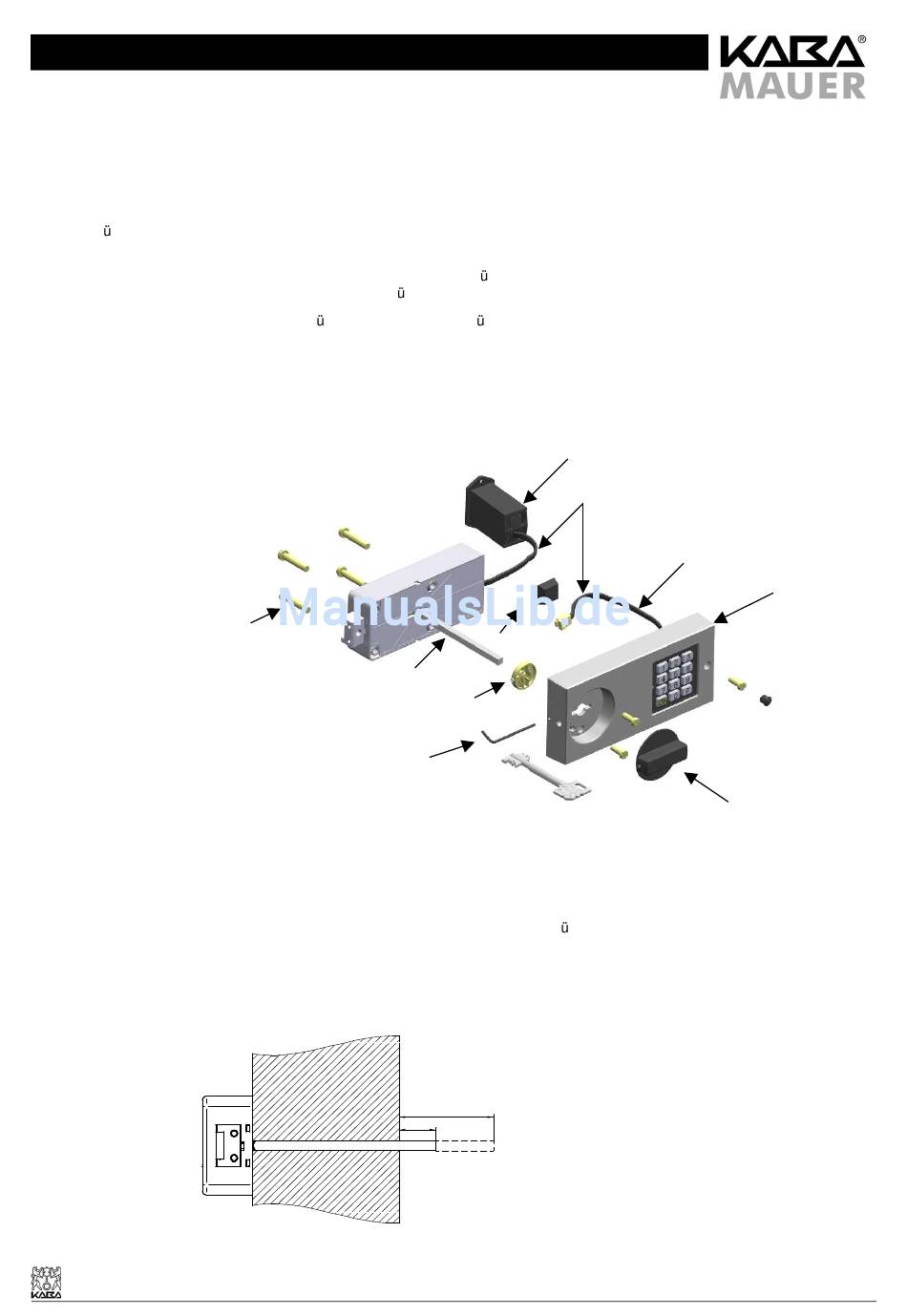

Abb. 4: Montageschritte
Mit Hilfe der Befestigungsschrauben Schloss justieren und verschrauben.
Selbstklebenden Gummipuffer gemäß Montageskizze aufkleben. Klebefläche vorher sorgfältig entfetten.
Antriebswelle mit der gebohrten Seite voraus ins Schloss bis Anschlag einf hren (nur so ist die Schlossfunktion
sichergestellt).
•
Ablängen der Antriebswelle (vor der Montage): das notwendige Längenmaß ergibt sich aus „Abstandsmaß zwischen
Montageebene Schloss zu Montageebene Bedieneinheit" + „46 mm" (Toleranz: - 0,5 mm). Ablängen nur auf der nicht
gebohrten Seite!
Abb. 5:
