Kaba Mauer Varios TD-LED Montageanleitung

Montageanleitung 82111 Varios-TD mit LED
Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
•

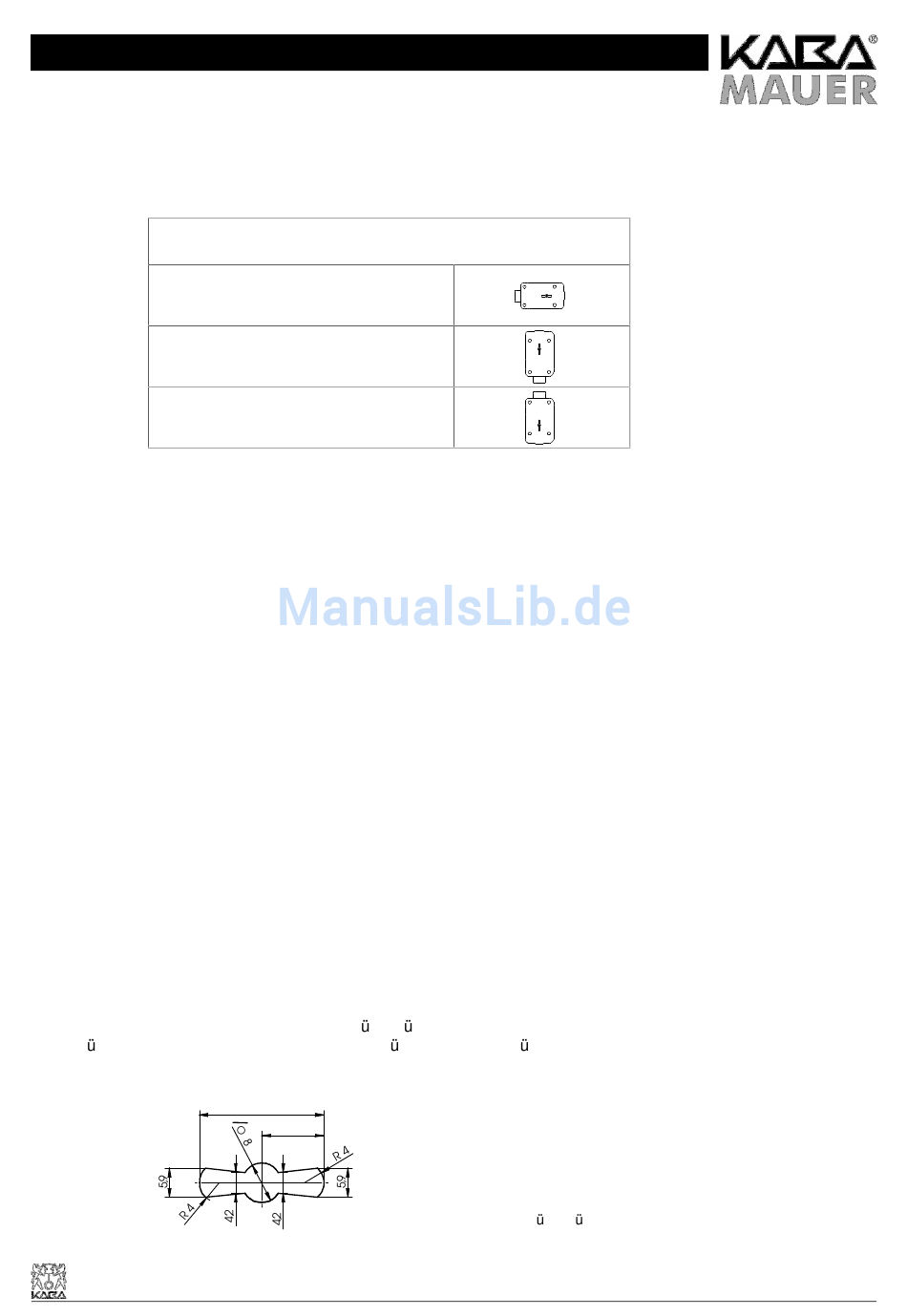

Das Schloss kann in den folgenden Positionen eingebaut werden:
- Ausführung rechts (Standardausführung):
Riegel links, Schlüsselloch waagerecht
Riegel unten, Schlüsselloch senkrecht
Riegel oben, Schlüsselloch senkrecht
• Veränderungen an Schloss oder Schlüssel können zu Funktionsstörungen führen und sind deshalb zu unterlassen. Ebenso
erlöschen hierbei Garantie- und Gewährleistungsansprüche.
•
Setzen Sie nur hochwertige Alkali/Mangan-Blockbatterien ein. Minderwertige Batterien können Oxidationen auslösen, die
zum Funktionsausfall des Schlosses führen.
• Im Schrank sind kristalline Restfeuchte oder aggressive Gasdämpfe (z.B. vom Lackieren) zu vermeiden, damit die
elektrischen Kontaktflächen nicht angegriffen werden.
•
Beim Einbau ist darauf zu achten, dass keine Verschmutzungen oder Reinigungsmittel (z.B. Reste von Füllstoffen oder
Kaltreiniger) in das Schloss geraten.
•
Schloss/Schlüssel darf nicht gefettet/geölt werden.
•
Schlossbefestigung: Verwendung von Stahl-Zylinderkopfschrauben M 6 oder Stahl-Zollschrauben BSW ¼". Die notwendige
Einschraubtiefe muss den gültigen Normen entsprechen unter der Berücksichtigung der Schlossdicke von 25,7 mm und der
Verschraubungshöhe des Schlosskastens von 19,7 mm.
•
Befestigungsschrauben: Mindestens die Festigkeitsklasse 4.8 und maximal die Festigkeitsklasse 8.8.
•
Die Schraubensicherung muss entweder mit Federring, Federscheibe, Zahnscheibe, Fächerscheibe unter Berücksichtigung
des Durchmessers (d1) oder mit Schraubensicherungskleber erfolgen.
•
Anzugsdrehmoment der Schrauben: Mindestens 5 Nm und maximal 6 Nm.
•
Der Riegel muss in der eingebauten Position frei bewegt werden können.
•
Die einwandfreie Funktionalität des Schlosses und der evtl. damit verbundenen oder angesteuerten weiteren Systeme (z.B.
Riegelwerke) muss mit der Montage des Schlosses durch Fachkundige sichergestellt und überprüft werden.
•
Es muss sichergestellt sein, dass das Verbindungskabel beim Einbau nicht beschädigt wird. Kabelschutzummantelung oder
Litzen dürfen nicht beeinträchtigt werden, da sonst Kurzschlussgefahr besteht. Im Bereich von Übergängen und
beweglichen Teilen ist das Kabel durch Schutzschläuche oder Kunststoffröhrchen gegen Beschädigung zu schützen.
Ebenfalls ist darauf zu achten, dass das Kabel nicht geknickt oder gequetscht fixiert wird.
Es wird empfohlen, die Kaba Mauer Schl sself hrung (siehe Skizze 1) einzusetzen. Empfohlen wird unter der
•
Ber cksichtigung der DIN 2768-mH das Schl sselloch in der T r des Wertbehältnisses in den entsprechenden
Abmessungen (siehe Skizze 1) zu fertigen.
Kaba Mauer GmbH – Frankenstr. 8-12 – D-42579 Heiligenhaus – Tel.: +49/2056/596-0 – Fax: +49/2056/596-139 – www.kaba-mauer.de
Einbauposition Schloss
25,5
1 2,75
Skizze 1: Schl sself hrung 86101
Stand 09.09.04
