CLAVIS Deutschland GmbH
Grüner Weg 38
34117 Kassel

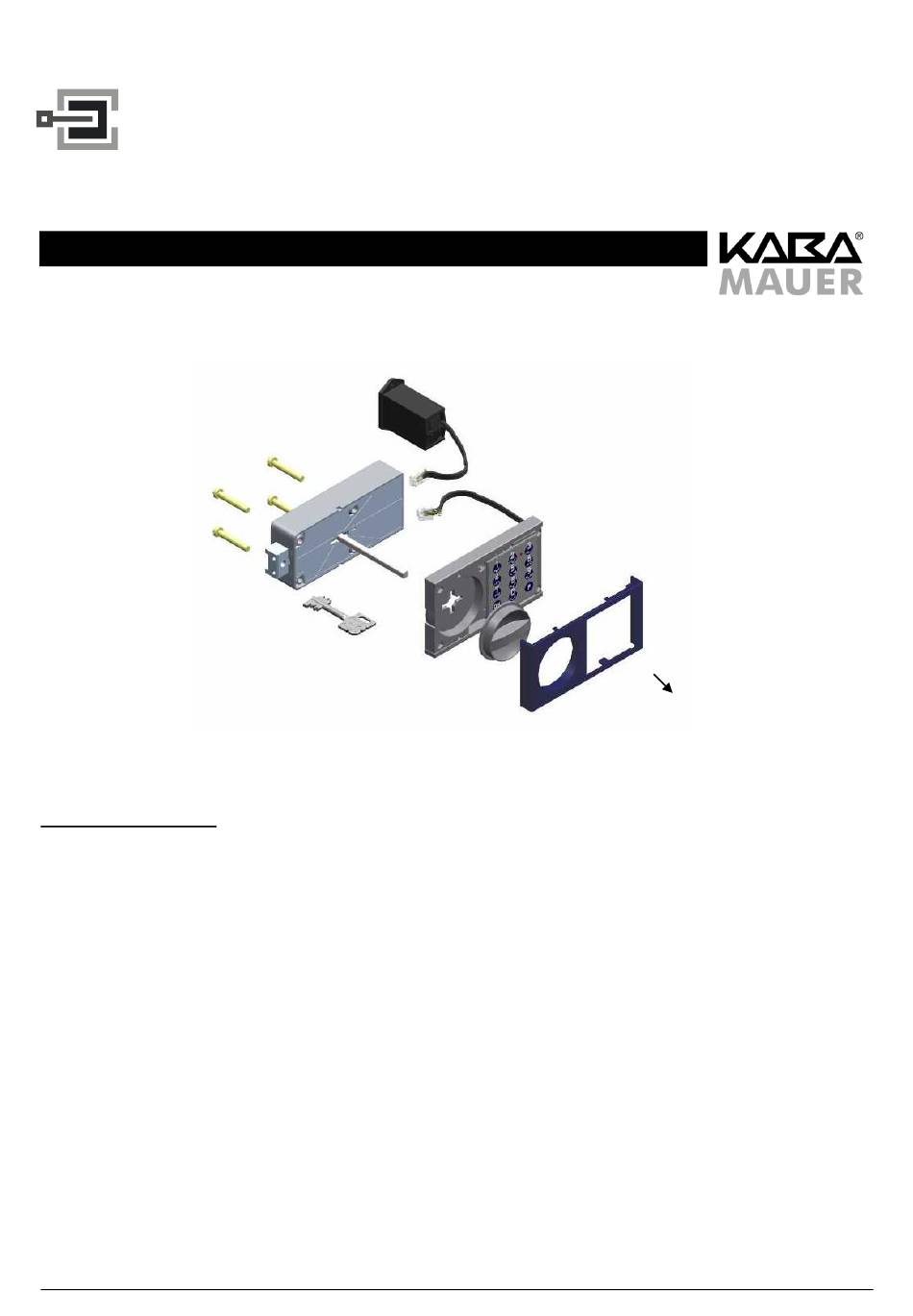

Montageanleitung Set
1 Allgemeine Hinweise
Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des
Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
Setzen Sie nur hochwertige Alkali/Mangan-Blockbatterien ein. Minderwertige Batterien können Oxidationen auslösen, die
zum Funktionsausfall des Schlosses führen.
Im Schrank sind kristalline Restfeuchte oder aggressive Gasdämpfe (z.B. vom Lackieren) zu vermeiden, damit die
elektrischen Kontaktflächen nicht angegriffen werden.
Beim Einbau ist darauf zu achten, dass keine Verschmutzungen oder Reinigungsmittel (z.B. Reste von Füllstoffen oder
Kaltreiniger) in das Schloss geraten.
Schloss/Schlüssel darf nicht gefettet/geölt werden.
Stand 15.02.2016
82132/33 Code-Combi B mit Kunststoffbedieneinheit
Telefon:
+49 (0)561 988 499-0
E-Mail:
info@tresore.eu
Internet:
www.tresore.eu
www.tresorschloss.de
Seite 1 von 11
Werbung
Verwandte Anleitungen für Kaba Mauer Code-Combi B
Inhaltszusammenfassung für Kaba Mauer Code-Combi B
- Seite 1 Internet: www.tresore.eu www.tresorschloss.de Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 1 Allgemeine Hinweise Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen. Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
- Seite 2 Tür des Wertbehältnisses, in das das Schloss eingebaut ist, geöffnet ist. Es wird empfohlen, die Kaba Mauer Schlüsselführung (siehe Skizze 1) einzusetzen. Empfohlen wird unter der Berücksichtigung der DIN 2768-mH das Schlüsselloch in der Tür des Wertbehältnisses in den entsprechenden Abmessungen (siehe Skizze 1) zu fertigen.
- Seite 3 Skizze 1: Schlüsselführung 86101 Bei Nichtverwendung der Kaba Mauer Schlüssel- oder Schlüsselträgerführung darf der maximale Lochquerschnitt in der Tür des Wertbehältnisses bzw. Schlosspanzerung die in Skizze 2 angegebenen Maße unter der Berücksichtigung der DIN 2768-mH nicht überschreiten. Alle Maße die außerhalb dieser Angaben liegen, müssen mit den Zertifizierern (Prüfinstituten) gesondert abgestimmt werden.
- Seite 4 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 3 Montage der Eingabeeinheit Verbindungskabel der Bedieneinheit durch die Tür zum Schloss führen. Es muss sichergestellt sein, dass das Verbindungskabel beim Einbau nicht beschädigt wird.
- Seite 5 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit Antriebswelle mit der gebohrten Seite voraus ins Schloss bis zum Anschlag einführen (nur so ist die Schlossfunktion sichergestellt). Ablängen der Antriebswelle (vor der Montage): das notwendige Längenmaß ergibt sich aus „Abstandsmaß zwischen Montageebene Schloss zu Montageebene Bedieneinheit“ + „40 mm“ (Toleranz: - 0,5 mm).
- Seite 6 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6 Montageskizzen 6.1 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98851/0001 Einbaulage Schloss Einbaulage Bedieneinheit 23,5 83 ,5 Türdurchbrüche Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Schlüsselloch (im Schloss) 1 1 ,3 9...
- Seite 7 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.2 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98851/0002 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm 23,5 83 ,5 Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca.
- Seite 8 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.3 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0001 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 3 ,2 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Stand 15.02.2016...
- Seite 9 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.4 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0002 Einbaulage Schloss Einbaulage Bedieneinheit Türdurchbrüche Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 Schlüsselloch (im Schloss) 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Stand 15.02.2016...
- Seite 10 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.5 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0003 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm Stand 15.02.2016...
- Seite 11 Montageanleitung Set 82132/33 Code-Combi B mit Kunststoffbedieneinheit 6.6 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98852/0004 Einbaulage Schloss Einbaulage Bedieneinheit Kabeldurchführung ⍁ 10 mm oder Ø 11,25 mm ± 0,05 mm Türdurchbrüche Schlüsselloch (im Schloss) 1 1 ,3 34,5 Separates Batterieschubfach Batteriefachtiefe ca. 60 mm...
