Montageanleitung 82132/33 Code-Combi B mit Aluminiumbedieneinheit
1 Allgemeine Hinweise
Diese Montageanleitung ist Grundlage für die ECBS-, VdS-, A2P (CNPP)-, DNV-, UL- Anerkennung. Der Einbau des
Schlosses ist ausschließlich gemäß dieser Anleitung vorzunehmen.
Es sind außerdem die Richtlinien der nationalen Zertifizierungsinstitute zu berücksichtigen und einzuhalten.
•
Setzen Sie nur hochwertige Alkali/Mangan-Blockbatterien ein. Minderwertige Batterien können Oxidationen auslösen, die
zum Funktionsausfall des Schlosses führen.
•
Im Schrank sind kristalline Restfeuchte oder aggressive Gasdämpfe (z.B. vom Lackieren) zu vermeiden, damit die
elektrischen Kontaktflächen nicht angegriffen werden.
•
Beim Einbau ist darauf zu achten, dass keine Verschmutzungen oder Reinigungsmittel (z.B. Reste von Füllstoffen oder
Kaltreiniger) in das Schloss geraten.
•
Schloss/Schlüssel darf nicht gefettet/geölt werden.

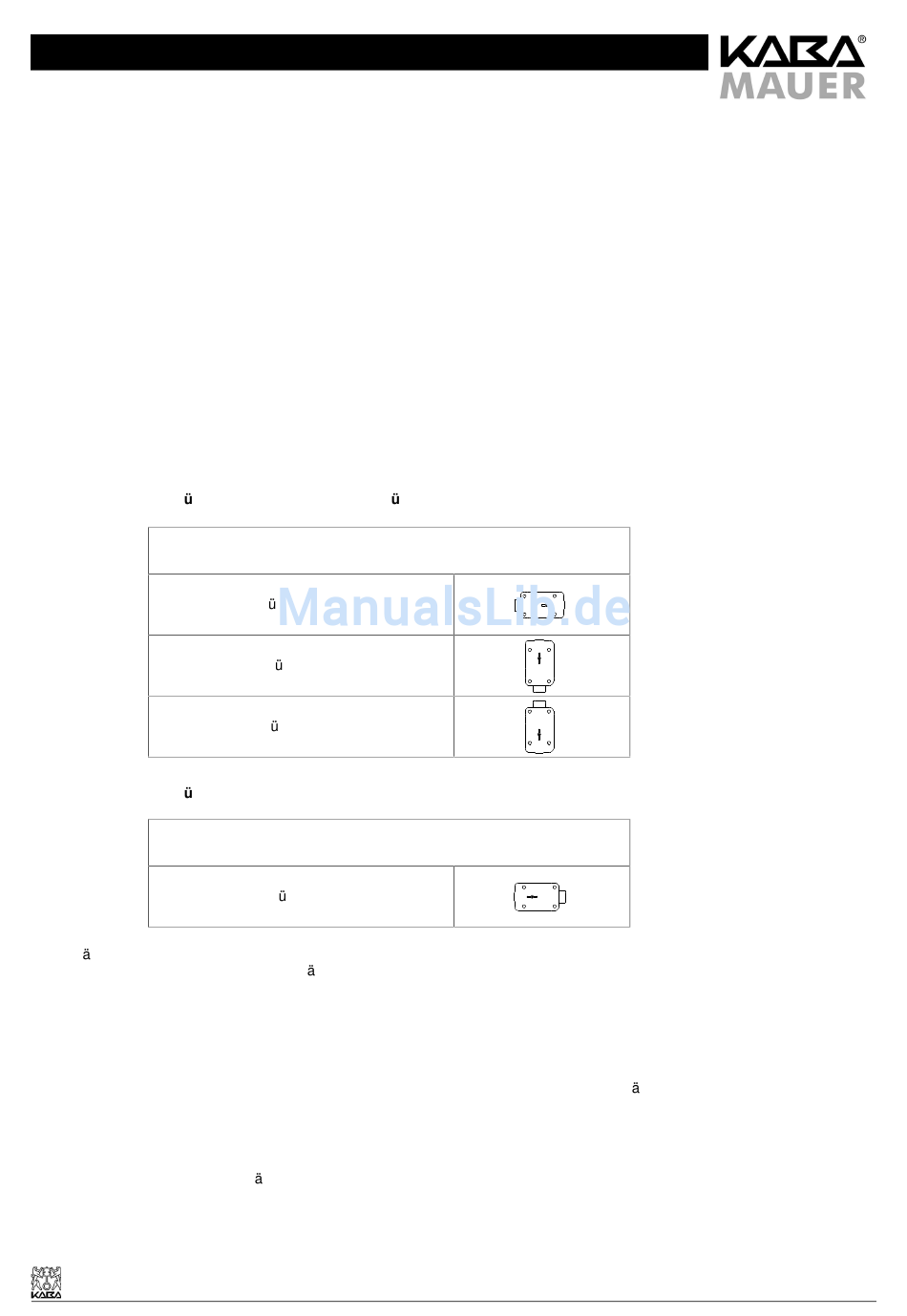

2 Hinweise zur Schloss- und Bedieneinheitsmontage
-
Ausf hrung rechts (Standardausf hrung):
Riegel links, Schl sselloch waagerecht
Riegel unten, Schl sselloch senkrecht
Riegel oben, Schl sselloch senkrecht
-
Ausf hrung links
Riegel rechts, Schl sselloch waagerecht
•
Ver nderungen an Schloss oder Schlüssel können zu Funktionsstörungen führen und sind deshalb zu unterlassen. Ebenso
erlöschen hierbei Garantie- und Gew hrleistungsansprüche.
•
Schlossbefestigung: Verwendung von Stahl-Zylinderkopfschrauben M 6 oder Stahl-Zollschrauben BSW ¼". Die notwendige
Einschraubtiefe muss den gültigen Normen entsprechen unter der Berücksichtigung der Schlossdicke von 30 mm und der
Verschraubungshöhe des Schlosskastens von 24 mm.
•
Befestigungsschrauben: Mindestens die Festigkeitsklasse 4.8 und maximal die Festigkeitsklasse 8.8.
•
Die Schraubensicherung muss entweder mit Federring, Federscheibe, Zahnscheibe, F cherscheibe unter Berücksichtigung
des Durchmessers (d1) oder mit Schraubensicherungskleber erfolgen.
•
Anzugsdrehmoment der Schrauben: Mindestens 5 Nm und maximal 6 Nm.
•
Der Riegel muss in der eingebauten Position frei bewegt werden können.
•
Die einwandfreie Funktionalit t des Schlosses und der evtl. damit verbundenen oder angesteuerten weiteren Systeme (z.B.
Riegelwerke) muss mit der Montage des Schlosses durch Fachkundige sichergestellt und überprüft werden.
•
Das Schloss muss im geschlossenen Zustand montiert werden (Riegel ausgeschlossen).
