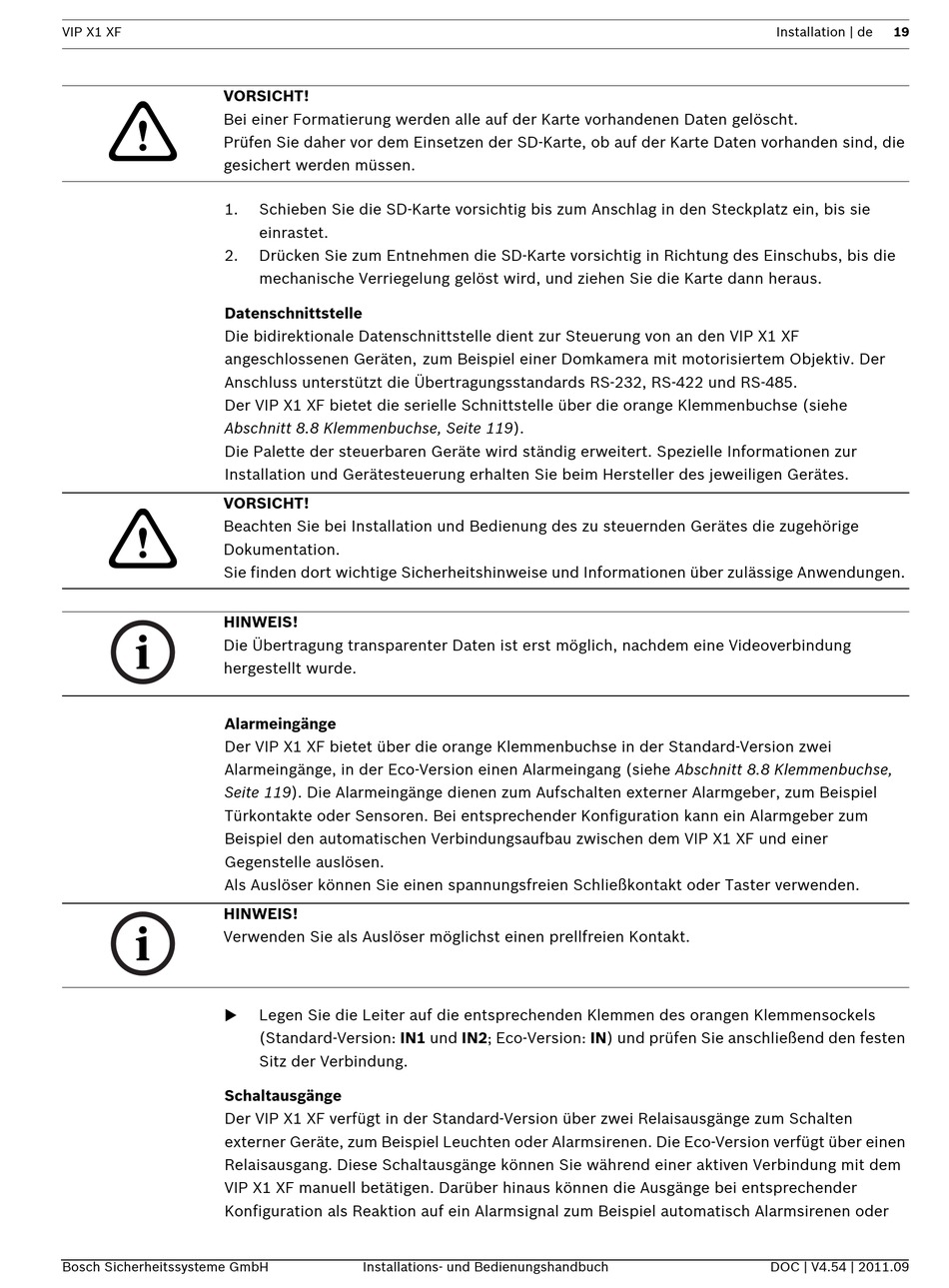

VIP X1 XF
VORSICHT!
Bei einer Formatierung werden alle auf der Karte vorhandenen Daten gelöscht.
Prüfen Sie daher vor dem Einsetzen der SD-Karte, ob auf der Karte Daten vorhanden sind, die
gesichert werden müssen.
1.
2.
Datenschnittstelle
Die bidirektionale Datenschnittstelle dient zur Steuerung von an den VIP X1 XF
angeschlossenen Geräten, zum Beispiel einer Domkamera mit motorisiertem Objektiv. Der
Anschluss unterstützt die Übertragungsstandards RS-232, RS-422 und RS-485.
Der VIP X1 XF bietet die serielle Schnittstelle über die orange Klemmenbuchse (siehe
Abschnitt 8.8 Klemmenbuchse, Seite 119).
Die Palette der steuerbaren Geräte wird ständig erweitert. Spezielle Informationen zur
Installation und Gerätesteuerung erhalten Sie beim Hersteller des jeweiligen Gerätes.
VORSICHT!
Beachten Sie bei Installation und Bedienung des zu steuernden Gerätes die zugehörige
Dokumentation.
Sie finden dort wichtige Sicherheitshinweise und Informationen über zulässige Anwendungen.
HINWEIS!
Die Übertragung transparenter Daten ist erst möglich, nachdem eine Videoverbindung
hergestellt wurde.
Alarmeingänge
Der VIP X1 XF bietet über die orange Klemmenbuchse in der Standard-Version zwei
Alarmeingänge, in der Eco-Version einen Alarmeingang (siehe Abschnitt 8.8 Klemmenbuchse,
Seite 119). Die Alarmeingänge dienen zum Aufschalten externer Alarmgeber, zum Beispiel
Türkontakte oder Sensoren. Bei entsprechender Konfiguration kann ein Alarmgeber zum
Beispiel den automatischen Verbindungsaufbau zwischen dem VIP X1 XF und einer
Gegenstelle auslösen.
Als Auslöser können Sie einen spannungsfreien Schließkontakt oder Taster verwenden.
HINWEIS!
Verwenden Sie als Auslöser möglichst einen prellfreien Kontakt.
Schaltausgänge
Der VIP X1 XF verfügt in der Standard-Version über zwei Relaisausgänge zum Schalten
externer Geräte, zum Beispiel Leuchten oder Alarmsirenen. Die Eco-Version verfügt über einen
Relaisausgang. Diese Schaltausgänge können Sie während einer aktiven Verbindung mit dem
VIP X1 XF manuell betätigen. Darüber hinaus können die Ausgänge bei entsprechender
Konfiguration als Reaktion auf ein Alarmsignal zum Beispiel automatisch Alarmsirenen oder
Bosch Sicherheitssysteme GmbH
Schieben Sie die SD-Karte vorsichtig bis zum Anschlag in den Steckplatz ein, bis sie
einrastet.
Drücken Sie zum Entnehmen die SD-Karte vorsichtig in Richtung des Einschubs, bis die
mechanische Verriegelung gelöst wird, und ziehen Sie die Karte dann heraus.
Legen Sie die Leiter auf die entsprechenden Klemmen des orangen Klemmensockels
(Standard-Version: IN1 und IN2; Eco-Version: IN) und prüfen Sie anschließend den festen
Sitz der Verbindung.
Installations- und Bedienungshandbuch
Installation | de
19
DOC | V4.54 | 2011.09
