Beschreibung der Anschlüsse
1. Der An/Aus Schalter: Steht der Schalter auf Position „1", so ist das Gerät
eingeschaltet. Stellt man den Schalter auf Position „0", so ist die
Stromversorgung getrennt und das Gerät ist aus.
2. Versorgungseingang (DC-Eingang): Das Gerät kann mit einem Netzteil versorgt
werden. Schließen Sie den AC Adapter, so wird das Gerät extern mit Strom
versorgt. Das Gerät wird mit 5 V = 2 A betrieben.
3. USB - / RS-232 Schnittstelle: Die Schnittstelle ist eine gewöhnliche Schnittstelle
zur Übertragung der gesammelten Daten an einen PC. Das Gerät verbindet sich
automatisch mit einem OCE. Die Bitrate beträgt 115200bps. Die RS-232
Schnittstelle dient als Verbindung zu einem Drucker
Anmerkung: Sollte das Gerät mit dem externen Netzgerät betrieben werden, so
schalten sie das Gerät ein.
BETRIEBSANLEITUNG
II.
Beschreibung der Anschlüsse

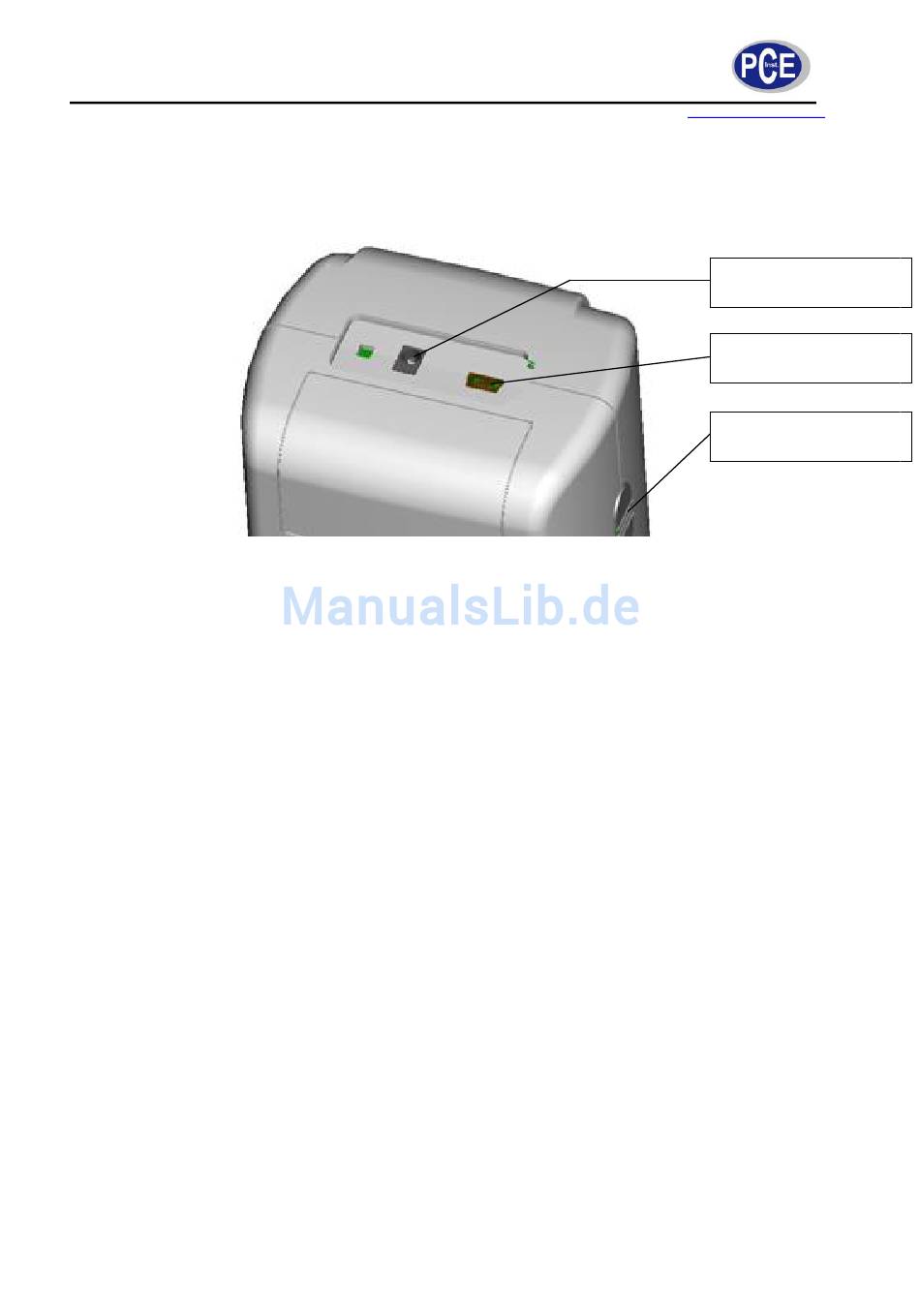

Abbildung 3 - Schnittstellen, An & Aus – Schalter
8
www.warensortiment.de
AC_DC
Netzgerätstecker
USB/RS232
Schnittstelle
An & Aus Schalter
