3. Grenzwert Einstellungen
Um die Toleranz bzw. die Grenzwerte bei Messungen einzustellen, ist im Menü
die Einstellung „Tolerance" anzuwählen (siehe Abbildung 14). Werte können
mithilfe der „Auf" und „Ab" Taste erhöht oder verringert werden. Wenn nun die
„Enter" Taste gedrückt wird kann der nächste Wert verändert werden. Ist man bei
der letzten Zahl angekommen, so bewirkt das drücken der „Enter" Taste die
Speicherung des eingegeben Grenzwertes. Das Gerät zeigt nun wieder das
Hauptmenü an.
Falls das Menü fälschlicherweise angewählt wurde, kann man mithilfe der
„zurück" Taste wieder in das Hauptmenü gelangen.

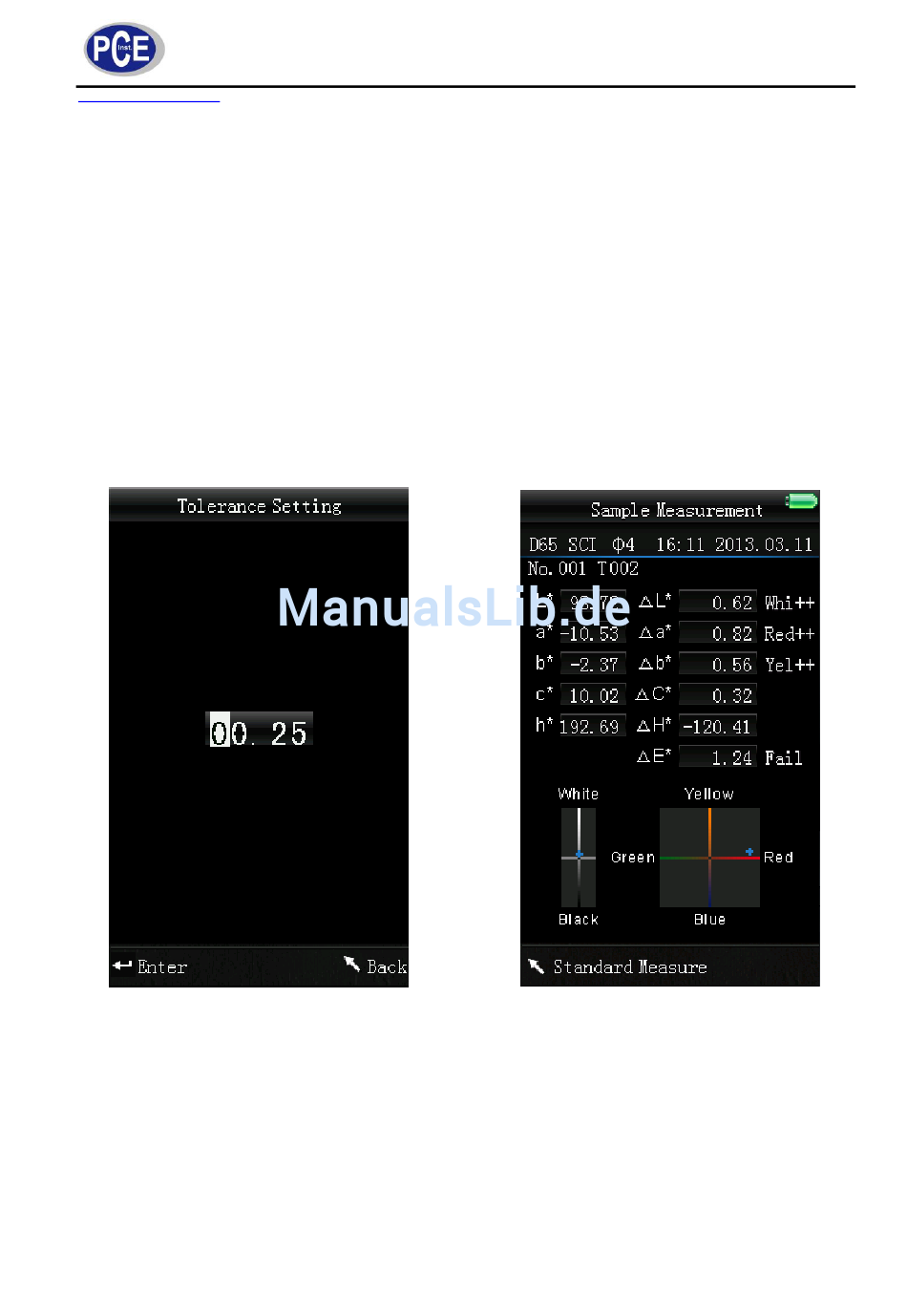

Abbildung 14 – Grenzwerteinstellungen
Der Grenzwert ist eine konstruierte Größe. Er ist ein Standard Wert, um
Farbunterschiede zu bewerten, die nicht den Vorgaben entsprechen. Wenn die
Differenz ∆E kleiner als der Grenzwert ist, so ist die Messung ungeeignet. Ist sie größer,
so ist die Messung geeignet. In Abbildung 14-1 ist eine dem Grenzwert nicht
entsprechende Messung zu sehen.
BETRIEBSANLEITUNG
Abbildung 14-1 – Bildschirm der
„Sample Messungen"
21
