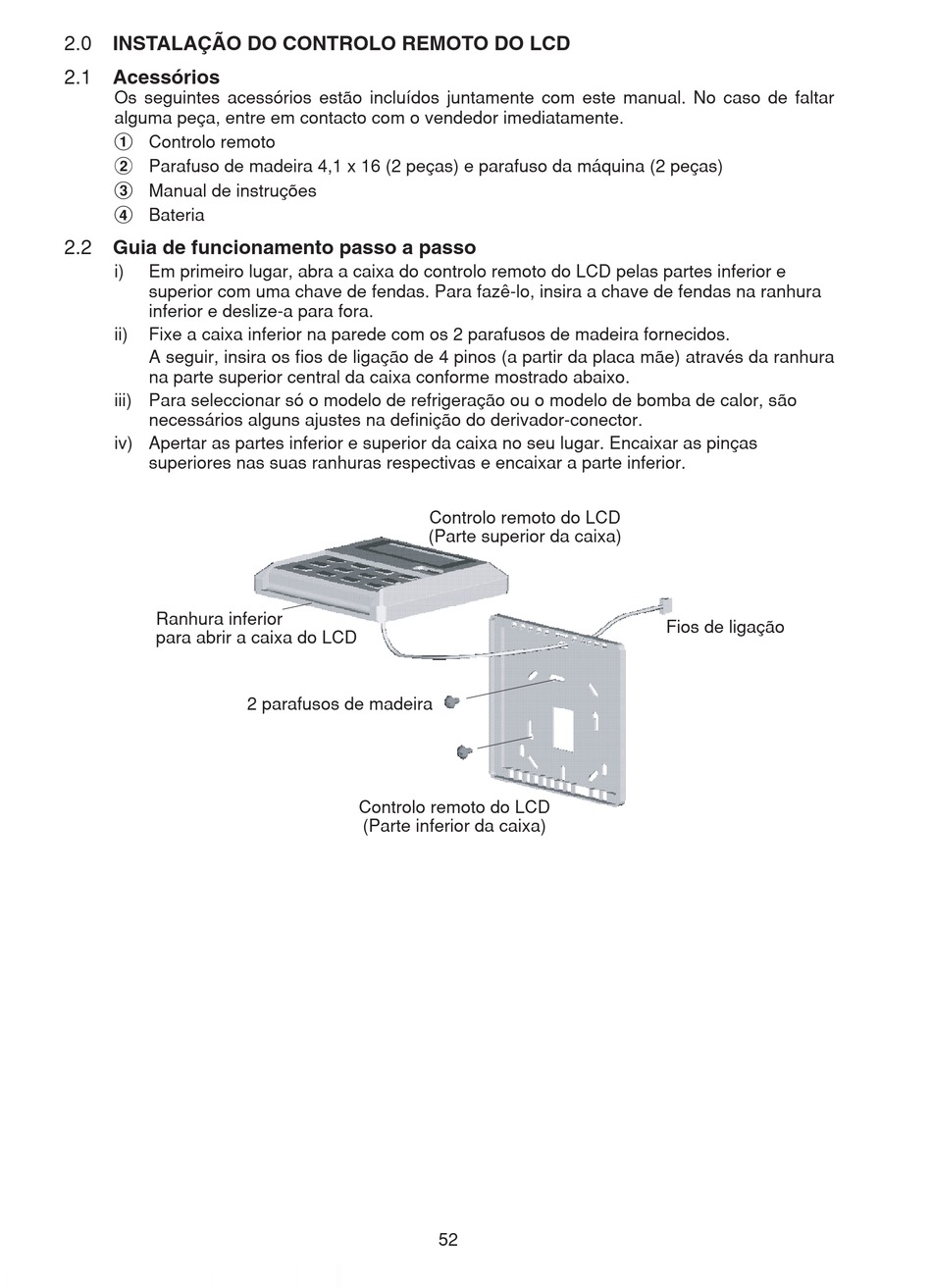

2.0 INSTALAÇÃO DO CONTROLO REMOTO DO LCD
2.1 Acessórios
Os seguintes acessórios estão incluídos juntamente com este manual. No caso de faltar
alguma peça, entre em contacto com o vendedor imediatamente.
1
Controlo remoto
2
Parafuso de madeira 4,1 x 16 (2 peças) e parafuso da máquina (2 peças)
3
Manual de instruções
4
Bateria
2.2 Guia de funcionamento passo a passo
i) Em primeiro lugar, abra a caixa do controlo remoto do LCD pelas partes inferior e
superior com uma chave de fendas. Para fazê-lo, insira a chave de fendas na ranhura
inferior e deslize-a para fora.
ii) Fixe a caixa inferior na parede com os 2 parafusos de madeira fornecidos.
A seguir, insira os fi os de ligação de 4 pinos (a partir da placa mãe) através da ranhura
na parte superior central da caixa conforme mostrado abaixo.
iii) Para seleccionar só o modelo de refrigeração ou o modelo de bomba de calor, são
necessários alguns ajustes na defi nição do derivador-conector.
iv) Apertar as partes inferior e superior da caixa no seu lugar. Encaixar as pinças
superiores nas suas ranhuras respectivas e encaixar a parte inferior.
Ranhura inferior
para abrir a caixa do LCD
2 parafusos de madeira
Controlo remoto do LCD
(Parte inferior da caixa)
Controlo remoto do LCD
(Parte superior da caixa)
52
Fios de ligação
