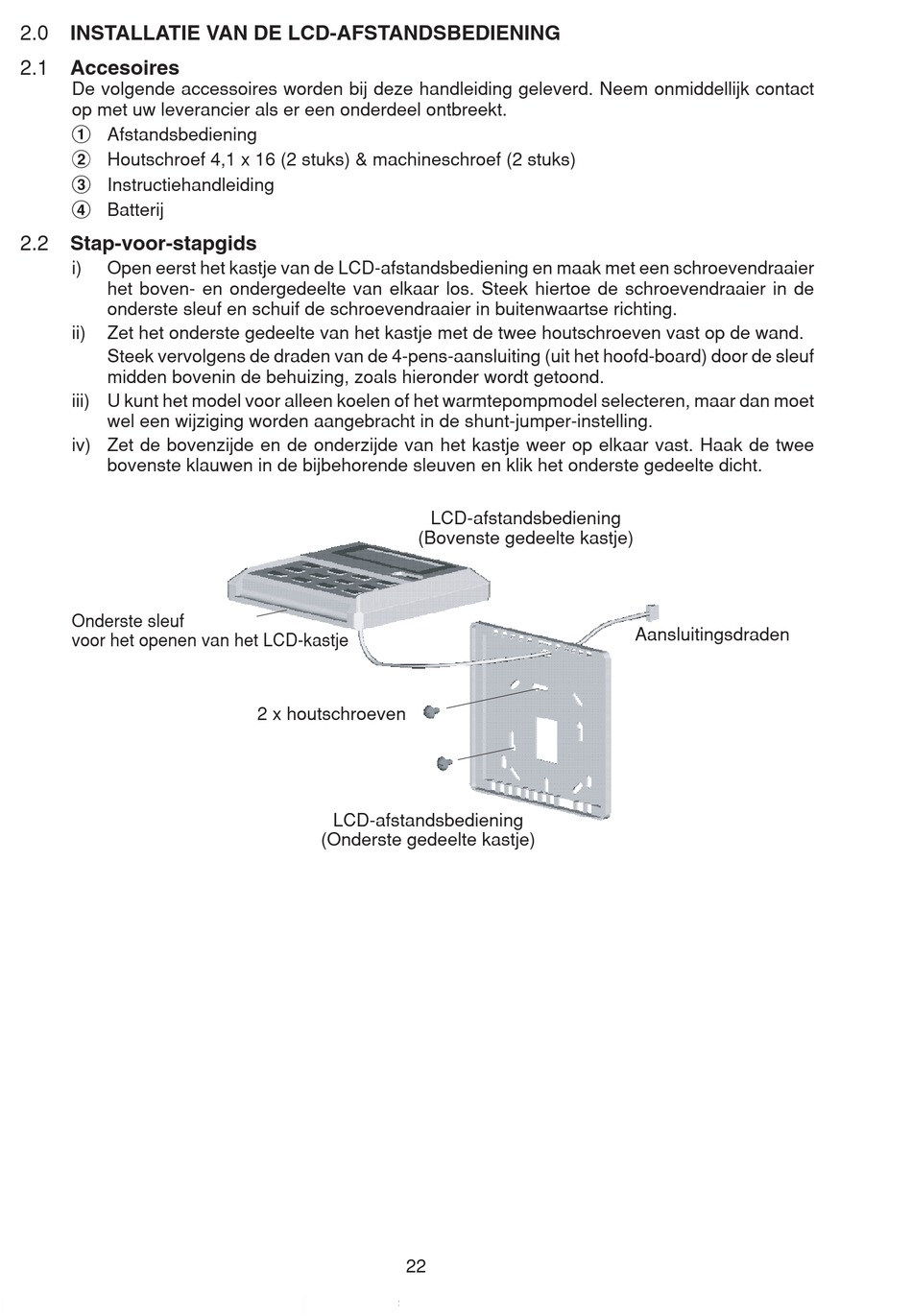

2.0 INSTALLATIE VAN DE LCD-AFSTANDSBEDIENING
2.1 Accesoires
De volgende accessoires worden bij deze handleiding geleverd. Neem onmiddellijk contact
op met uw leverancier als er een onderdeel ontbreekt.
1
Afstandsbediening
2
Houtschroef 4,1 x 16 (2 stuks) & machineschroef (2 stuks)
3
Instructiehandleiding
4
Batterij
2.2 Stap-voor-stapgids
i) Open eerst het kastje van de LCD-afstandsbediening en maak met een schroevendraaier
het boven- en ondergedeelte van elkaar los. Steek hiertoe de schroevendraaier in de
onderste sleuf en schuif de schroevendraaier in buitenwaartse richting.
ii) Zet het onderste gedeelte van het kastje met de twee houtschroeven vast op de wand.
Steek vervolgens de draden van de 4-pens-aansluiting (uit het hoofd-board) door de sleuf
midden bovenin de behuizing, zoals hieronder wordt getoond.
iii) U kunt het model voor alleen koelen of het warmtepompmodel selecteren, maar dan moet
wel een wijziging worden aangebracht in de shunt-jumper-instelling.
iv) Zet de bovenzijde en de onderzijde van het kastje weer op elkaar vast. Haak de twee
bovenste klauwen in de bijbehorende sleuven en klik het onderste gedeelte dicht.
Onderste sleuf
voor het openen van het LCD-kastje
(Bovenste gedeelte kastje)
2 x houtschroeven
LCD-afstandsbediening
(Onderste gedeelte kastje)
22
LCD-afstandsbediening
Aansluitingsdraden
