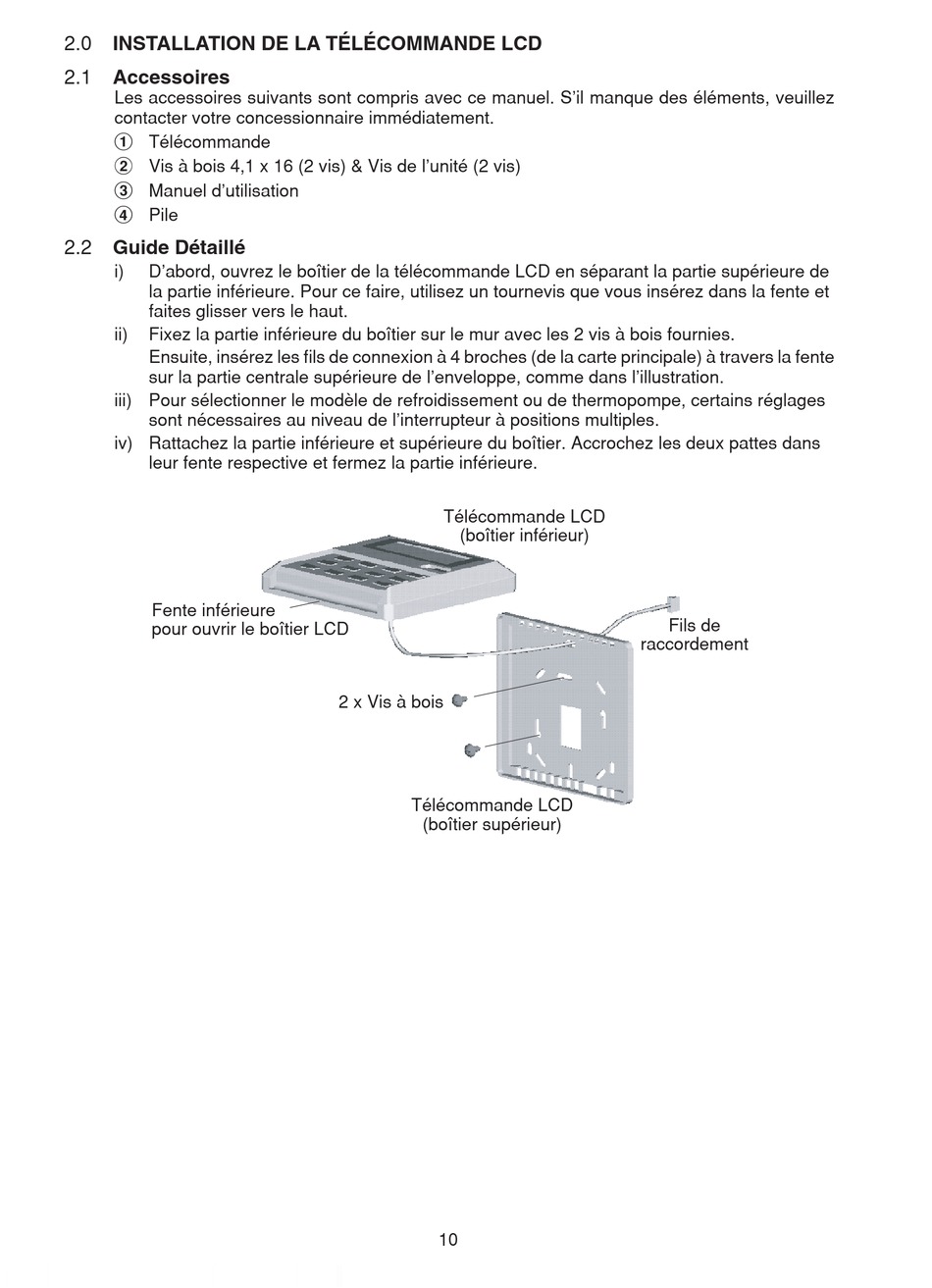

2.0 INSTALLATION DE LA TÉLÉCOMMANDE LCD
2.1 Accessoires
Les accessoires suivants sont compris avec ce manuel. S'il manque des éléments, veuillez
contacter votre concessionnaire immédiatement.
1
Télécommande
2
Vis à bois 4,1 x 16 (2 vis) & Vis de l'unité (2 vis)
3
Manuel d'utilisation
4
Pile
2.2 Guide Détaillé
i) D'abord, ouvrez le boîtier de la télécommande LCD en séparant la partie supérieure de
la partie inférieure. Pour ce faire, utilisez un tournevis que vous insérez dans la fente et
faites glisser vers le haut.
ii) Fixez la partie inférieure du boîtier sur le mur avec les 2 vis à bois fournies.
Ensuite, insérez les fi ls de connexion à 4 broches (de la carte principale) à travers la fente
sur la partie centrale supérieure de l'enveloppe, comme dans l'illustration.
iii) Pour sélectionner le modèle de refroidissement ou de thermopompe, certains réglages
sont nécessaires au niveau de l'interrupteur à positions multiples.
iv) Rattachez la partie inférieure et supérieure du boîtier. Accrochez les deux pattes dans
leur fente respective et fermez la partie inférieure.
Fente inférieure
pour ouvrir le boîtier LCD
Télécommande LCD
(boîtier inférieur)
2 x Vis à bois
Télécommande LCD
(boîtier supérieur)
10
Fils de
raccordement
