Siesta ARCWA Bedienungsanleitung Seite 50

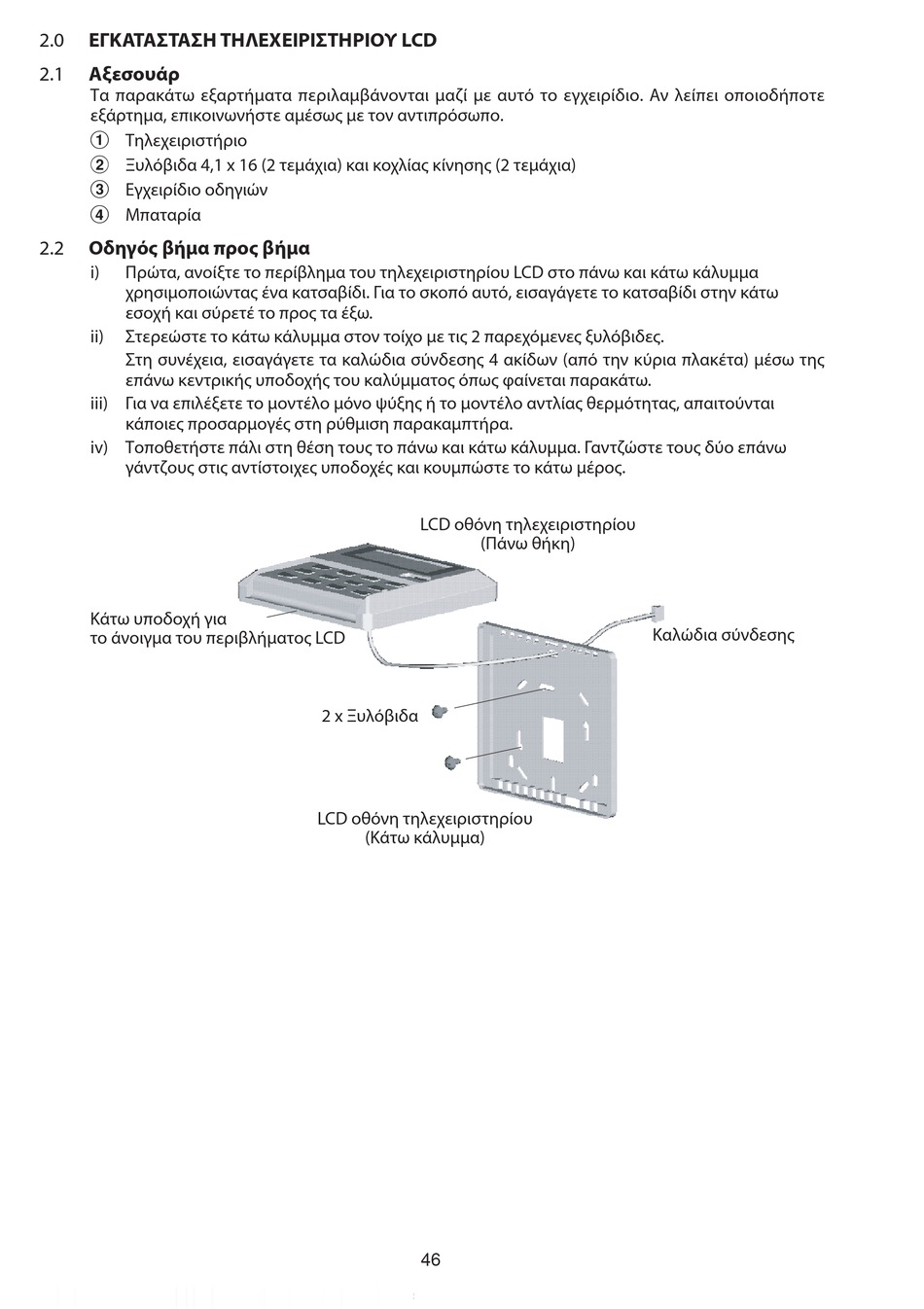

2.0 ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ LCD
2.1 Aξεσουάρ
Τα παρακάτω εξαρτήματα περιλαμβάνονται μαζί με αυτό το εγχειρίδιο. Αν λείπει οποιοδήποτε
εξάρτημα, επικοινωνήστε αμέσως με τον αντιπρόσωπο.
1
Τηλεχειριστήριο
2
Ξυλόβιδα 4,1 x 16 (2 τεμάχια) και κοχλίας κίνησης (2 τεμάχια)
3
Εγχειρίδιο οδηγιών
4
Μπαταρία
2.2 Οδηγός βήμα προς βήμα
i) Πρώτα, ανοίξτε το περίβλημα του τηλεχειριστηρίου LCD στο πάνω και κάτω κάλυμμα
χρησιμοποιώντας ένα κατσαβίδι. Για το σκοπό αυτό, εισαγάγετε το κατσαβίδι στην κάτω
εσοχή και σύρετέ το προς τα έξω.
ii) Στερεώστε το κάτω κάλυμμα στον τοίχο με τις 2 παρεχόμενες ξυλόβιδες.
Στη συνέχεια, εισαγάγετε τα καλώδια σύνδεσης 4 ακίδων (από την κύρια πλακέτα) μέσω της
επάνω κεντρικής υποδοχής του καλύμματος όπως φαίνεται παρακάτω.
iii) Για να επιλέξετε το μοντέλο μόνο ψύξης ή το μοντέλο αντλίας θερμότητας, απαιτούνται
κάποιες προσαρμογές στη ρύθμιση παρακαμπτήρα.
iv) Τοποθετήστε πάλι στη θέση τους το πάνω και κάτω κάλυμμα. Γαντζώστε τους δύο επάνω
γάντζους στις αντίστοιχες υποδοχές και κουμπώστε το κάτω μέρος.
Κάτω υποδοχή για
το άνοιγμα του περιβλήματος LCD
LCD οθόνη τηλεχειριστηρίου
(Πάνω θήκη)
2 x Ξυλόβιδα
LCD οθόνη τηλεχειριστηρίου
(Κάτω κάλυμμα)
46
Καλώδια σύνδεσης
