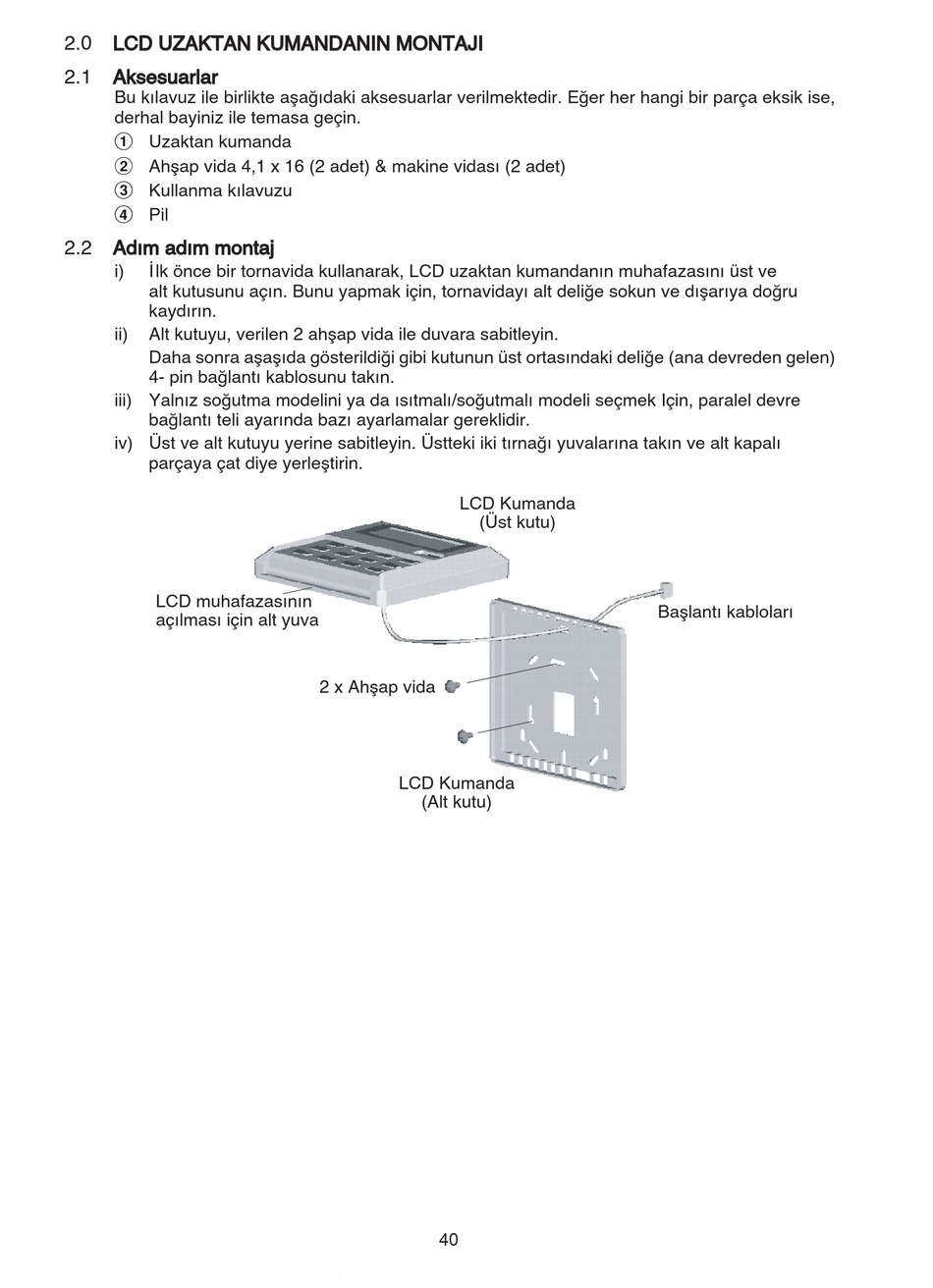

2.0 LCD UZAKTAN KUMANDANIN MONTAJI LCD UZAKTAN KUMANDANIN MONTAJI
2.1 Aksesuarlar Aksesuarlar
Bu kılavuz ile birlikte afla¤ıdaki aksesuarlar verilmektedir. E¤er her hangi bir parça eksik ise,
derhal bayiniz ile temasa geçin.
1
Uzaktan kumanda
2
Ahflap vida 4,1 x 16 (2 adet) & makine vidası (2 adet)
3
Kullanma kılavuzu
4
Pil
2.2 Adım adım montaj Adım adım montaj
i) ‹lk önce bir tornavida kullanarak, LCD uzaktan kumandanın muhafazasını üst ve
alt kutusunu açın. Bunu yapmak için, tornavidayı alt deli¤e sokun ve dıflarıya do¤ru
kaydırın.
ii) Alt kutuyu, verilen 2 ahflap vida ile duvara sabitleyin.
Daha sonra aflaflıda gösterildi¤i gibi kutunun üst ortasındaki deli¤e (ana devreden gelen)
4- pin ba¤lantı kablosunu takın.
iii) Yalnız so¤utma modelini ya da ısıtmalı/so¤utmalı modeli seçmek Için, paralel devre
ba¤lantı teli ayarında bazı ayarlamalar gereklidir.
iv) Üst ve alt kutuyu yerine sabitleyin. Üstteki iki tırna¤ı yuvalarına takın ve alt kapalı
parçaya çat diye yerlefltirin.
LCD muhafazasının
açılması için alt yuva
LCD Kumanda
(Üst kutu)
2 x Ahfl ap vida
LCD Kumanda
(Alt kutu)
40
Bafllantı kabloları
