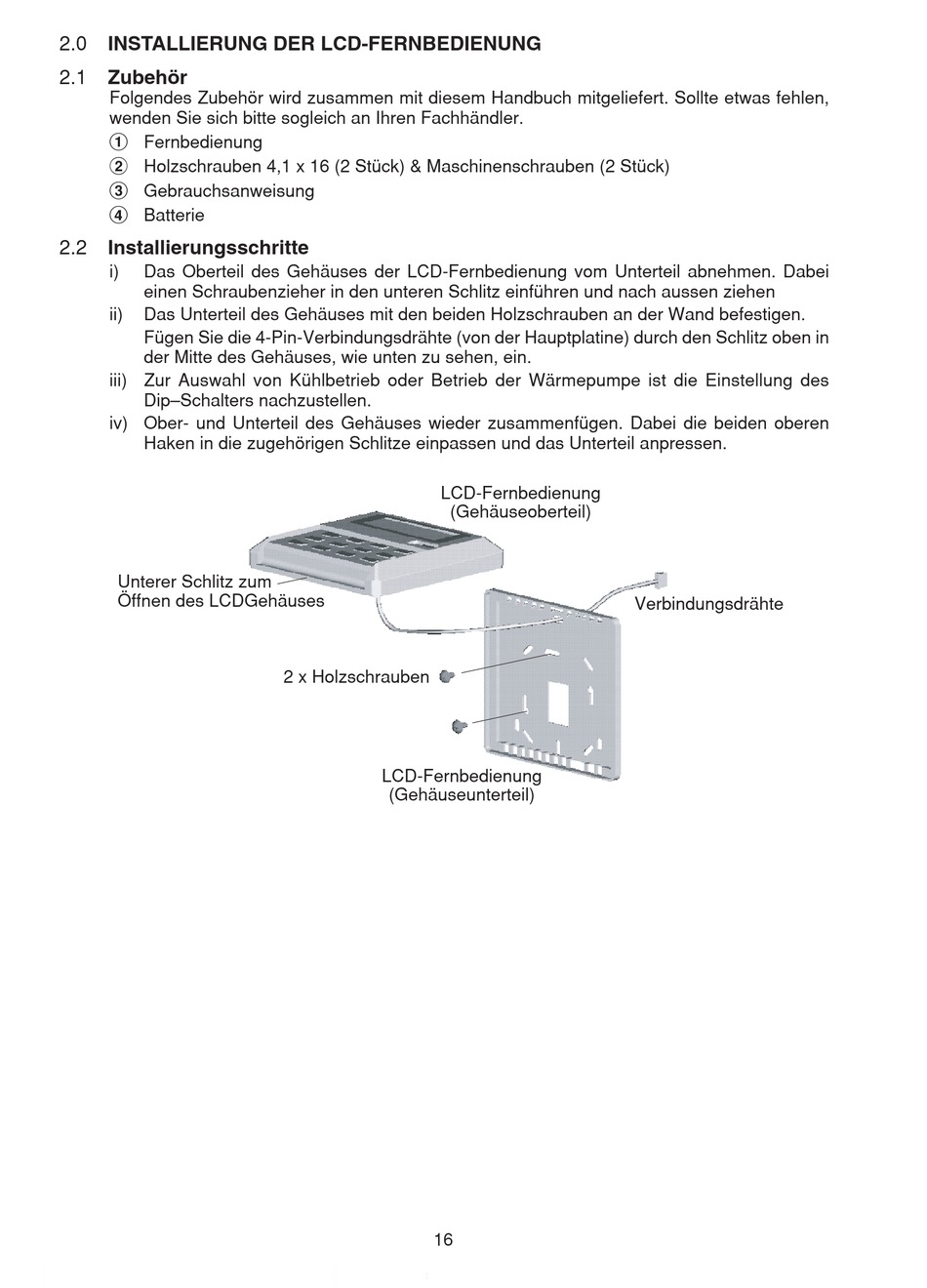

2.0
INSTALLIERUNG DER LCD-FERNBEDIENUNG
2.1
Zubehör
Folgendes Zubehör wird zusammen mit diesem Handbuch mitgeliefert. Sollte etwas fehlen,
wenden Sie sich bitte sogleich an Ihren Fachhändler.
1
Fernbedienung
2
Holzschrauben 4,1 x 16 (2 Stück) & Maschinenschrauben (2 Stück)
3
Gebrauchsanweisung
4
Batterie
2.2
Installierungsschritte
i)
Das Oberteil des Gehäuses der LCD-Fernbedienung vom Unterteil abnehmen. Dabei
einen Schraubenzieher in den unteren Schlitz einführen und nach aussen ziehen
ii)
Das Unterteil des Gehäuses mit den beiden Holzschrauben an der Wand befestigen.
Fügen Sie die 4-Pin-Verbindungsdrähte (von der Hauptplatine) durch den Schlitz oben in
der Mitte des Gehäuses, wie unten zu sehen, ein.
iii) Zur Auswahl von Kühlbetrieb oder Betrieb der Wärmepumpe ist die Einstellung des
Dip–Schalters nachzustellen.
iv) Ober- und Unterteil des Gehäuses wieder zusammenfügen. Dabei die beiden oberen
Haken in die zugehörigen Schlitze einpassen und das Unterteil anpressen.
Unterer Schlitz zum
Öffnen des LCDGehäuses
LCD-Fernbedienung
2 x Holzschrauben
LCD-Fernbedienung
(Gehäuseunterteil)
16
(Gehäuseoberteil)
Verbindungsdrähte
