1.3 Bohren der Bedienungsöffnung
1. Markieren Sie sorgfältig die Durchgangsöffnung, durch die das Band oder der Gurt zur Bedienung hindurchgeführt
werden muss.
- Bei der Schnur muss sich die Öffnung genau auf gleicher Höhe mit der Stelle befinden, an der die Schnur aus dem
Kasten geführt wird!
- Beim Gurt ist dies mindestens 50 mm unter dem Kasten, direkt unter der Stelle, an der das Band aus dem Kasten
austritt.
2. Bohren Sie das Loch für die Wanddurchführung.
Vergewissern Sie sich beim Bohren der Wanddurchführung genau, dass sich keine Leitungen u. dgl. in der Wand befinden!
Legen Sie an der Innenseite des Hauses immer ein Brett an, damit der Putz nicht beschädigt wird.
- Durchführloch für Zugband: 20 mm (erst 10 mm, dann 20 mm bohren)
- Durchführung für Stromkabel: 10 mm
1.4 Montage der Markise mit Bedienung innen
1. Hängen Sie die Markise in die Wandhalterungen ein. Siehe für die elektrische Bedienung Abbildung 1.3. bzw. für den
Gurtbetrieb Abbildung 1.4.
2. Kabel: Führen Sie das elektrische Kabel durch die gebohrte Durchgangsöffnung nach innen.
Gurt: Montieren Sie die Gurtführung mit der Öffnung über der Durchgangsöffnung und der Seilrolle an der Oberseite.
Führen Sie das Band durch die Bandführung und die gebohrte Durchführung nach innen.
Kabel
snoer

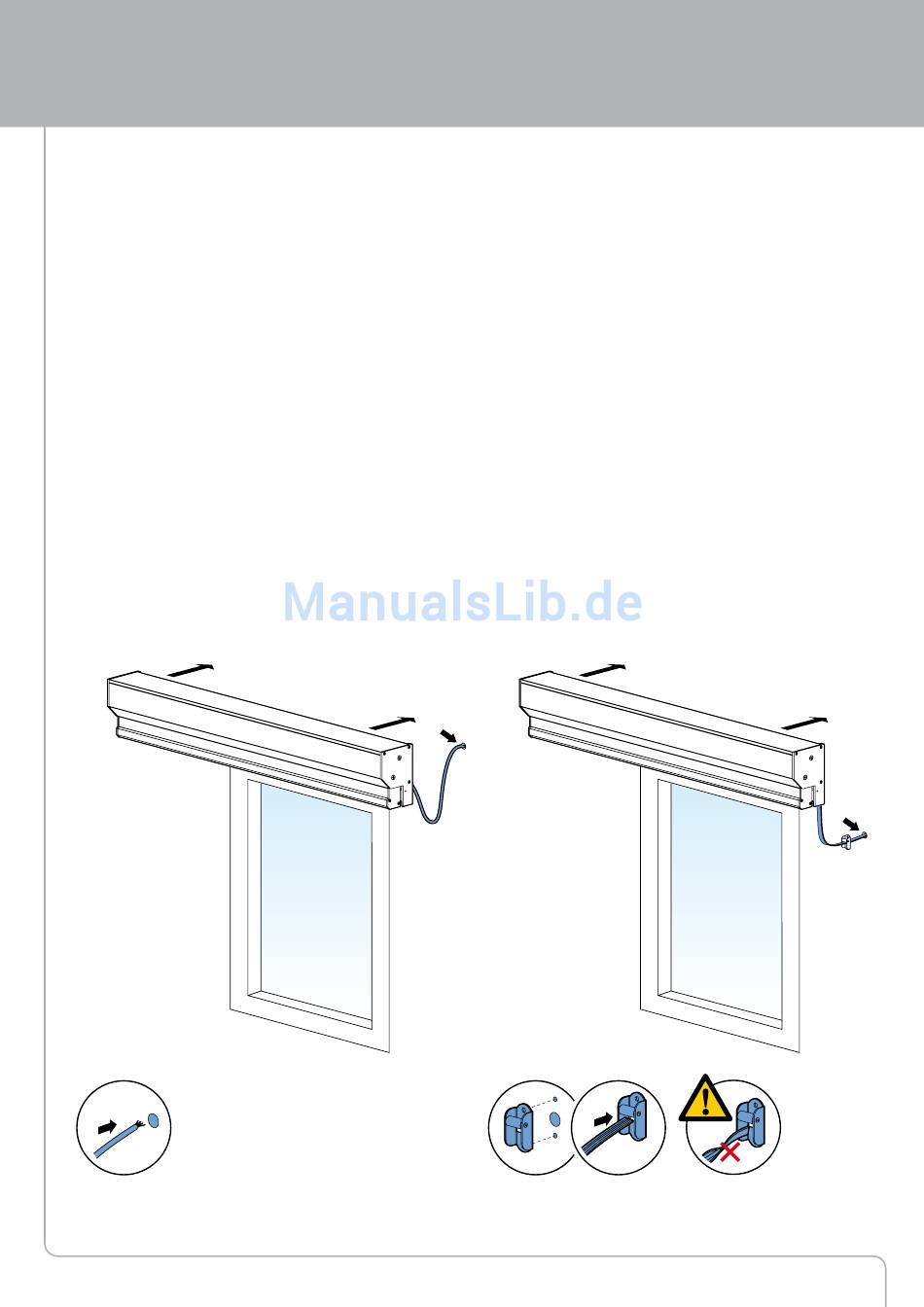

Abb. 1.3 Aufhängen der elektrischen Markisenbedienung
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Gurt
band
1
Abb. 1.4. Aufhängen der Markisenbandbedienung innen
