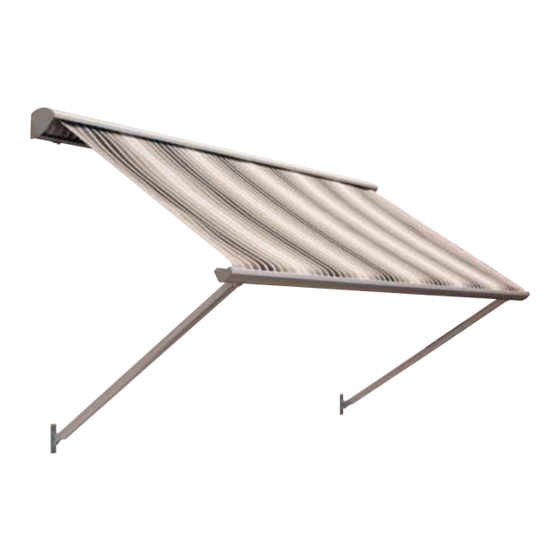

- Seite 1 Montageanleitung Auslageschirm V124 Calpe...
-
Seite 3: Inhalt Der Verpackung
Montageanleitung Auslageschirm V124 Calpe Inhalt der Verpackung 1. Auslageschirm * 2. Wandhalter 3. Bedienung a. Handbedienung: Kurbelstange b. elektrisch: Schalter + Stecker c. fernbedient: Fernbedienung + Stecker * abgebildete Markise ist handbedient Notwendiges Werkzeug • Bohrmaschine Bei elektrischer Bedienung: • Steinbohrer •... -
Seite 4: Wichtig Vor Dem Montieren
Verwenden Sie beim Öffnen der Verpackung kein Messer oder einen anderen scharfen Gegenstand. Der Inhalt könnte beschädigt werden. Legen Sie den Inhalt auf eine weiche Unterlage. Vorsicht beim Bohren. Fallender Bohrstaub kann Beschädigungen verursachen. Überprüfen Sie, ob der Rahmen oder die Fassade eben ist. Spezifikationen V124 Calpe Abmessungen in mm Montage 9,90... -
Seite 5: Montage Der Wandhalter
Montageanleitung Auslageschirm V124 Calpe Montage der Wandhalter 1.1 Markieren der Wandhalter Die Wandhalterungen müssen 10 cm bis 15 cm von den Enden montiert werden (Abb. 1.1). Eventuelle sonstige Wandhalterungen müssen gleichmäßig verteilt zwischen den zwei äußersten Wandhaltern montiert werden. X = Breite der Markise... - Seite 6 1.2 Bohren der Löcher Bohren der Montagelöcher. Verwenden Sie dazu passende Dübel und Schrauben in guter Qualität. Montieren Sie die Wandhalter (A) und ziehen Sie die Muttern fest an. Siehe Abbildung 1.3. Abb. 1.3 Montage des Wandhalters 1.3 Bohren der Bedienöffnung 1.
-
Seite 7: Montage Der Markise
Montageanleitung Auslageschirm V124 Calpe Montage der Markise 2.1 Anbringen der Markisenhandbedienung außen Hängen Sie die Markise in die Wandhalter. Siehe Abbildungen 2.1 und 2.2. Fahren Sie fort bei Schritt 2.3 "Sichern der Markise". Abb. 2.1 Aufhängen Markisenbedienung außen Abb. 2.2 Detail des Wandhalters... - Seite 8 2.2 Anbringen de Markise mit Bedienung innen 1. Hängen Sie die Markise in die Wandhalter. Siehe Abbildung 2.3 für elektrische Bedienung oder 2.4 für Bandbedienung. 2. Kabel: Führen Sie das Stromkabel durch die gebohrte Durchführung nach innen. Band: Montieren Sie die Bandführung mit der Öffnung über die Durchführungsöffnung und die Seilrolle an der Oberseite. Führen Sie das Band durch die Bandführung und die gebohrte Durchführung nach innen.
- Seite 9 Montageanleitung Auslageschirm V124 Calpe 2.3 Sicherung der Markise 1. Verriegeln Sie die Wandhalter mithilfe der mitgelieferten Verriegelungsmuttern. Die Verriegelungsmuttern müssen ma- nuell angebracht werden können. Wenn das nicht gelingt, dann sind die Wandhalter nicht richtig ausgerichtet! 2. Befestigen Sie die Verriegelungsmutter durch eine Vierteldrehung (entgegen dem Uhrzeigersinn, wenn Sie unter der Markise stehen).
-
Seite 10: Montage Der Ausleger
Montage der Ausleger 3.1 Bohren unterste Armhalterung Löcher Bohren Sie die Löcher gemäß der Zeichnung unten. Gezeigte Maße sind die Mindestmaße, an der sich das Bohrloch von der Seite der Markise befinden muss. Bedienungsseite 22 mm Bedieningszijde Hand außen: 57 mm Hand buiten: 57 mm Hand binnen: 22 mm Hand innen: 22 mm... - Seite 11 Montageanleitung Auslageschirm V124 Calpe 3.3 Arme am der Vorderleiste befestigen Drehen Sie den Ausleger nach oben und haken Sie ihn in die Vorderleiste. Verriegeln Sie den Ausleger, indem Sie die Schraube an der Vorderseite festdrehen (Abb. 3.6). Abb. 3.6 Anbringen der Verriegelungsmuttern 3.4 Positionieren der Vorderleiste...
-
Seite 12: Anweisungen Zur Montage Des Bandaufwicklers (Außen)
Anweisungen zur Montage des Bandaufwicklers (außen) 1. Bestimmen Sie die Position der Bandführung (50 mm bis 100 mm unter dem Gehäuse des Ausla- geschirms) und markieren Sie die zwei Löcher auf dem Rahmen oder auf der Wand. Achten Sie darauf, dass das Band und die Bandführung in einer Linie stehen! 2. - Seite 13 Montageanleitung Auslageschirm V124 Calpe 9. Holen Sie das Ende des Aufziehbands durch den Bandaufwickler und platzieren Sie das Loch über der Lippe, damit diese gut fest sitzt. Achtung! Sie dürfen das Band nie vorzeitig kürzen! Die Länge des Bands brauchen Sie, wenn sich der Auslageschirm öffnet.
-
Seite 14: Anweisungen Zur Montage Des Bandaufwicklers (Innen)
Anweisungen zur Montage des Bandaufwicklers (innen) 1. Stecken Sie das Aufziehband im Haus durch das Führungsrad. Sicherstellen, dass das Aufzieh- band nicht verdreht ist. 2. Platzieren Sie das Führungsrad in der Bedie- nungsöffnung. 3. Bestimmen Sie die Position des Bandaufwick- lers und markieren Sie die zwei Löcher auf dem Rahmen oder der Wand. - Seite 15 Montageanleitung Auslageschirm V124 Calpe 7. Holen Sie das Ende des Aufziehbands durch den Bandaufwickler und platzieren Sie das Loch über der Lippe, damit diese gut fest sitzt. Achtung! Sie dürfen das Band nie vorzeitig kürzen! Die Länge des Bands brauchen Sie, wenn sich der Auslageschirm öffnet.
-
Seite 16: Anleitung Zum Anbringen Der Elektrischen Bedienung (Innen)
Anleitung zum Anbringen der elektrischen Bedienung (innen) 1. Bestimmen Sie die Position der Schalter im Haus und markieren Sie die 2 Löcher auf der Wand. 2. Bohren Sie die Löcher mit einem 6 mm Bohrer. Ø6 230 V 3. Öffnen Sie den Schalter mithilfe eines Flachkopfschraubendrehers. - Seite 17 Montageanleitung Auslageschirm V124 Calpe 5. Schließen Sie das 3-adrige Kabel des Motors + Stecker entsprechend dem Plan unten an. Fragen Sie bei Bedarf einen Installateur. Motor links (von außen gesehen) Motor rechts (von außen gesehen) 6. Montieren Sie den Schalter.
-
Seite 18: Feststellen Des Auslegerhalters
Feststellen des Auslegerhalters Öffnet den Schirm, damit Sie einen guten Zugang zum oberen Loch des Auslegerhalters haben. Bohren Sie das Befesti- gungsloch durch das freie Loch im Bügel. Achtung! Sorgen Sie dafür, dass kein Bohrstaub in die Scharniere des Auslegers kommt. - Seite 19 Montageanleitung Auslageschirm V124 Calpe Volant 8.1 Anbringen des Volants Befolgen Sie die Schritte unten zum Anbringen des Volants. Siehe Abbildung 8.1. 1. Nehmen Sie an einer Seite die Abdeckkappe von der Vorderleiste. Die Tuchsehne befindet sich in der Vorderleiste. 2. Schieben Sie die Tuchsehne in den Volant an der Seite, wo das Tuch offen ist.
-
Seite 20: Informationen Für Den Endverbraucher
Informationen für den Endverbraucher In Ihrer Markise ist ein hochwertiges Tuch verarbeitet. Im können Sie in Ihrer Markise kleine Unregelmäßigkeiten fin- Hinblick auf die Qualität haben wir uns für einen hoch den, die oft kaum sichtbar und unmöglich zu vermeiden technologischen Produktionsprozess entschieden, bei sind.
