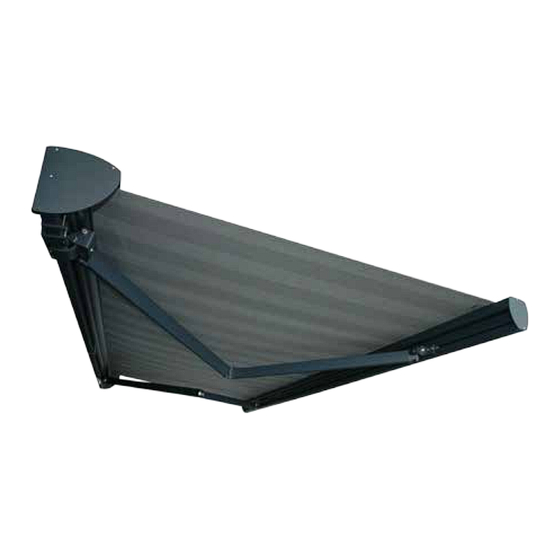

- Seite 1 Montageanleitung Gelenkarm-Markise V306 Albufeira...
-
Seite 3: Notwendiges Werkzeug
Montageanleitung Gelenkarm-Markise V306 Albufeira Inhalt 1. Gelenkarm-Markise * 2. Wandhalter 3. Bedienung a. Handbedienung: Kurbelstange b. elektrisch: Schalter + Stecker c. fernbedient: Fernbedienung + Stecker * abgebildete Markise ist elektrisch betätigt Notwendiges Werkzeug • Bohrmaschine Bei elektrischer Bedienung: • Steinbohrer 10/14 mm •... -
Seite 4: Wandhalterungen Schema
Spezifikationen V306 Albufeira Wandmontage Abmessungen in mm Vorderansicht Wandhalterung Markisenquerschnitt Markisenquerschnitt der Ausführung mit Gehäuse Deckenmontage 128,5 Aufsicht Deckenhalter Markisenquerschnitt Mindestbreite pro Tuchauslage Auslage Auslage [mm] Handbedienung [mm] Elektrische Bedienung [mm] Uitval 2500 2-Arme 3365 3315 3000 2-Arme 3965 3915 5º... -
Seite 5: Wichtig Vor Dem Montieren
Montageanleitung Gelenkarm-Markise V306 Albufeira Wichtig vor dem Montieren Allgemeiner Warnhinweis Wenn Sie das Verano®-Produkt selbst montieren, ist das Ihr eigenes Risiko. Verwenden Sie diese Anleitung nur als ein Hilfs- mittel und nur bei der Montage dieses spezifischen Verano® Produkts. Wenn es Ihnen nicht selbst gelingt, dann können Sie sich immer für professionelle Montage entscheiden. Das Montageteam Ihres Verano®-Händlers steht Ihnen gerne bereit. Vorsicht vor Beschädigungen Verwenden Sie beim Öffnen der Verpackung kein Messer oder einen anderen scharfen Gegenstand. Der Inhalt könnte be-... -
Seite 6: Montage Der Wandhalter
Montage der Wandhalter 1.1 Markieren der Wandhalter Sehen Sie auf der Rückseite des Kassettenschirms nach den Stickern. Siehe Abbildung 1.1. Die Wandhalter müssen am Ort der Sticker angebracht werden. Eventuelle sonstige Wandhalterungen müssen gleichmäßig verteilt zwischen den zwei äußersten Wandhaltern montiert werden. Sticker Mitte Sticker sticker midden sticker X = Breite der Markise Wandhalter Wandhalter Wandhalter muursteun muursteun muursteun Abb. - Seite 7 Montageanleitung Gelenkarm-Markise V306 Albufeira 1.2 Bohren der Löcher Bohren der Montagelöcher. Wir empfehlen, mit einem 14 mm Steinbohrer zu bohren, wenn es sich um eine Beton- oder Steinwand handelt. Verwenden Sie dazu passende Dübel und Schrauben in guter Qualität. Montieren Sie die Wandhalter (A) und ziehen Sie die Mut- tern fest an.
-
Seite 8: Montage Der Markise
Montage der Markise 2.1 Anbringen der Markise Hängen Sie die Markise in die Wandhalter. Siehe Abbildungen 2.1 und 2.2. Abb. 2.1 Die Markise aufhängen Abb. 2.2 Detail des Wandhalters 2.2 Sicherung der Markise Verriegeln Sie die Wandhalter mithilfe der mitgelieferten Sicherungsschrauben. Siehe Abbildung 2.3. Achtung! Die Markise darf nicht geöffnet werden, bevor die Sicherungsschrauben angebracht sind. -
Seite 9: Elektrische Wandbedienung
Montageanleitung Gelenkarm-Markise V306 Albufeira Elektrische Wandbedienung 3.1 Anschluss der Wandbedienung 1. Überprüfen Sie die Position des Motors (links oder rechts) von außen gesehen! 2. Wenn Sie die Bedienung innen haben, führen Sie zuerst das Kabel durch das Loch in der Wand, das Sie zuvor gebohrt haben. 3. Schließen Sie das 4-adrige Kabel des Motors und das 3-adrige Kabel mit Stecker entsprechend dem Plan unten an. - Seite 10 Fernbedienung 4.1 Anschluss der Fernbedienung Befolgen Sie die Schritte unten: 1. Wenn Sie die Stromquelle innen haben, führen Sie zuerst das Kabel durch das Loch in der Wand, das Sie zuvor gebohrt haben. 2. Montieren Sie den Stecker gemäß dem Farbschema unten: • Braun 220V •...
- Seite 11 Montageanleitung Gelenkarm-Markise V306 Albufeira Neigungswinkel 5.1 Standardwerkseinstellung Die Durchlaufhöhe der Vorderleiste ist standardmäßig zwischen 1,80 und 1,90 Meter eingestellt bei einer Montagehöhe von 2,70 Meter. 5.2 Einstellen des Neigungswinkels Wenn Sie die Markise anders als die standardmäßige Werkseinstellung einstellen wollen, dann befolgen Sie die Schritte unten: 1. L assen Sie die Markise ganz auslaufen. Die Armverbindungen befinden sich links und rechts am Anfang der Gelenkarme (an der Kastenseite). Siehe Abbildung 5.1.
- Seite 12 Vorderleiste 6.1 Einstellen der Vorderleiste Die richtige Position ist erreicht, wenn die Vorderleiste perfekt an die obere und untere Kappe anschließt, wenn die Markise geschlossen ist. Siehe Abbildung 6.1. Situatie dicht Situatie open Situatie A Situatie B Situation schließen Situation Offen Situation A Situation B Abb. 6.1 Position der Vorderleiste Befolgen Sie die Schritte unten, wenn die Öffnung zwischen Blende und Vorderleiste zu groß ist. 1. Lassen Sie die Markise ungefähr einen halben Meter herauslaufen. 2.
- Seite 13 Montageanleitung Gelenkarm-Markise V306 Albufeira Volant 7.1 Anbringen des Volants Befolgen Sie die Schritte unten zum Anbringen des Volants. Siehe Abbildung 6.1. 1. Nehmen Sie an einer Seite die Abdeckkappe von der Vorderleiste. Die Tuchsehne befindet sich in der Vorderleiste. 2. Schieben Sie die Tuchsehne in den Volant an der Seite, wo das Tuch offen ist. 3. S chieben Sie den Volant vorsichtig in die dafür bestimmte Aussparung. Achten Sie darauf, dass Sie den Volant gut be- gleiten, um Risse zu vermeiden! 4. Setzen Sie die Abdeckkappe wieder auf die Vorderleiste. Abb. 7.1 Anbringen des Volants...
- Seite 14 Deckenmontage 8.1 Montage der Deckenbügel Mithilfe von Deckenhaltern kann die Markise auch an einer Decke montiert werden (siehe Abbildung 8.1). 1. Montieren Sie die Montagebügel auf den Deckenhaltern. 2. M essen Sie die Deckenhalter sorgfältig auf der Decke aus. Berücksichtigen Sie dabei die Platzierung der Wandhalter auf den Deckenhaltern sowie das Breitenmaß X in Abbildung 1.1. 3. Montieren Sie die Deckenhalter inklusive Montagebügeln an der Decke. Benutzen Sie immer 2 Schrauben! 4. Befolgen Sie jetzt die Anweisungen ab Seite 4 in der Anleitung. M10x70 Abb. 8.1 Deckenmontage Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 15: Informationen Für Den Endverbraucher
Informationen für den Endverbraucher In Ihrer Markise ist ein hochwertiges Tuch verarbeitet. Im können Sie in Ihrer Markise kleine Unregelmäßigkeiten fin- Hinblick auf die Qualität haben wir uns für einen hoch den, die oft kaum sichtbar und unmöglich zu vermeiden technologischen Produktionsprozess entschieden, bei sind. - Seite 16 www.verano.nl...
