Verano V180 Messanleitung

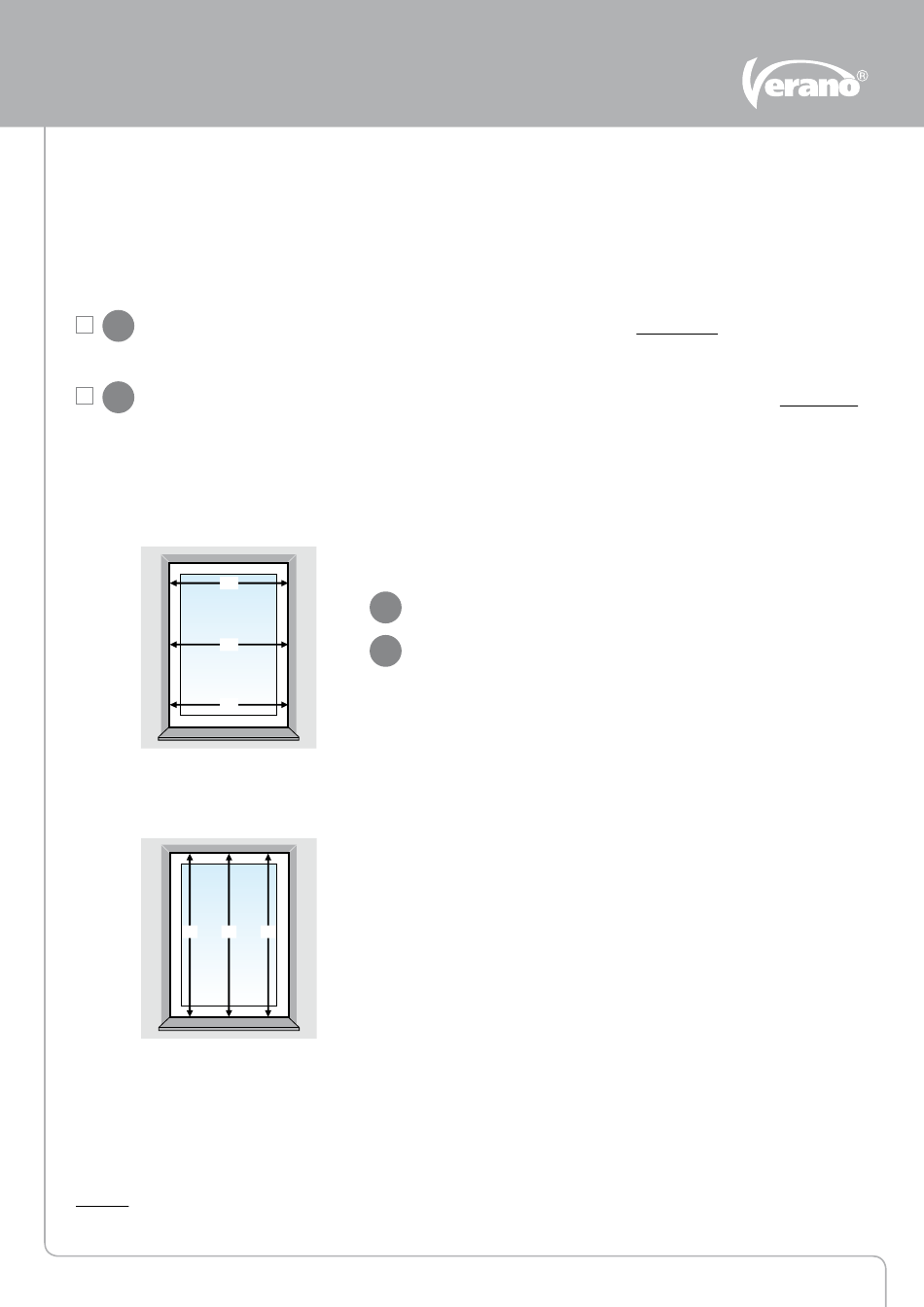

Messanleitung Fallarmmarkise V180 Markisolette
Eine gute Vorbereitung!
Beachten Sie die nachfolgenden Punkte, bevor Sie eine Markisolette bestellen.
1. Wie wird die V180 Markisolette montiert?
Sie können wählen aus:
A
Montage 'auf der Laibung': Markisolette V180 und Führungsschienen werden an der Wand montiert
(siehe Erläuterung auf Seite 2).
B
Montage 'in der Laibung': Markisolette V180 und Führungsschienen werden zwischen zwei Wänden am Rahmen
montiert (siehe Erläuterung auf Seite 3).
2. Wie messe ich die richtige Bestellbreite?
3. Wie messe ich die richtige Bestellhöhe?
Y1
4. Wählen Sie die Bedienungsseite: links oder rechts?
Stellen Sie sich vor den Rahmen an der Außenseite. Bestimmen Sie dann, ob Sie die V180 Markisolette an der linken Seite
oder an der rechten Seite bedienen wollen.
Wichtig!
Lesen Sie auch die besonderen Schwerpunkte auf Seite 5 aufmerksam durch, um zu sehen, ob diese bei Ihnen zutreffen.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Nehmen Sie das Breitenmaß (X) zwischen den Wänden in mm.
Tun Sie das an mindestens 3 Stellen zur Kontrolle; die Wand kann schief sein.
X1
A
X2
B
X3
Die Markisolette V180 wird nie in der Höhe auf Maß hergestellt.
Sie müssen die Führungsschienen während der Montage selbst zuschneiden.
Berücksichtigen Sie beim Messen die minimal und maximal
realisierbaren Höhenabmessungen des Produkts.
Y2 Y3
Mindesthöhe:
Maximale Höhe:
Bestellbreite (B) = das größte gemessene Breitenmaß (X) + 80 mm
Bestellbreite (B) = das kleinste gemessene Breitenmaß (X) - 10 mm
1000 mm
2250 mm
